Предлагаем вниманию читателей полный и подробный обзор вентилятора D2E146-AP47-22 Ebmpapst — одного из наиболее производительный радиальных устройств, применяемых в системах вентиляции, кондиционирования и пылеудаления в жилых и промышленных объектах.

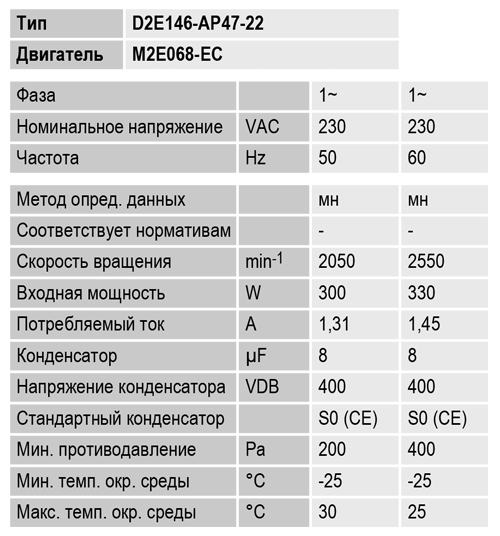

| Наименование | Значение |
| Модель | D2E146-AP47-22 |
| Двигатель | M2E068-EC |
| Номинальное напряжение VAC | 230 В |
| Частота Hz | 50 |
| Метод опред. данных | мн |
| Скорость вращения | 2050; 2550 об/мин |
| Входная мощность | 300; 330 Вт |
| Потребляемый ток | 1,31; 1,45 A |
| Конденсатор μF | 8 |
| Напряжение конденсатора VDB | 400 |
| Стандартный конденсатор | S0 (CE) |
| Макс. противодавление | 200; 400 Pa |
| Мин. темп. окр. среды °C | -25 |
| Макс. темп. окр. среды °C | +30 |
| Вес | 4,4 кг |
| Типоразмер | 146 мм |
| Покрытие ротора | Без лакокрасочного покрытия |
| Материал рабочего колеса | Листовая сталь, оцинкованная |
| Материал корпуса | Листовая сталь, оцинкованная |
| Подвеска электродвигателя | Крепление двигателя посредством консолей с односторонней виброизоляцией |
| Направление вращения | Слева, если смотреть на ротор |
| Вид защиты | IP44 |
| Класс изоляции | «B» |
| Класс защиты от влаги (F)/класс защиты окружающей среды (Н) | H0 |
| Максимально допустимая темп. окружающей среды электродвигателя (трансп./хранение) | +80 °C |
| Минимально допустимая темп. окружающей среды электродвигателя (трансп./хранение) | -40 °C |
| Положение при монтаже | Любое |
| Режим работы | S1 |
| Опора двигателя | Шарикоподшипники |
| Контактный ток по IEC 60990 (измерительная схема рис. 4, TN-система) | < 0,75 mA |
| Защита двигателя | Реле контроля температуры (TW) с внутренней разводкой |
| Вывод кабеля подключения | Осев. |
| Класс защиты двигателя | I (если защитный провод подключен стороной заказчика) |
| Допуск | CCC; EAC |
Центробежный вентилятор D2E146-AP47-22 Ebmpapst характеризуется высокой степенью защиты двигателя, за счет чего может применяться даже в сложных промышленных условиях.
Помимо этого, его отличают низкий уровень шума, экономичное потребление электроэнергии и высокая производительность по воздуху, достигаемая за счет оптимизации формы лопастей.
Модель рассчитана на двухстороннее всасывание воздушного потока, поэтому активно применяется в системах вытяжной вентиляции, кондиционирования и удаления пыли.
Вентилятор поставляется в прочном металлическом спиралеобразном корпусе, устойчивом к коррозии и агрессивным воздействиям. За счет компактности корпусного исполнения устройство легко монтируется и подключается к сети питания.
Стандартный двигатель переменного тока может эксплуатироваться совместно с управляющим модулем, что позволяет регулировать основные параметры работы вентилятора.

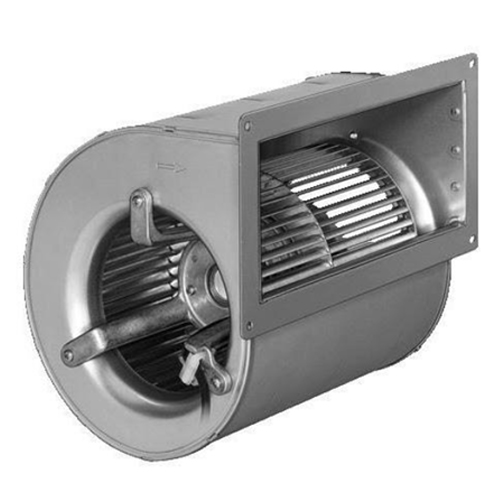

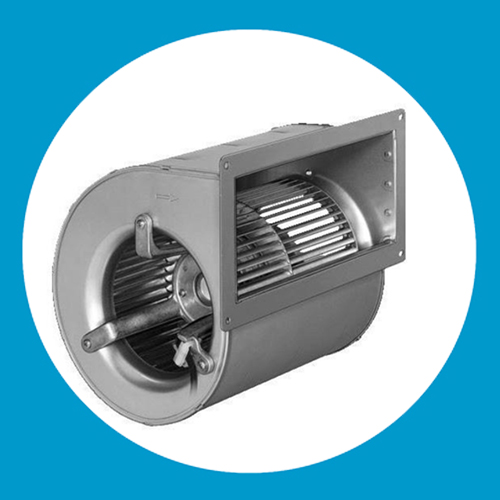

Внешний вид вентилятора D2E146-AP47-22 Ebmpapst представляет собой улиткообразный металлический корпус, внутри которого расположено рабочее колесо с интегрированным электродвигателем, закрепленным на внешней стороне трехлапым кронштейном. Оцинкованная сталь, из которой изготовлены все основные элементы, не имеет дополнительного покрытия.

К особенностям модели относятся:
Конструктивно устройство вентилятора представляет собой узел вращения, состоящий из однофазного электродвигателя и радиального рабочего колеса с загнутыми вперед лопастями. Узел заключен в спиралеобразный корпус с фланцем и закреплен при помощи кронштейна. Сбоку выведен кабель подключения к сети питания.

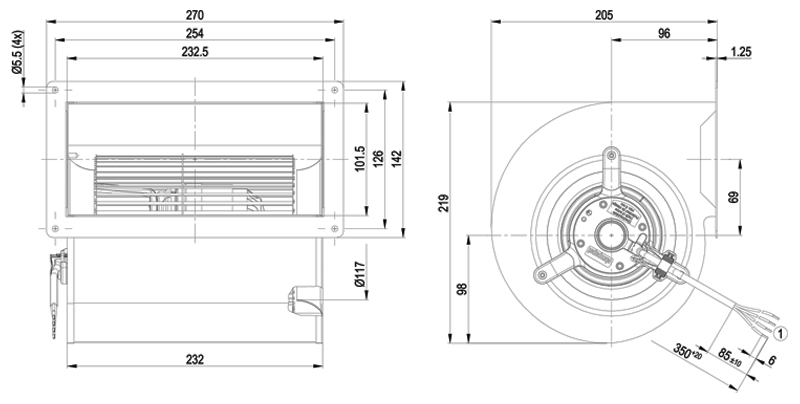

Монтажные габариты конструкции составляют 219х205х270 мм, диаметр рабочего колеса 146 мм, вес в сборе 4,2 кг.

Основным материалом изготовления служит прочная и надежная оцинкованная листовая сталь. Она успешно противостоит температурным перепадам, образующемуся конденсату, воздействия окружающей среды и механическим нагрузкам. За счет устойчивости к окислению обеспечивает длительный срок службы даже в сложных условиях.
Аналогичный модели D2E146-AP47-22, вентилятор D2E146-AP47-02 демонстрирует сходные характеристики, но поставляется без фланца и рассчитан на подключение к сетям электропитания с частотой 60 Гц.
Дополнительно по запросу в комплект может быть включен управляющий модуль для регулировки параметров работы устройства.

Приводом служит однофазный двухполюсный электродвигатель M2E 068-EC переменного тока, рассчитанный на стандартное питание от сети 230 В с частотой 50 Гц. Потребляемый ток составляет 1,31 А, а мощность — 300 Вт. Емкость пускового конденсатора равна 8 мкФ.
Защита двигателя соответствует классу IP44. Предусмотрена возможность подключения совместно с модулем управления, регулирующим параметры в соответствии с необходимыми уровнями давления, температуры и влажности воздуха.

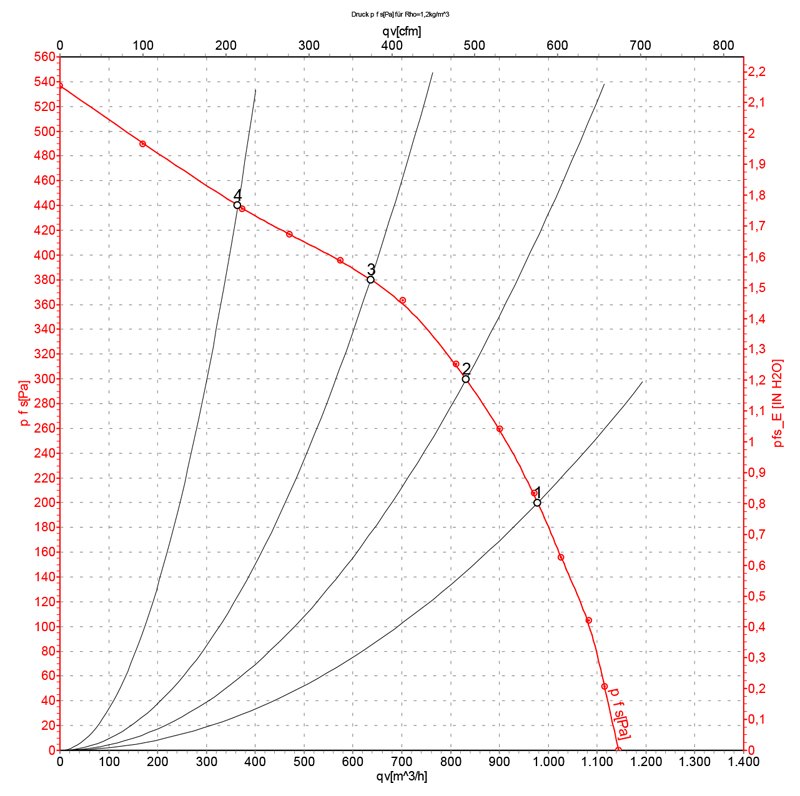

Приводной узел развивает вращение рабочего колеса до 2050 оборотов в минуту. При этом формируется воздушный поток производительностью до 970 кубических метров в час с ростом давления до 200 Па. Звуковой фон на максимальных оборотах не превышает 63 дБ.


Вентилятор D2E146-AP47-22 Ebm рассчитан на эксплуатацию в различных бытовых и промышленных условиях, в том числе на перемещение воздушных масс, содержащих примеси. Термический диапазон, допустимый производителем, варьирует от -25С до +40С.
Для поддержания баланса рабочего колеса крыльчатку необходимо регулярно очищать от пыли и загрязнений.
Монтаж осуществляется специалистами, имеющими соответствующую квалификацию, строго по схемам, приведенным в техническом паспорте. При установке рекомендовано монтировать дополнительный фильтр грубой очистки для обеспечения безотказного функционирования вентилятора.
