Обзор вентилятора радиального Ebmpapst g2e120-ar77-01
Представляем вниманию пользователей подробный обзор радиального вентилятора Ebmpapst g2e120-ar77-01 — компактного вентиляционного всасывающего устройства, предназначенного для универсального применения в различных типах воздуховодных и охладительных систем.
Технические характеристики
| Наименование | Значение |
| Модель | g2e120-ar77-01 |
| Мотор | M2E068-BF |
| Номинальное напряжение VAC | 400 В |
| Частота Hz | 50; 60 |
| Скорость вращения | 2350; 2450 об/мин |
| Входная мощность | 80; 100 Вт |
| Ток | 0,35; 0,44 A |
| Макс. противодавление | 0 Pa |
| Мин. темп. окр. среды °C | -25 |
| Макс. темп. окр. среды °C | +55 |
| Расход воздуха qv | 260 м3/час |
| Вес | 2 кг |
| Типоразмер | 120 мм |
| Покрытие ротора | Без лакокрасочного покрытия |
| Материал рабочего колеса | Листовая сталь, оцинкованная |
| Материал корпуса | Алюминиевое литье |
| Направление вращения | Справа, если смотреть в сторону ротора |
| Степень защиты | IP44 |
| Класс изоляции | «B» |
| Максимально допустимая темп. окружающей среды электродвигателя (трансп./ хранение) | +80 °C |
| Минимально допустимая темп. окружающей среды электродвигателя (трансп./ хранение) | -40 °C |
| Положение при монтаже | Горизонтальное расположение вала |
| Режим работы | S1 |
| Опора двигателя | Шарикоподшипники |
| Контактный ток по IEC 60990 (измерительная схема рис. 4, TN-система) | < 0,75 mA |
| Защита двигателя | Реле контроля температуры (TW) с внутренней разводкой |
| Класс защиты | I (если защитный провод подключен стороной заказчика) |
| Соответствие продукта стандартам | EN 60335-1; CE |
| Допуск | CCC; EAC |
Описание модели и функций
Центробежный вентилятор Ebmpapst g2e120-ar77-01 изготовлен для установки в системах приточной и вытяжной вентиляции, а также кондиционирования на объектах жилого, коммерческого и производственного назначения.
Вентилятор рассчитан на эксплуатацию в потенциально агрессивных средах, потому обладает высокой степенью защиты и устойчивости к различным типам воздействий. Основное преимущество состоит в сочетании продуктивности и экономичности при значительных параметрах стойкости и выносливости.
Также к преимуществам следует отнести:
- эффективную аэродинамику при минимальных энергозатратах;
- небольшой вес и компактные габариты, облегчающие монтаж в труднодоступных местах;
- использование прочных и надежных материалов для изготовления ведущих элементов конструкции;
- оптимизацию к применению в большинстве климатических условий.
Принцип действия вентилятора заключается в заборе воздуха через патрубок, пропуске его через вращающееся радиальное колесо и перенаправление к выпускному отверстию на корпусе устройства. Таким образом осуществляется всасывание и перемещение воздушных масс.

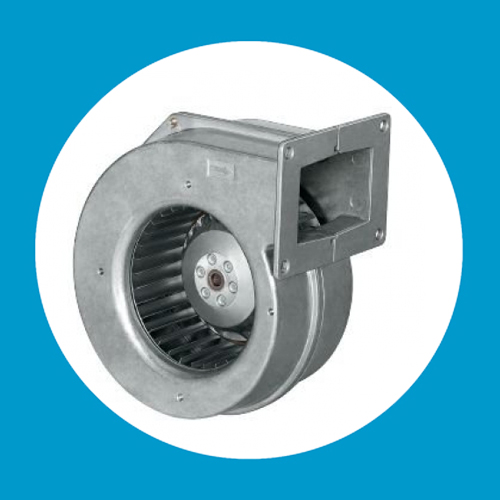

Внешний вид
Внешне конструкция представляет собой компактный улиткообразный металлический корпус, внутри которого расположено радиальное рабочее колесо с загнутыми вперед лопастями.Лопасти насажены прямо на вал электродвигателя, который осуществляет вращение. Сбоку отведен электрический кабель, служащий для подключения устройства к сети.
Особенности вентилятора
К отличительным особенностям модели Ebmpapst g2e120-ar77-01 относятся прочность, устойчивость к повышенным эксплуатационным нагрузкам, а также возможность применения в широком термическом диапазоне. Основным преимуществом является эффективность, экономичность, невысокий уровень шума и компактность, характерные для всей серии.

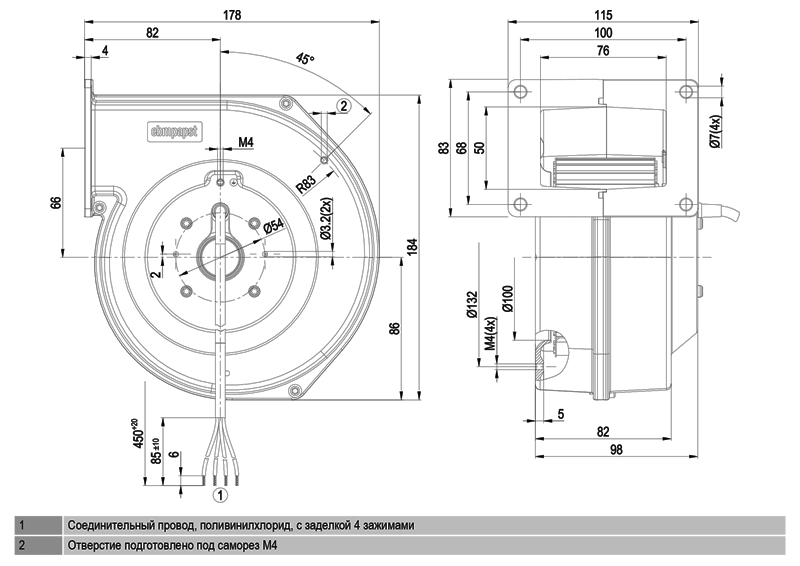

Габариты и конструкция
Конструктивно вентилятор состоит из спиралевидного металлического корпуса, внутри которого размещено центробежное рабочее колесо с приводным узлом. Сбоку выведен электрический кабель питания. Рабочее колесо состоит из насаженных на вал лопастей, загнутых вперед.
Габаритные размеры вентилятора в корпусе составляют 178х193,5х115 мм. Диаметр рабочего колеса составляет 120 мм. Вес конструкции в сборе — 1,8 кг.
Материалы изготовления
Спиралеобразный корпус вентилятора изготовлен из алюминия, литого под высоким давлением. Рабочее колесо и крыльчатка производятся из стального оцинкованного листа. Это позволяет добиться максимальной устойчивости к внешним воздействиям и продлить срок службы опорных элементов.
Модификации
Стандартная модификация Ebm g2e120-ar77-01 предназначена для электрических сетей с частотой 50 Гц. Возможна поставка конфигурации, рассчитанной на частоту 60 Гц с маркировкой Ebm g2e120-ar77-06.
Электродвигатель
Приводом вентилятора служит однофазный 2-полюсный электродвигатель с пусковым конденсатором M2E 068 BF. Он рассчитан на питание от сети переменного тока с напряжением 230В и частотой 50 Гц.
Электропривод рассчитан на режим работы S1 — непрерывное вращение, обеспечиваемое необслуживаемыми шариковыми подшипниками качения из нержавеющей стали. Защита двигателя соответствует международному классу IP44.
Потребляемый номинал тока составляет 0,35 А, а затраты мощности — 80 Вт. Емкость пускового конденсатора составляет 2 мкФ.

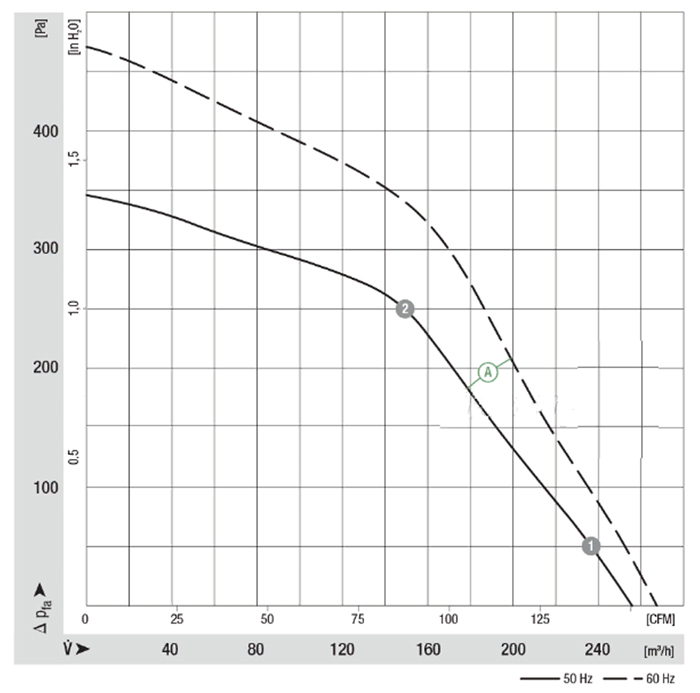

Аэродинамические характеристики и производительность
Скорость вращения рабочего колеса, задаваемая двигателем, достигает показателей 2350 оборотов в минуту. Производительность воздушной струи при этом составит до 255 кубических метров воздуха в час. Давление внутри потока повышается от нуля до 470 Па. Звуковой фон работающего устройства не превышает 61 дБ.
Условия эксплуатации
Вентилятор Ebmpapst g2e120-ar77-01 рассчитан на эксплуатацию в бытовых и промышленных условиях при температурах от -25С до +55С. Производитель рекомендует термический порог +40С как оптимальный для сохранения максимально длительной работоспособности устройства
Монтаж
Монтаж вентилятора Ebmpapst g2e120-ar77-01 выполняется в положениях, предусмотренных эксплуатационной необходимостью. Монтажные работы должны выполняться квалифицированным специалистом с соблюдением требований, указанных в технической документации.
