Обзор вентилятора Ebmpapst g2e140-ns38-01
Предлагаем вашему вниманию подробный обзор вентилятора Ebmpapst g2e140-ns38-01 компактного и производительного центробежного устройства, применяемого в системах вентиляции, кондиционирования, пылеудаления и воздухоподачи на объектах жилого, коммерческого и промышленного назначения.
Технические характеристики
| Наименование | Значение |
| Модель | g2e140-ns38-01 |
| Мотор | M2E068-BF |
| Номинальное напряжение VAC | 230 В |
| Частота Hz | 50 |
| Скорость вращения | 1800; 1850 об/мин |
| Входная мощность | 105; 115 Вт |
| Ток | 0,46; 0,51 A |
| Макс. противодавление | 150; 90 Pa |
| Мин. темп. окр. среды °C | -25 |
| Макс. темп. окр. среды °C | +40 |
| Расход воздуха qv | 390; 365 м3/час |
| Вес | 1,6 кг |
| Типоразмер | 140 мм |
| Покрытие ротора | Частичное скрепление заливкой с алюминием |
| Материал рабочего колеса | Полимер PP-TV40 |
| Материал корпуса | Термостойкий полимер |
| Направление вращения | Справа, если смотреть в сторону ротора |
| Степень защиты | IP44 |
| Класс изоляции | «B» |
| Максимально допустимая темп. окружающей среды электродвигателя (трансп./ хранение) | +80 °C |
| Минимально допустимая темп. окружающей среды электродвигателя (трансп./ хранение) | -40 °C |
| Положение при монтаже | Любое |
| Опора двигателя | Шарикоподшипники |
| Контактный ток по IEC 60990 (измерительная схема рис. 4, TN-система) | < 0,75 mA |
| Защита двигателя | Реле контроля температуры (TW) с внутренней разводкой |
| Класс защиты | I (если защитный провод подключен стороной заказчика) |
| Соответствие продукта стандартам | EN 60335-1; CE |
| Допуск | CCC; EAC |
Описание и общие сведения
Радиальный вентилятор Ebmpapst g2e140-ns38-01 — это компактное производительное устройство всасывающего типа, используемое для установки в системах воздухоснабжения, вентиляции, удаления пыли и охлаждения на производстве, в административных, коммерческих и жилых зданиях.
Особенностью модели являются компактные размеры и небольшой вес, что позволяет намного проще решать проблемы с установкой вентилятора в труднодоступных участках.
К основным преимуществам следует отнести:
- оптимальную производительность при экономичных затратах мощности;
- устойчивость к нагрузкам и нагреву, а также к окислению ведущих частей и коррозии;
- высокая степень защиты двигателя;
- простота монтажа и подключения;
- надежность и долгий срок службы.
Для изготовления вентилятора были применены легкие и термопрочные синтетические материалы, прошедшие сертификацию качества. За счет этого были достигнуты минимальный вес конструкции и максимальная стойкость к внешним воздействиям.
Отдельно следует выделить износоустойчивость как механической части, так и электродвигателя. Модель рассчитана на непрерывное функционирование в условиях повышенных и пониженных температур с жесткими нагрузками.
Внешний вид

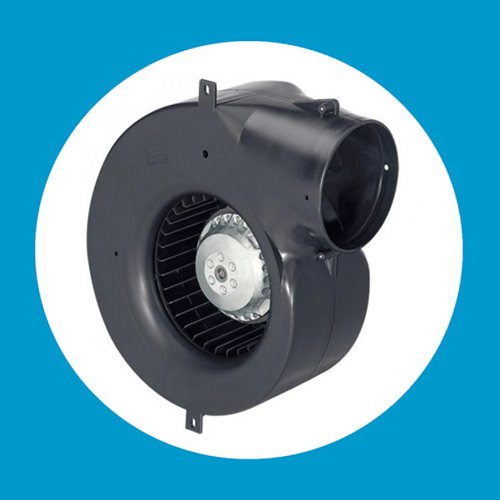

Внешне вентилятор представляет собой центробежное рабочее колесо, установленное внутри спиралеобразного корпуса с круглым диффузором. Полимерный корпус черного цвета, по его центру расположен электропривод, вращающий рабочее колесо. Опционально диффузор может быть закрыт защитной решеткой.
Особенности вентилятора
К особенностям модели Ebm g2e140-ns38-01 следует отнести небольшие вес и габаритные размеры, а также высокий уровень стойкости к термическим и эксплуатационным нагрузкам.
Загнутые назад лопасти аэродинамически оптимизированы для оптимальной производительности при заданном режиме работы. Уровень шума снижен до громкости шепота, поэтому устройство не доставит дискомфорта.
Размеры и конструкция
Конструктивно вентилятор состоит из рабочего колеса с загнутыми вперед лопастями, которое размещено внутри спиралевидного черного корпуса с круглым диффузором. Основой конструкции является электродвигатель, на валу которого размещены лопасти.

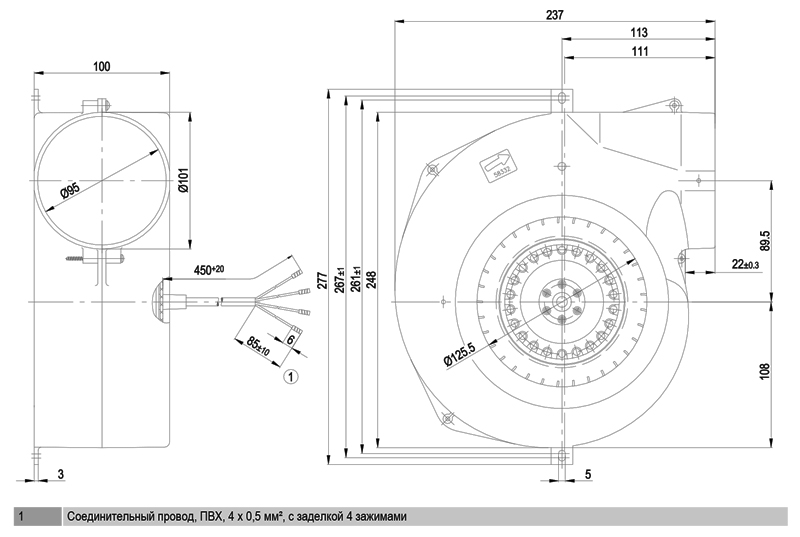

Монтажные габариты вентилятора в корпусе составляют 237х277х100 мм. Диаметр диффузора — 95 мм, а рабочего колеса — 140 мм. Вес вентилятора в сборе — 1,6 кг.
Материалы изготовления
Материалами изготовления основных элементов вентилятора Ebm g2e140-ns38-01 служат высокопрочные полимеры. Корпус изготавливается из термостойкого пластика, а крыльчатка и рабочее колесо — из усиленного полипропилена. Отдельные части ротора электропривода изготовлены из литого под давлением алюминия.
Электродвигатель
Привод центробежного вентилятора Ebm g2e140-ns38-01 выполнен в виде однофазного двухполюсного электродвигателя M2E 068-BF с пусковым конденсатором, рассчитанного на питание от сети переменного тока с напряжением 230В и частотой 50/60 Гц.
В зависимости от частоты сети, потребление тока составляет 0,46-0,51 А, а расход мощности — 102-115 Вт. Емкость конденсатора — 2 мкФ.
Двигатель оснащен защитой от перегрева и отключения при помощи термореле с внутренним подключением. Категория защиты соответствует международному классу IP44, изоляция — классу B, а влагозащита — категории F0.
Опора привода — необслуживаемые шарикоподшипники качения, обеспечивающие безотказное функционирование в режиме непрерывного вращения.

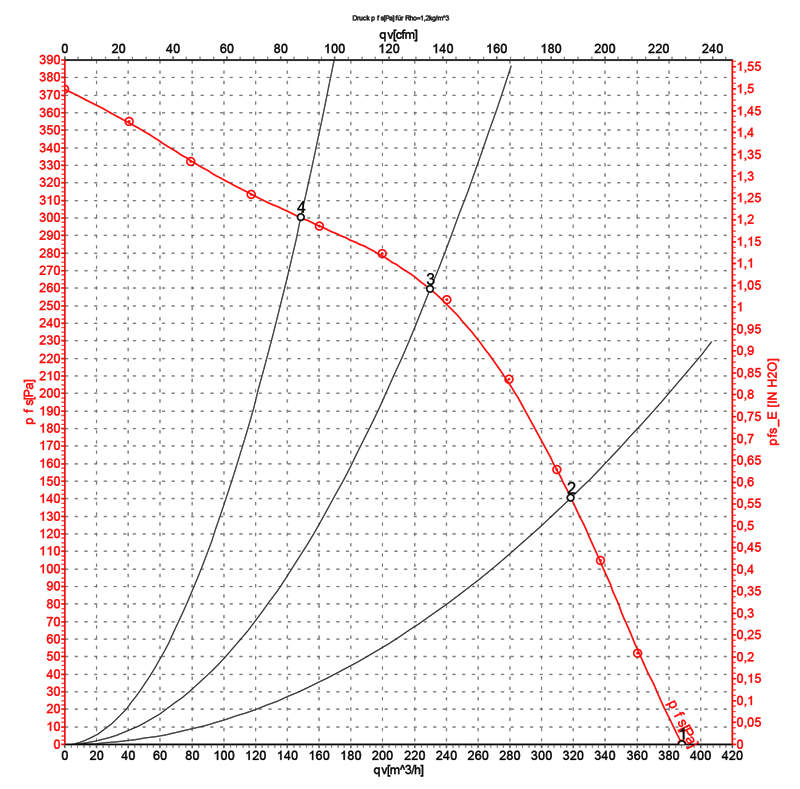

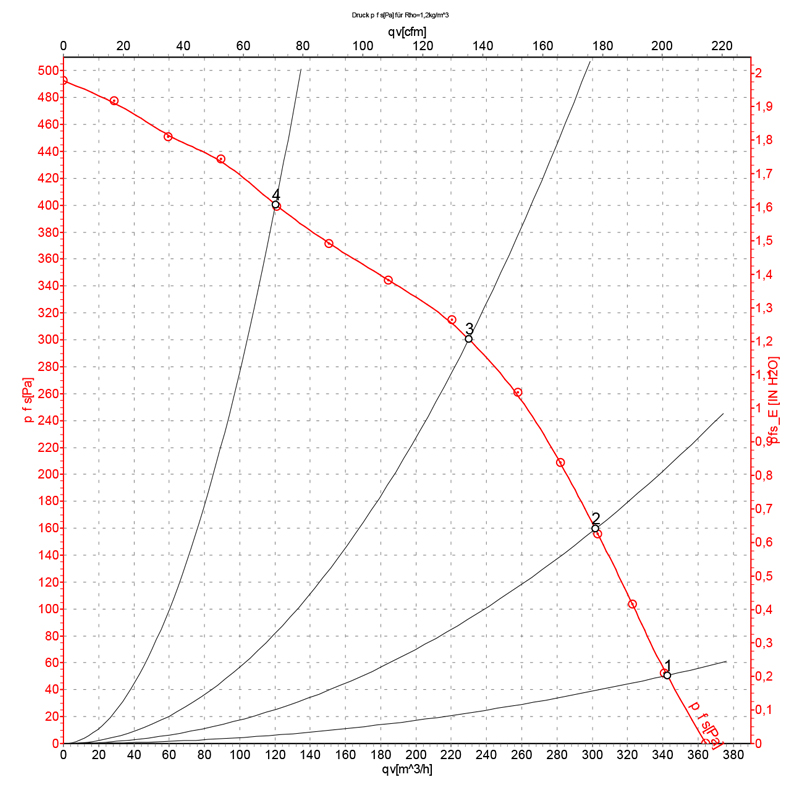

Аэродинамические характеристики, производительность
Вал вентилятора вращается со средней скоростью 1800-1850 оборотов в минуту, максимум 2515 оборотов в минуту. Производительность воздушного потока составляет 150-390 кубических метров в час, повышая давление струи воздуха до 300 Па.
Условия эксплуатации
Вентилятор Ebmpapst g2e140-ns38-01 может применяться в различных бытовых и промышленных условиях в температурном диапазоне от -25С до +55С. Оптимальной является температура до +40С. Хранить и перевозить вентилятор можно при температуре от -40С до +80С.
Монтаж

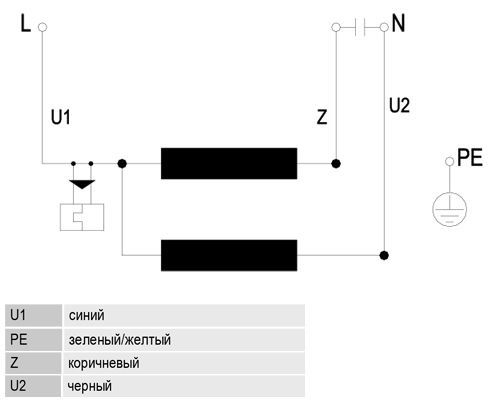

Монтаж осуществляется специалистом с соответствующей квалификацией при соблюдении требований технической документации. Подключение к питанию в соответствии со схемой, приведенной в техническом паспорте изготовителя.
Производитель также рекомендует устанавливать дополнительный фильтр грубой очистки для продления срока эксплуатации вентилятора.
