Представляем вниманию пользователей подробный обзор радиального вентилятора Ebmpapst d2d146 aa24 23 — мощного эффективного вентиляционного устройства, рассчитанного на высокие нагрузки.
Центробежный вентилятор Ebmpapst d2d146 aa24 23 изготовлен в Германии и предназначен для установки в системах вентиляции, кондиционирования приточного и вытяжного типов, бытового, коммерческого и промышленного назначения.
Вентилятор рассчитан на непрерывную работу, оснащен термозащитой, влагозащитой, а также укомплектован прочными необслуживаемыми шариковыми подшипниками из нержавеющей стали.
Его отличительные преимущества — экономичность, продуктивность, простота в использовании и обслуживании, а также устойчивость к различным нагрузкам.
| Наименование | Значение |
| Модель | D2D146-AA24-23 |
| Двигатель | M2D068-EC |
| Номинальное напряжение VAC | 230; 400 В |
| Подключение | Y |
| Частота Hz | 50; 60 |
| Метод опред. данных | мн |
| Скорость вращения | 1900; 2350 об/мин |
| Входная мощность | 250; 265 Вт |
| Потребляемый ток | 0,41; 0,38 A |
| Макс. противодавление | 200; 350 Pa |
| Мин. темп. окр. среды °C | -25 |
| Макс. темп. окр. среды °C | +55 |
| Пусковой ток | 1,35; 1,5 A |
| Вес | 4,6 кг |
| Типоразмер | 146 мм |
| Типоразмер двигателя | 68 |
| Материал рабочего колеса | Листовая сталь, горячее цинкование |
| Материал корпуса | Листовая сталь, горячее цинкование |
| Подвеска электродвигателя | Крепление двигателя посредством консолей с односторонним креплением |
| Направление вращения | Левое, если смотреть на ротор |
| Вид защиты | IP44 |
| Степень защиты | В зависимости от монтажного положения согл. EN 60034-5 |
| Класс изоляции | «F» |
| Класс защиты от влаги (F)/класс защиты окружающей среды (Н) | F2-2; H1 |
| Максимально допустимая темп. окружающей среды электродвигателя (трансп./хранение) | +80 °C |
| Минимально допустимая темп. окружающей среды электродвигателя (трансп./хранение) | -40 °C |
| Положение при монтаже | Горизонтальное расположение вала или ротор внизу; ротор вверху — по запросу |
| Отверстия для отвода конденсата | Со стороны ротора |
| Режим работы | S1 |
| Опора двигателя | Шарикоподшипники |
| Контактный ток по IEC 60990 (измерительная схема рис. 4, TN-система) | < 0,75 mA |
| Защита двигателя | Реле температуры (TW) выведено, изолировано от основания |
| Класс защиты двигателя | I (если защитный провод подключен стороной заказчика) |
| Соответствие продукта стандартам | EN 60335-1 |
| Допуск | EAC |

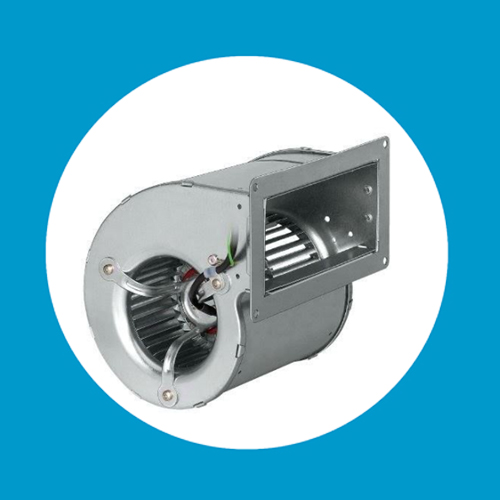

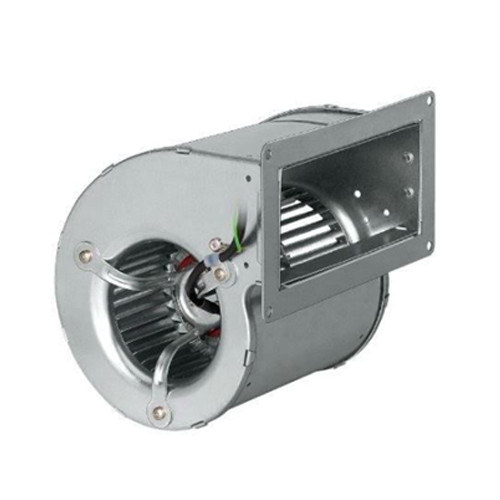

Внешне конструкция представляет собой улиткообразный металлический корпус, внутри которого расположено радиальное рабочее колесо с загнутыми вперед лопастями и интегрированный привод в виде трехфазного двухполюсного электродвигателя переменного тока. К корпусу двигатель с одной стороны прикреплен изогнутыми металлическими консолями. С этой же стороны выведен кабель для подключения вентилятора к сети питания.

К отличительным особенностям модели Ebmpapst d2d146 aa24 23 относятся высокая степень защиты, стойкость к термическим и механическим нагрузкам, а также универсальность подключения к электрический сети питания — 230 В и 400 В. Вентилятор рассчитан на двухстороннее всасывание воздушного потока. Основные достоинства — эффективность, высокая производительность при экономичных показателях расхода электроэнергии, а также относительно невысокий уровень шума.

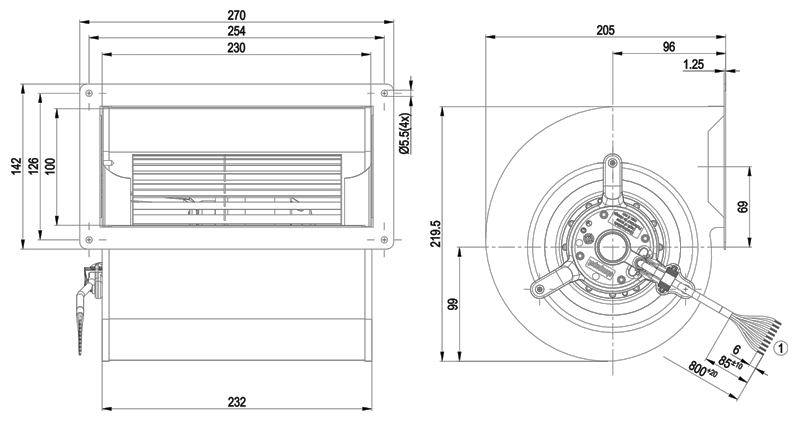

Конструктивно вентилятор состоит из спиралевидного оцинкованного корпуса, внутри которого размещено центробежное рабочее колесо с приводным узлом, зафиксированный консолями при помощи винтов. Из двигателя через центр выходит силовой кабель питания.Габариты собранного вентилятора в корпусе составляют 205х270х219,5 мм. Типоразмер встроенного двигателя — 146 мм. Вес конструкции — 4,6 кг.

Все элементы, включая рабочее колесо и корпус, изготовлены из оцинкованного стального листа. Защитный слой оцинковки нанесен горячим методом.
В качестве привода вентилятора использован трехфазный двухполюсный электродвигатель M2D068-EC, рассчитанный на питание от сети переменного тока. В зависимости от схемы подключения напряжение сети может быть:
Стандартно двигатель имеет степень защиты, соответствующую классу IP44. Влагозащита соответствует классу F2-2, а изоляция — классу F. Оснащен термическим реле типа TW.
Электропривод рассчитан на режим работы S1 — непрерывное вращение, обеспечиваемое необслуживаемыми шариковыми подшипниками из нержавеющей стали.
Потребляемый номинал тока составляет от 0,38 А до 0,72 А, в зависимости от типа подключения, а также частоты электросети. Затраты мощности не превышают 265 Вт для сетей с частотой 50 Гц и 250 Вт при частоте 60 Гц.

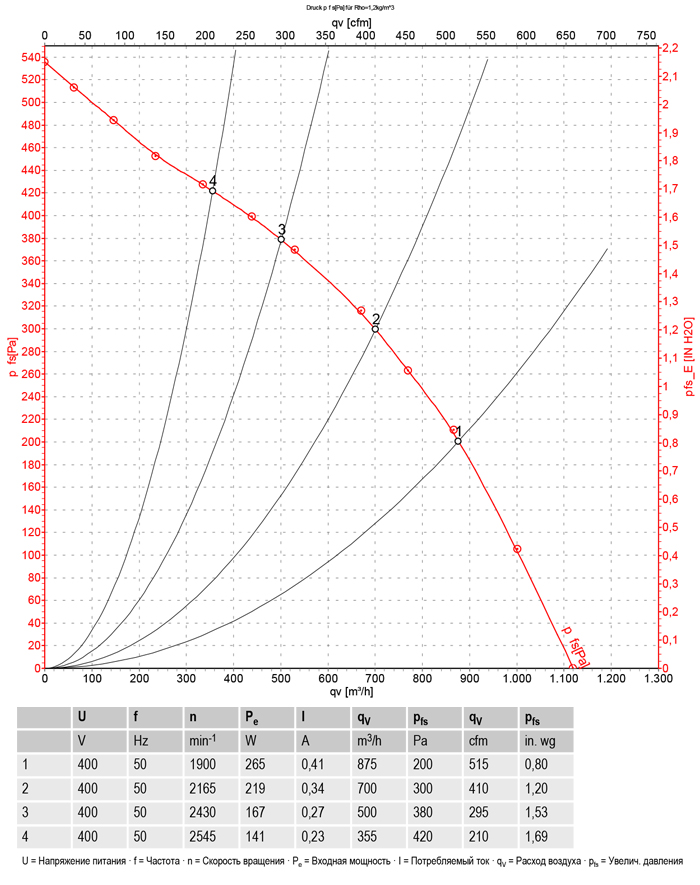

Скорость вращения рабочего колеса, задаваемая двигателем, составляет от 1900 до 2545 оборотов в минуту. Производительность воздушной струи достигает показателей 355-875 кубических метров воздуха в час. Мощность потока может варьировать от 200 Па до 420 Па.


Вентилятор Ebmpapst d2d146 aa24 23 рассчитан на эксплуатацию в условиях повышенной влажности при температурах от -25С до +80С. Температура транспортировки и хранения двигателя может достигать -40С.

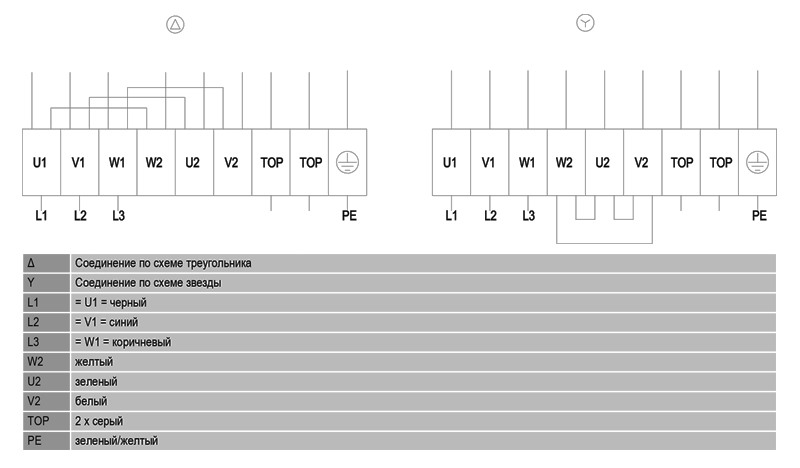

Монтаж вентилятора Ebmpapst d2d146 aa24 23 выполняется в горизонтальном положении вала либо ротором вниз. Для установки в положении ротор вверху необходимо заранее уведомить поставщика. Подключение к электросети осуществляется согласно принципиальной схеме в одной из конфигураций — звезда или треугольник.
