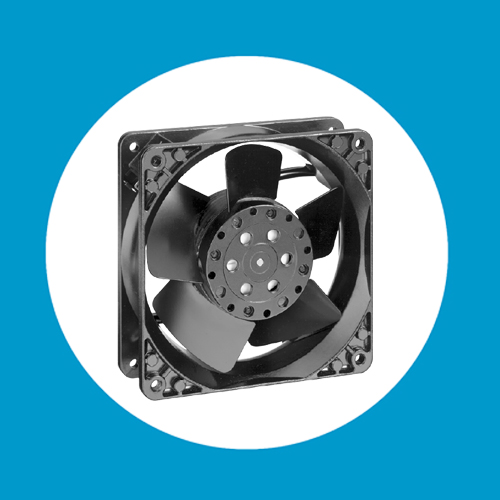

Представляем читателям детальный и всесторонний обзор вентилятора Ebmpapst 4656n — компактного, надежного и высокопроизводительного устройства, изготовленного немецким производителем.
Эта модель пользуется спросом и устанавливается в качестве обдувочного устройства в электрооснащении, производственных механизмах и цифровых установках.
Осевой компактный вентилятор Ebmpapst 4656n представляет собой рабочее колесо с металлической крыльчаткой и интегрированным АС электроприводом, установленное внутри прямоугольной корпусной рамки.
Этот вентилятор широко применяется в бытовом и промышленном электрическом оборудовании, распределительных шкафах, серверных устройствах и коммуникационных станциях, а также в качестве кулера в стационарных компьютерах.
Модель отличается очень низким уровнем рабочего шума, высокой производительностью, стойкостью к температурным нагрузкам и длительным гарантированным сроком службы.

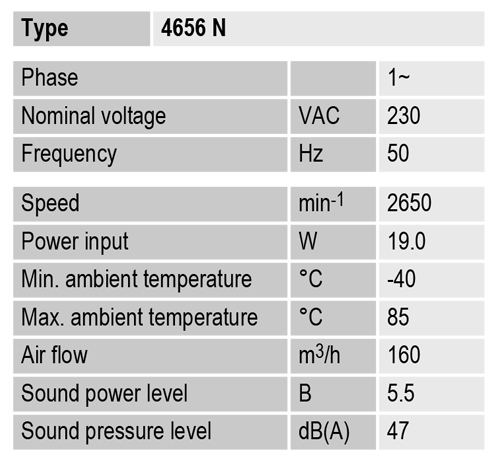

| Наименование | Значение |
| Модель | 4656n |
| Двигатель | M4E074-DF |
| Номинальное напряжение VAC | 230 В |
| Частота Hz | 50 |
| Метод опред. данных | мн |
| Скорость вращения | 2650 об/мин |
| Входная мощность | 19,0 Вт |
| Утвержденный уровень мощности звука | 5,5 B |
| Уровень звукового давления | 47 дБА |
| Мин. темп. окр. среды °C | -40 |
| Макс. темп. окр. среды °C | +85 |
| Расход воздуха qv | 155 м3/час |
| Вес | 0,550 кг |
| Типоразмер | 119 x 119 x 38 мм |
| Направление вращения | Правое, если смотреть на ротор |
| Материал корпуса | Литой под давлением алюминий |
| Срок службы L10 при 40 °C | 37500 ч |
| Срок службы L10 при максимальной температуре | 15000 ч |
| Опора двигателя | Шарикоподшипники |
| Соединительная линия | 2 плоских штекера 3,0 х 0,5 мм. Корпус с заземляющими наконечниками для винтов M4 и UNC. |
| Защита двигателя | Защита от перегрузки с помощью импедансной защиты |
| Допуск | VDE, CSA, UL, CE |

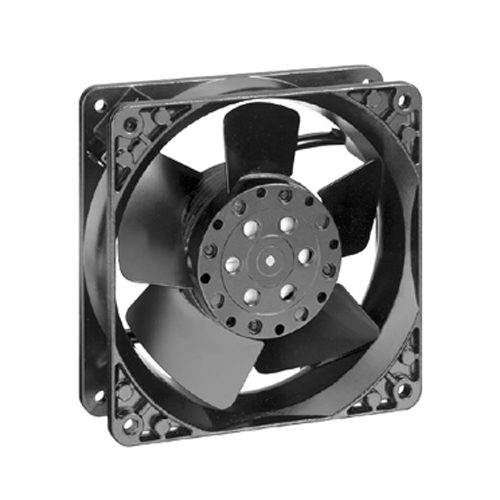

Внешне конструкция вентилятора состоит из втулки рабочего колеса с крыльчаткой черного цвета, которое помещено внутри прямоугольного рамочного корпуса.
Крыльчатка представлена прямыми лопастями, предназначенными для обдува работающих частей техники. Сбоку через вывод на рамке отведен кабель для подключения к сети.
Эта модель относится к серии 4000 и сконструирована с учетом высоких термических нагрузок. Для повышения стойкости применены такие технологии, как металлическое исполнение крыльчатки и установка необслуживаемых шариковых подшипников.

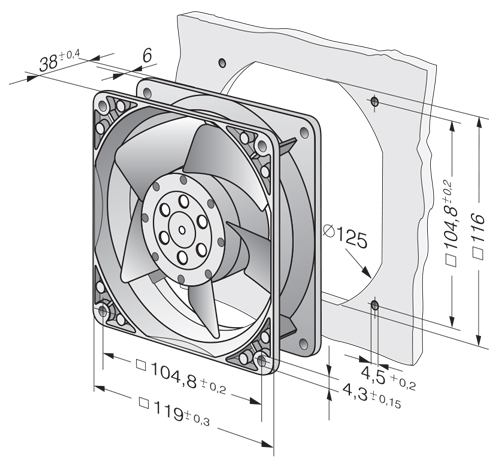

Основными элементами вентилятора являются крыльчатка с 5 прямыми лопастями, диаметр которой составляет 119 мм. Глубина рамочного корпуса — 38 мм. Расстояние между монтажными отверстиями на корпусе (диаметр каждого соответствует винту М4 и составляет 4,3 мм) — 104,8 мм. Вес в сборе — 0,55 кг.

Для изготовления вентилятора Ebm 4656n использованы:
По отдельному запросу заказчика модель Ebmpapst 4656n может изготавливаться со степенью защиты IP54 или IP68. Также по запросу дополнительно комплектуются:
Электрический привод вентилятора — это однофазный электродвигатель переменного тока, предназначенный для подключения к сети питания 230 В с частотой 50 Гц.Потребляемая мощность при максимальной нагрузке составляет 19 Вт.
Подключение производится через клеммную коробку. Приводной узел построен на необслуживаемых шариковых подшипниках качения.
Установлена защита двигателя от переполюсовки и от остановки. По умолчанию класс защиты соответствует IP20, но по запросу может быть повышен до IP54 или IP68.

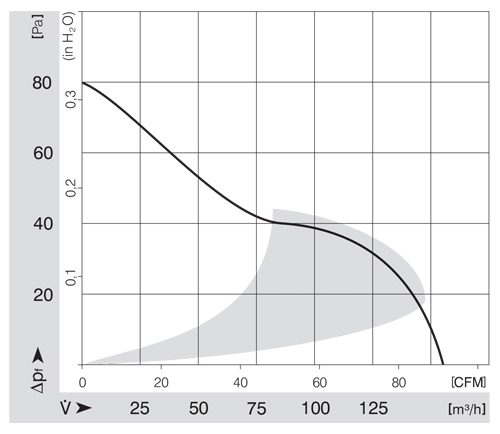

Двигатель развивает скорость вращения рабочего колеса до 2650 оборотов в минуту. Производительность воздушного потока при этом достигает 160 кубических метров в час. Создаваемая мощность потока составляет до 80 Па. Уровень акустических шумов работающего вентилятора не превышает 47 дБ.
Благодаря высокой эксплуатационной стойкости вентилятор Ebm 4656n безотказно работает при температуре от -40С до +85С. Срок службы, гарантированный производителем, составляет 37500 часов при соблюдении температуры на уровне +40С, и 15000 часов при работе в максимальном термическом диапазоне.
Монтаж осуществляется в любом положении. Подключение производится согласно принципиальной схеме, приведенной в техническим паспорте изготовителя. Вся документация прилагается к основному комплекту.
