Предлагаем вашему вниманию подробный обзор вентилятора Ebmpapst r2e250 ai26 23 — компактного радиального вентиляционного устройства, используемого в высокопроизводительных воздуховодных и кондиционирующих системах универсального назначения.
| Наименование | Значение |
| Модель | R2E250-AI26-23 |
| Двигатель | M2E068-DF |
| Номинальное напряжение VAC | 230 В |
| Частота Hz | 50 |
| Метод опред. данных | ук |
| Соответствует нормативам | CE |
| Скорость вращения | 2350 об/мин |
| Входная мощность | 210 Вт |
| Потребляемый ток | 0,93 A |
| Конденсатор μF | 4 |
| Напряжение конденсатора VDB | 400 |
| Мин. темп. окр. среды °C | -25 |
| Макс. темп. окр. среды °C | +60 |
| Пусковой ток | 1,4 A |
| Расход воздуха qv | 2160 м3/час |
| Вес | 2,9 кг |
| Типоразмер | 250 мм |
| Покрытие ротора | С лакокрасочным покрытием черного цвета |
| Материал рабочего колеса | Листовая сталь, оцинкованная, с лакокрасочным покрытием черного цвета |
| Количество лопастей | 11 |
| Направление вращения | Правое, если смотреть на ротор |
| Вид защиты | IP44 |
| Степень защиты | В зависимости от монтажного положения согл. EN 60034-5 |
| Класс изоляции | «F» |
| Класс защиты от влаги (F)/класс защиты окружающей среды (Н) | H1 |
| Максимально допустимая темп. окружающей среды электродвигателя (трансп./хранение) | +80 °C |
| Минимально допустимая темп. окружающей среды электродвигателя (трансп./хранение) | -40 °C |
| Положение при монтаже | Любое |
| Режим работы | S1 |
| Опора двигателя | Шарикоподшипники |
| Контактный ток по IEC 60990 (измерительная схема рис. 4, TN-система) | < 0,75 mA |
| Защита двигателя | Реле температуры (TW), с внутренней разводкой |
| Вывод кабеля подключения | Осев. |
| Класс защиты двигателя | I (если защитный провод подключен со стороны пользователя в отмеченной точке защитного заземления) |
| Соответствие продукта стандартам | EN 60335-1 |
| Допуск | SEM; EAC |
Центробежный компактный вентилятор Ebmpapst r2e250 ai26 23 обладает оптимальными эксплуатационными свойствами, и потому широко применяется в системах кондиционирования, охлаждения, вентиляции и пылеудаления в жилых, промышленных и коммерческих объектах.
Благодаря компактности и небольшой глубине монтажа он может быть установлен даже в местах с осложненным доступом. Среди преимуществ модели отмечают тихую работу, где уровень шума едва различим для человеческого уха.
Высокая степень защиты двигателя и применение износоустойчивых материалов обеспечивают длительный срок службы вентилятора и возможность его использования в сложных промышленных условиях.
Преимуществами следует назвать:

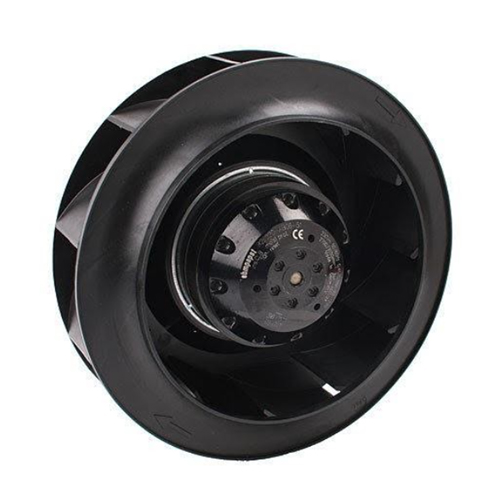

Внешне вентилятор Ebmpapst r2e250 ai26 23 представляет собой компактный корпус круглой формы с установленным внутри центробежным рабочим колесом и электроприводом. Рабочее колесо оснащено загнутыми аэродинамическими лопастями. Сзади выведен кабель для подключения к сети питания.

Данная серия радиальных вентиляторов характеризуется оптимально подобранной конфигурацией крыльчатки в сочетании с компактным корпусом, экономичностью и низким уровнем акустических шумов. Дополнительной особенностью является способность переносить широкий диапазон температур без потерь для производительности.
Конструкция центробежного вентилятора Ebmpapst r2e250 ai26 23 состоит из цилиндрического корпуса малой глубины, размещенного внутри него рабочего колеса с электроприводом, а также трехжильного кабеля питания с диаметром жилы 0,5 мм. Колесо оснащено 11 лопастями.

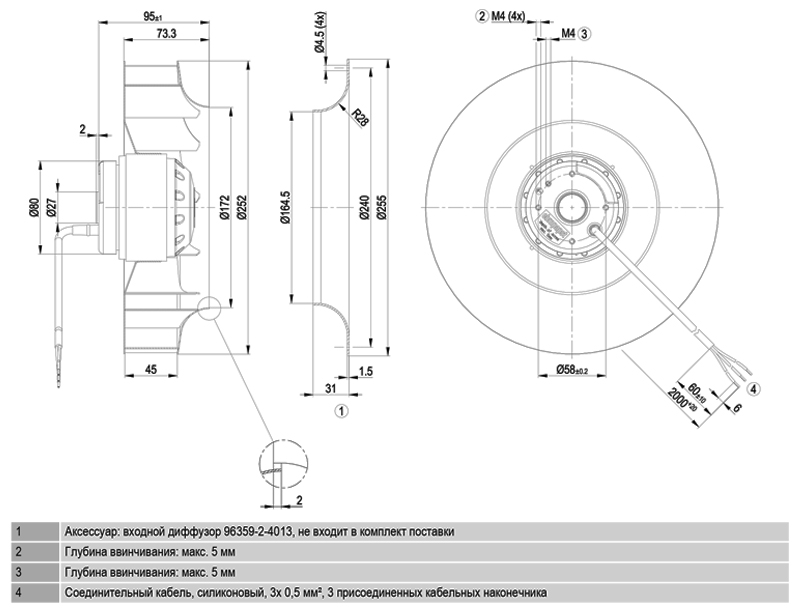

Диаметр устройства составляет 252 мм, а глубина — 95 мм. Вес вентилятора в корпусе — 2,9 кг.

Рабочее колесо изготовлено из оцинкованного стального листа, покрытого защитным черным лаком. Этим же лаком покрыт ротор электродвигателя. Благодаря этому элементы вентилятора не подвержены коррозии и устойчивы к прочим видам воздействий.

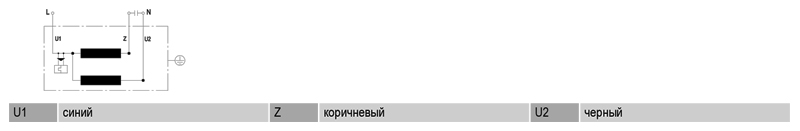

Приводом конструкции является двухполюсный однофазный электродвигатель M2E068-DF, рассчитанный на питание от сети переменного тока с напряжением 230 В и частотой 50 Гц. Потребляемая мощность составляет 210 Вт при силе тока 0,93 А. Емкость пускового конденсатора 4 мкФ.
Защита электрического двигателя соответствует классу IP44, изоляци — классу F, а влагозащита — F1-2. Дополнительно предусмотрена внутренняя термозащита от перегрева в виде контрольного реле.

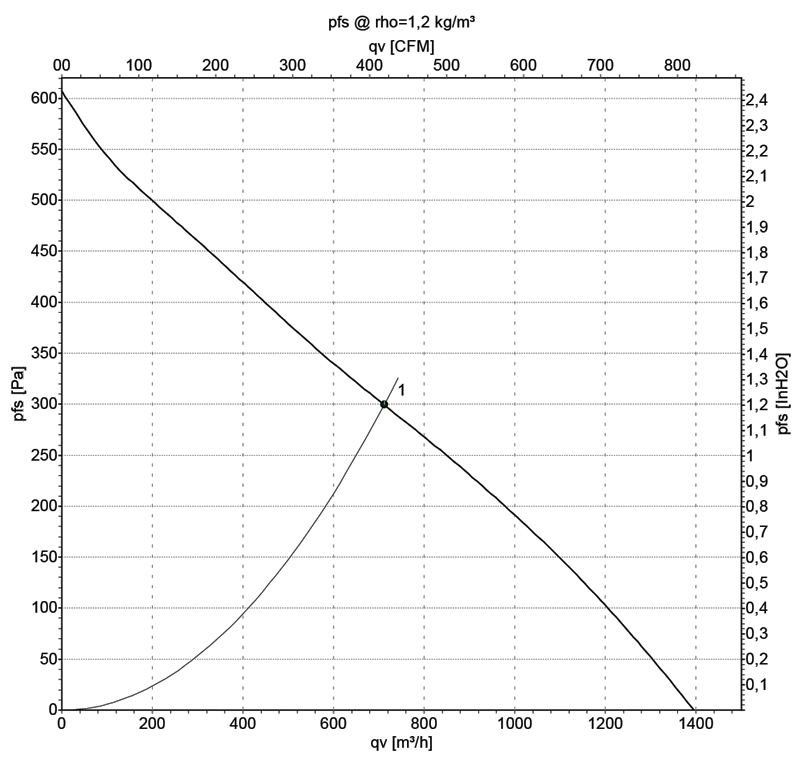

Скорость вращения электродвигателя достигает 2350 оборотов в минуту. При этом производительность воздушного потока составляет до 710 кубических метров воздуха в час. Максимальный уровень давления при этом составит 300 Па.

Вентилятор r2e250 ai26 23 Ebm предназначен для использования в стандартных и сложных условиях, как бытовых, так и промышленных систем. Подключение двигателя допускается при температуре перемещаемой среды от -25С до +50С. Транспортировать и хранить изделия разрешено в термическом диапазоне от -40С до +80С.
Подключение и установка выполняются специалистами в соответствии с требованиями технической документации. Рекомендована установка фильтра на входе воздушного потока — это позволит продлить срок безотказной работы прибора.
