Обзор вентилятора Ebmpapst g2e160-ay47-01
Предлагаем вниманию читателей полный и подробный обзор вентилятора Ebmpapst g2e160-ay47-01 — производительного, стойкого и малошумного радиального устройства, применяемого в системах вентиляции, кондиционирования и пылеудаления как в жилых зданиях, так на промышленных объектах, в том числе с агрессивными факторами.
Технические характеристики
| Наименование | Значение |
| Модель | g2e160-ay47-01 |
| Мотор | M2E068-EC |
| Номинальное напряжение VAC | 230 В |
| Частота Hz | 50; 60 |
| Скорость вращения | 2100; 2100 об/мин |
| Входная мощность | 240; 280 Вт |
| Ток | 1,05; 1,23 A |
| Макс. противодавление | 0; 50 Pa |
| Мин. темп. окр. среды °C | -25 |
| Макс. темп. окр. среды °C | +50 |
| Расход воздуха qv | 590; 570 м3/час |
| Вес | 4 кг |
| Типоразмер | 160 мм |
| Покрытие ротора | Без лакокрасочного покрытия |
| Материал рабочего колеса | Листовая сталь, оцинкованная |
| Материал корпуса | Алюминиевое литье |
| Направление вращения | Справа, если смотреть в сторону ротора |
| Степень защиты | IP44 |
| Класс изоляции | «B» |
| Максимально допустимая темп. окружающей среды электродвигателя (трансп./ хранение) | +80 °C |
| Минимально допустимая темп. окружающей среды электродвигателя (трансп./ хранение) | -40 °C |
| Положение при монтаже | Любое |
| Опора двигателя | Шарикоподшипники |
| Контактный ток по IEC 60990 (измерительная схема рис. 4, TN-система) | < 0,75 mA |
| Защита двигателя | Реле контроля температуры (TW) с внутренней разводкой |
| Вывод кабеля подключения | Разл. |
| Класс защиты | I (если защитный провод подключен стороной заказчика) |
| Соответствие продукта стандартам | EN 60335-1 |
| Допуск | CCC; EAC |
Общие сведения
Центробежный вентилятор Ebmpapst g2e160-ay47-01 сочетает несколько степеней защиты электродвигателя, корпуса и основных рабочих узлов. Благодаря этому он может использоваться для нужд не только бытовых коммуникаций, но и промышленных объектов с условиями повышенной сложности.
Помимо этого, он отличается тихой работой, экономичным потреблением электроэнергии и высокой воздушной производительностью. Этих параметров конструкторы добились за счет оптимизации крыльчатки и повышения ее аэродинамических свойств.
Модель успешно используется в системах вентиляции, кондиционирования и удаления пыли в жилых зданиях, коммерческих сооружениях и производственном секторе.
Корпус устройства имеет спиралеобразную форму и изготовлен из материалов, устойчивых к окислению, коррозии и агрессивным химическим воздействиям. Компактность и эргономичность обеспечивают возможность монтажа даже в условиях ограниченного доступа.
Термическая стойкость дает возможность использовать вентилятор в различных климатических зонах, в том числе с высокими и отрицательными температурами.
Внешний вид

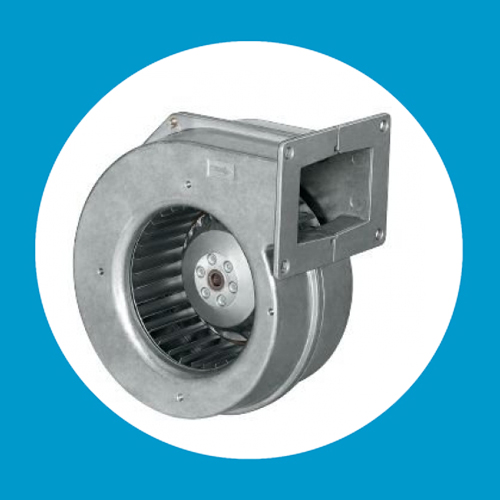

Внешне вентилятор Ebmpapst g2e160-ay47-01 представляет собой спиралеобразный металлический корпус, внутри которого расположено рабочее колесо с загнутыми вперед лопастями. Внутри рабочего колеса установлен электрический привод, который вращает крыльчатку.
Особенности вентилятора
К особенностям модели относятся:
- компактный корпус с небольшой монтажной глубиной, позволяющий монтировать вентилятор в условиях затрудненного доступа;
- использование для изготовления вентилятора прочных материалов, не поддающихся окислению, коррозии, износу, агрессивному химическому влиянию и других неблагоприятным факторам;
- точный баланс рабочего колеса, позволяющий оптимизировать производительность, снизить уровень шума и продлить срок эксплуатации устройства.
Конструкция и габариты
Конструктивно вентилятор представляет собой рабочее колесо с загнутыми вперед лопастями, которое размещено внутри компактного спиралеобразного корпуса с прямоугольным диффузором. Основой конструкции служит электрический двигатель, установленный в центре рабочего колеса.

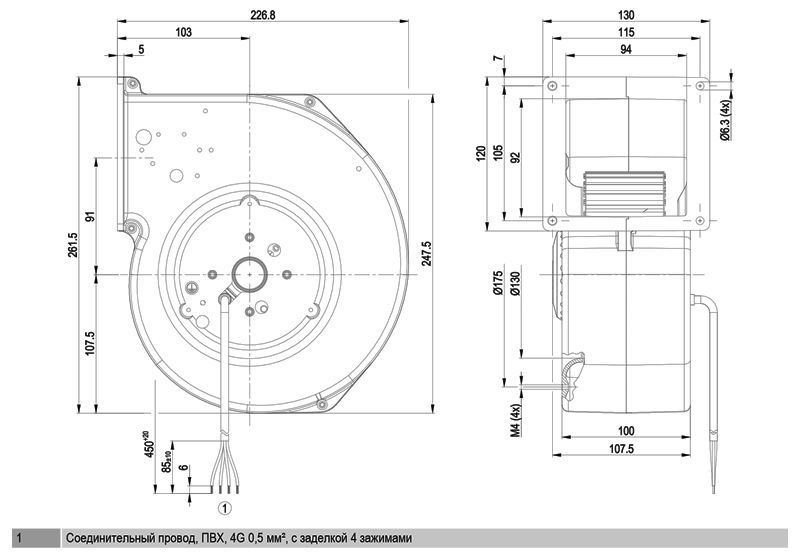

Монтажные габариты конструкции составляют 227х262х130 мм. Диаметр рабочего колеса — 160 мм. Габаритные размеры диффузора — 120х120 мм. Вес вентилятора в корпусе — 3,9 кг.
Материалы изготовления
Корпус вентилятора изготовлен из алюминиевого литья, которое отлито под высоким давлением. Это очень прочный материал, устойчивый к коррозии и окислению.
Рабочее колесо и крыльчатка сделаны из стального оцинкованного листа. За счет этого достигнута максимальная износоустойчивость и стойкость к температурным нагрузкам.
Электродвигатель
Приводом служит однофазный двухполюсный электродвигатель M2E 068-EC с пусковым конденсатором, рассчитанный на стандартное питание от сети переменного тока 230 В с частотой 50 Гц. Потребляемый ток составляет 1,05 А, а мощность — 240 Вт. Емкость пускового конденсатора равна 6 мкФ.
Защита двигателя соответствует классу IP44. Опора выполнена в виде прочных необслуживаемых шариковых подшипников качения, которые значительно продлевают срок службы вентилятора.
Аэродинамические характеристики и производительность

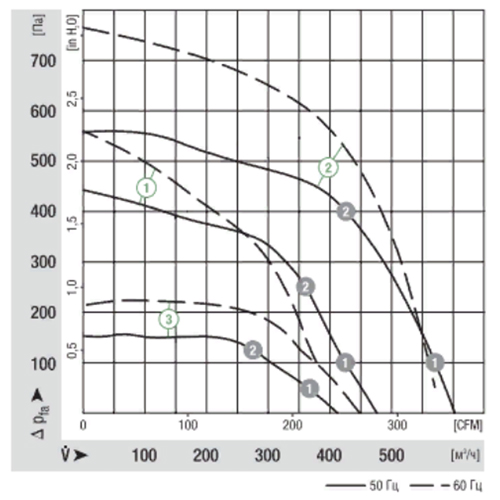

Вал двигателя вращает рабочее колесо со скоростью до 2100 оборотов в минуту. При этом формируется воздушный поток производительностью до 6000 кубических метров в час с увеличением давления от нуля до 50 Па. Звуковой фон на максимальных оборотах не превышает 72 дБ.
Условия эксплуатации
Вентилятор Ebmpapst g2e160-ay47-01 рассчитан на эксплуатацию в различных бытовых и промышленных условиях при температурном диапазоне от -25С до +50С. Хранение и транспортировка разрешены при температурах от -40С до +80С. Для поддержания баланса рабочего колеса крыльчатку необходимо регулярно очищать от пыли и загрязнений.
Монтаж
Монтаж осуществляется специалистами, имеющими соответствующую квалификацию, строго по схемам, приведенным в техническом паспорте. При установке рекомендовано монтировать дополнительный фильтр грубой очистки для обеспечения безотказного функционирования вентилятора.
