Обзор вентилятора Ebmpapst d2e146 ht67 02

Предлагаем вам обзор вентилятора Ebmpapst d2e146 ht67 02 — компактного и функционального центробежного устройства для монтажа вентиляционных и кондиционирующих систем, в том числе в условиях сложного доступа.

Технические характеристики

Наименование	Значение
Модель	D2E146-HT67-02
Двигатель	M2E068-EC
Номинальное напряжение VAC	230 В
Частота Hz	50; 60
Метод опред. данных	мн
Скорость вращения	1850; 2100 об/мин
Входная мощность	355; 400 Вт
Потребляемый ток	1,55; 1,75 A
Конденсатор μF	8
Напряжение конденсатора VDB	450
Стандартный конденсатор	S0 (CE)
Макс. противодавление	0; 200 Pa
Мин. темп. окр. среды °C	-25
Макс. темп. окр. среды °C	+55
Пусковой ток	1,8; 1,9 A
Расход воздуха qv	2160 м3/час
Вес	3,4 кг
Типоразмер	146 мм
Типоразмер двигателя	68
Покрытие ротора	Частичное скрепление заливкой с алюминием
Материал клеммной коробки	Полимер PP, черного цвета
Материал рабочего колеса	Листовая сталь, горячее цинкование
Материал корпуса	Полимер PP, черного цвета
Подвеска электродвигателя	Крепление двигателя с двусторонней виброизоляцией
Направление вращения	Левое, если смотреть на ротор
Вид защиты	IP20
Класс изоляции	«F»
Класс защиты от влаги (F)/класс защиты окружающей среды (Н)	H0 — сухая внешняя среда
Максимально допустимая темп. окружающей среды электродвигателя (трансп./хранение)	+80 °C
Минимально допустимая темп. окружающей среды электродвигателя (трансп./хранение)	-40 °C
Положение при монтаже	Любое
Отверстия для отвода конденсата	Отсутств., открытый ротор
Ступени переключения скорости	4
Режим работы	S1
Опора двигателя	Шарикоподшипники
Контактный ток по IEC 60990 (измерительная схема рис. 4, TN-система)	< 0,75 mA
Защита двигателя	Реле температуры (TW), с внутренним переключением
Вывод кабеля подключения	Разл.
Класс защиты двигателя	I (если защитный провод подключен стороной заказчика)
Соответствие продукта стандартам	EN 60335-2-31
Допуск	EAC; CCC; VDE

Общие сведения

Радиальный 4-ступенчатый вентилятор двухстороннего всасывания Ebmpapst d2e146 ht67 02 широко применяется в воздуховодных и кондиционирующих системах административных, коммерческих, промышленных и жилых объектов. Компактные размеры, эргономичная форма и небольшая глубина монтажа позволяют применять эти вентиляторы даже в условиях осложненного доступа.

Оптимальная балансировка и улучшенные аэродинамические характеристики крыльчатки позволили добиться отсутствия вибраций, снижения уровня рабочего шума, а также высокой производительности при низких энергетических затратах.

Среди преимуществ следует назвать высококачественные материалы изготовления, стойкость к нагрузкам, температурам, износу и агрессивным воздействиям. Вентилятор устойчив к образованию коррозии, прост в установке и подключении, а также рассчитан на длительный срок службы.

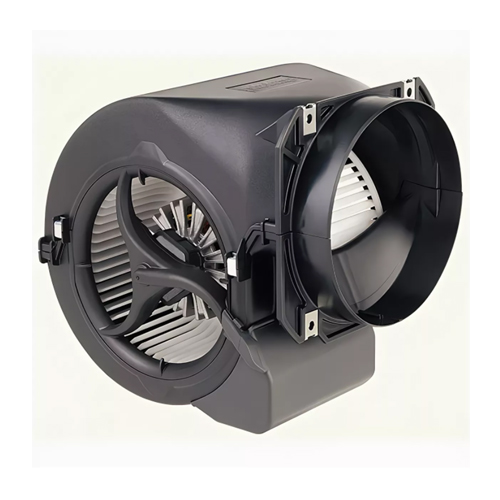

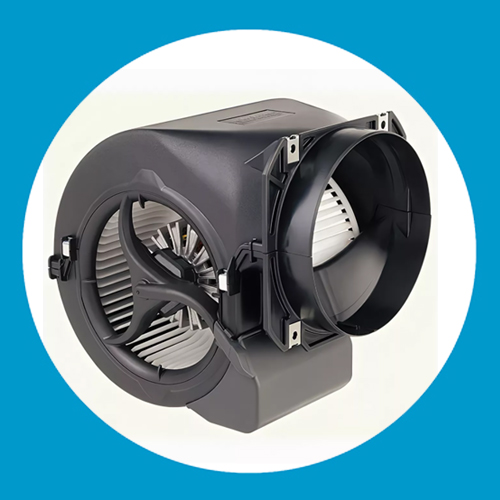

Внешний вид

Особенности вентилятора

К особенностям модели относятся компактный спиральный корпус, имеющий малую монтажную глубину, высокий уровень стойкости и защиты, которые обеспечивают долговечность устройства, а также бесшумность и отсутствие вибраций во время работы. Конструкция адаптирована для работы в режиме непрерывного вращения.

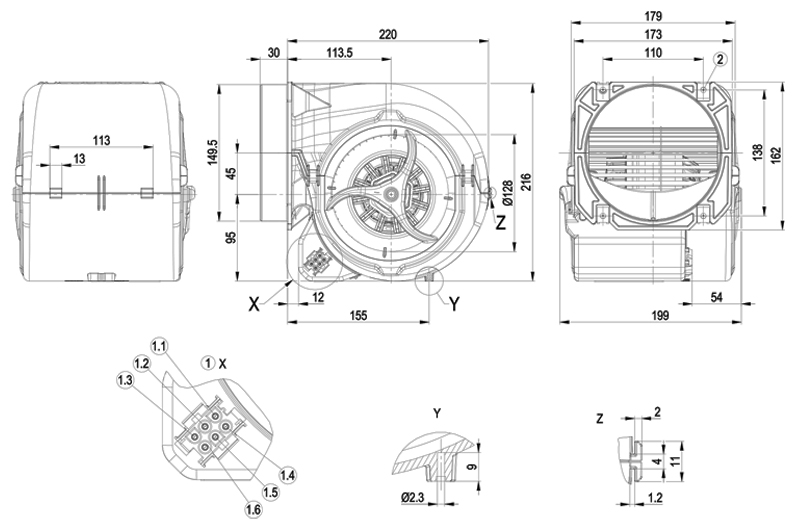

Конструкция и габариты

Конструктивно вентилятор состоит из однофазного двухполюсного коммутируемого электродвигателя, на вал которого напаяна крыльчатка, и спирального корпуса.

Типоразмер фланца вентилятора — 146 мм. Размер электродвигателя составляет 160 мм. Монтажные габариты собранной конструкции 250х216х199 мм. Вес составляет 3,6 кг.

Материалы изготовления

Корпус и клеммная коробка изготовлены из полипропилена, армированного тальком для увеличения прочности. Крыльчатка и рабочее колесо изготовлены из стального оцинкованного листа.

Варианты исполнения и модификации

По умолчанию защита вентилятора Ebmpapst d2e146 ht67 02 соответствует классу IP20. По предварительному запросу она может быть выполнена классом IP44.

Электродвигатель

Приводной узел представлен однофазным 2-полюсным электродвигателем переменного тока с внешним ротором M2E 068-EC, рассчитанным на питание от сети 230 В с частотой 50 Гц и 60 Гц. Двигатель может работать с модулем управления, который определяет параметры в зависимости от давления, мощности воздушного потока, температуры и других показателей.

Защита соответствует классу IP20, а изоляция — категории F. Опора привода построена на необслуживаемых шариковых подшипниках, рассчитанных на режим непрерывного вращения.

Энергопотребление составляет 355-400 Вт на максимальных оборотах. Сила потребляемого тока — 1,55-1,75 А в зависимости от частоты сети.

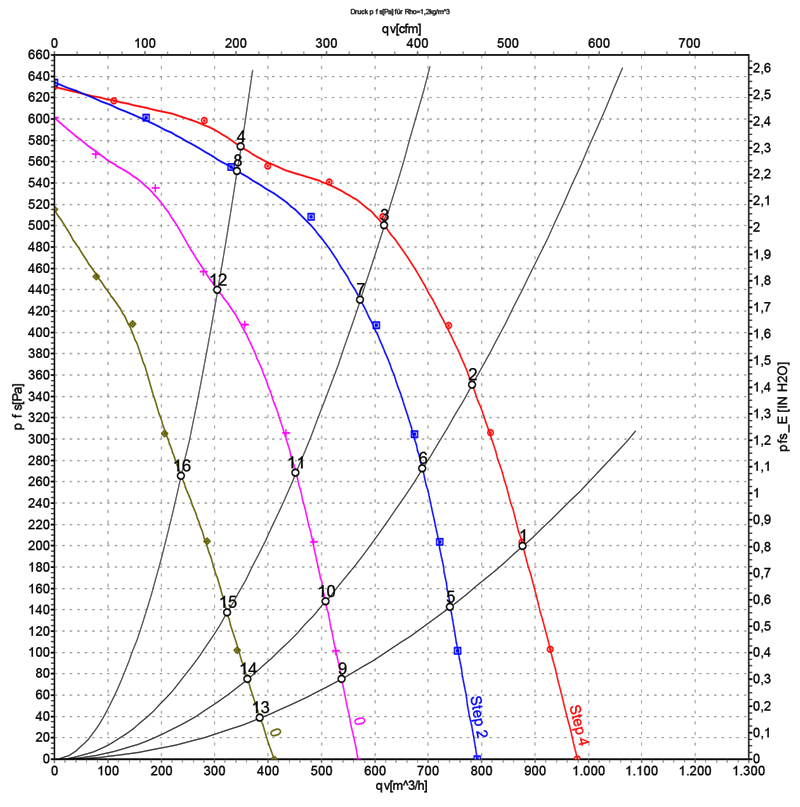

Аэродинамические характеристики и производительность

Скорость вращения вала электродвигателя достигает 1850-2100 оборотов в минуту, формируя поток воздуха производительностью 875-1060 кубических метров в час. Уровень роста давления при этом варьирует от 0 до 200 Па. Шумовой фон не превышает показателей 63-66 дБ.

Условия эксплуатации

Вентилятор Ebmpapst d2e146 ht67 02 может использоваться в стандартных бытовых и промышленных условиях при температуре перемещаемой среды от -20С до +55С.

Производитель рекомендует устанавливать перед всасывающим раструбом фильтр грубой очистки — эта мера позволяет увеличить срок службы устройства.

Монтаж

Монтаж может осуществляться только специалистами, имеющими соответствующую квалификацию и допуск. Установка выполняется строго по монтажной схеме, приведенной в техническом паспорте.
