Представляем вниманию посетителей сайта полный и подробный технический обзор вентилятора Ziehl-Abegg rh63m 4dk 7q 1r — одной из наиболее высокопроизводительных радиальных моделей промышленной линейки немецкого изготовителя.
Он широко используется для решения разносторонних инженерных задач в области воздухоснабжения, охлаждения и кондиционирования.
| Наименование | Значение |
| Модель | rh63m 4dk 7q 1r |
| Номинальное напряжение VAC | 400 В |
| Частота Hz | 50 |
| Скорость вращения | 1360 об/мин |
| Уровень шума | 88 дБ |
| Мощность | 4 кВт |
| Ток | 6,6 A |
| Мин. темп. окр. среды °C | -20 |
| Макс. темп. окр. среды °C | +40 |
| Расход воздуха qv | 15300 м3/час |
| Вес | 53 кг |
| Типоразмер | 635 мм |
| Степень защиты | IP54 |
Центробежный бескорпусный вентилятор Ziehl-Abegg rh63m 4dk 7q 1r высокого давления предназначен для монтажа в условиях ограниченного пространственного доступа. Поэтому его успешно применяют для установки в камерах приточной вентиляции, вентиляционных каналах, в крышных системах воздухоподачи, в сетях теплонасосов, а также в охладительных и кондиционирующих системах. Устройство также может использоваться в оснащении чистых помещений.
Основным плюсом модели является применение без спирального корпуса — это значительно повышает эффективность и производительность, по сравнению с корпусными аналогами. При изготовлении рабочего колеса применяются надежные материалы и технологии, проверенные годами эксплуатации.
Отличительными преимуществами вентилятора являются:
Встраивание внешнероторного двигателя внутрь рабочего колеса способствует охлаждению работающих элементов во время эксплуатационного процесса. Это позволило добиться увеличенного срока службы устройства.

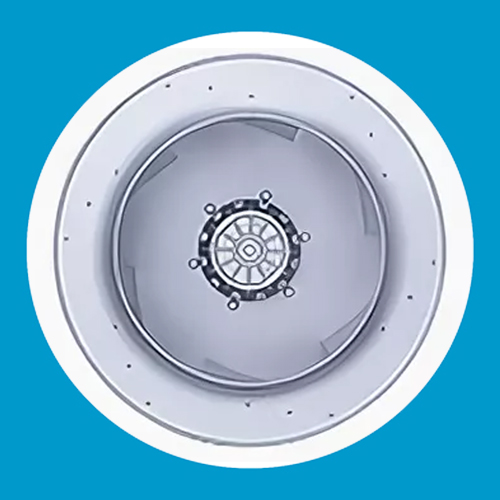

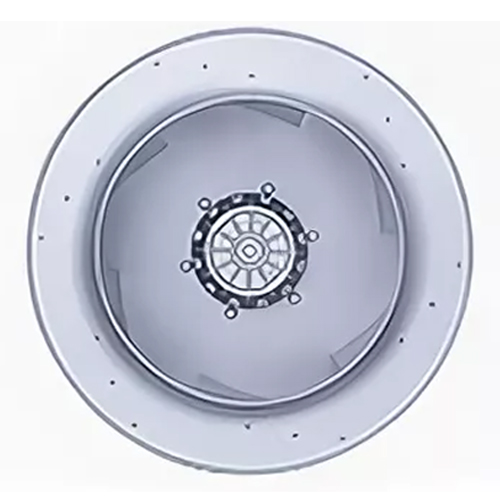

Внешне вентилятор представляет собой бескорпусное металлической рабочее колесо с интегрированным внутрь электроприводом. По периметру колеса видны клепки соединения основных элементов конструкции.

К особенностям серии бескорпусных вентиляторов RH_M относятся оптимизированные аэродинамические свойства лопастей, отсутствие потерь производительности, а также применение клепки либо сварных технологий при изготовлении.
Возможности модельного ряда предусматривают опцию регулировки параметров работы вентиляторов путем изменения характеристик напряжения.
Модельный ряд представлен широким ассортиментом типоразмеров, а также возможностью предварительного заказа взрывобезопасного исполнения ATEX.
Конструктивно вентилятор Ziehl-Abegg rh63m 4dk 7q 1r состоит из клепаного металлического рабочего колеса и встроенного внутрь электрического двигателя. Колесо оснащено загнутыми назад лопастями.

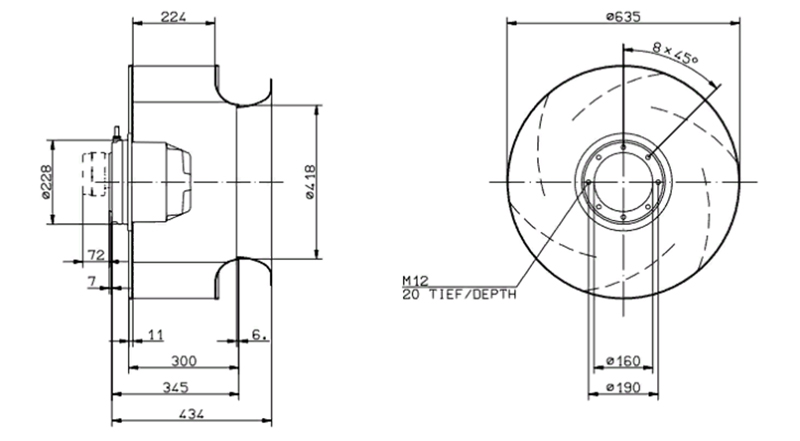

Диаметр рабочего колеса составляет 635 мм, монтажная глубина конструкции — 434 мм. Диаметр внешнего ротора — 228 мм. Вес конструкции в сборе — 53 кг.

Материалом изготовления рабочего колеса служит алюминиево-магниевый сплав. Он обеспечивает прочность подвижных элементов, устойчивость как к механическим, так и к термическим нагрузкам, а также стойкость к окислению поверхностей и появлению коррозии.
Данная модель рабочего колеса может поставляться как с трехфазными, так и с однофазными электродвигателями. По предварительному заказу возможна поставка во взрывобезопасном исполнении.
Приводом центробежного вентилятора Ziehl-Abegg rh63m 4dk 7q 1r служит асинхронный 4-полюсный трехфазный электродвигатель переменного тока, предусматривающим питание от сети 400 В и частотой 50 Гц. Уровень потребляемой во время работы мощности составляет 4 кВт при силе тока 6,6 А.
Защита двигателя выполнена в соответствии со стандартами класса IP54. Термическая защита соответствует классу F (THCL 155). Дополнительная термозащита реализована в виде предохранительного контакта. Ротор двигателя покрыт защитным лакокрасочным слоем оттенка RAL 7032.

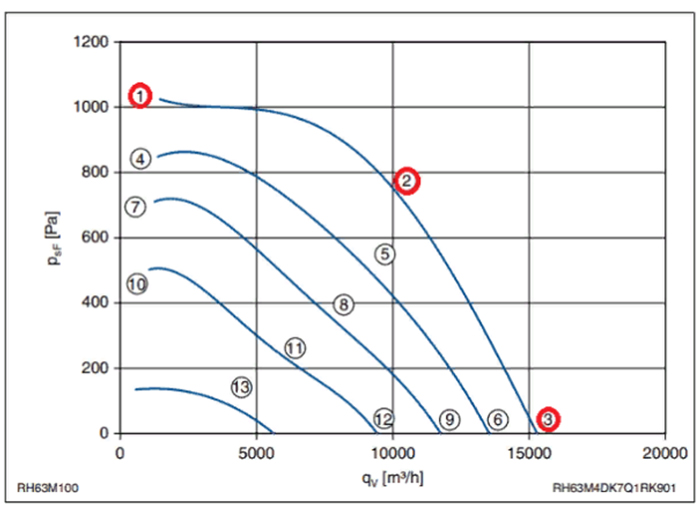

Средняя скорость вращения вала электропривода составляет 1360 оборотов в минуту. При этом лопасти создают воздушный поток производительностью до 15300 кубических метров в час. Величина роста давления достигает показателей 1020 Па, а звуковой фон не превышает 88 дБ.

Допустимый термический диапазон среды, при котором может использоваться вентилятор Ziehl-Abegg rh63m 4dk 7q 1r, составляет от -20С до +40С. Нежелательно устанавливать устройство без дополнительных мер защиты в условиях запыленного воздуха и присутствия в перемещаемых газовых средах твердых частиц.
Установка и подключение к сети электропитания должны выполняться специалистами с соответствующей квалификацией. В процессе монтажа необходимо соблюдать требования и рекомендации производителя, приведенные в технической документации.
