Обзор вентилятора Ziehl-Abegg re35p-4dk.7m.1r

Представляем вниманию читателей всесторонний обзор вентилятора Ziehl-Abegg re35p-4dk.7m.1r — производительного и надежного вентиляционного устройства радиального типа.

Данная модель успешно применяется в многочисленных технических сферах, в том числе в вентиляционных системах и при охлаждении оборудования.

Технические характеристики

Наименование	Значение
Модель	re35p-4dk.7m.1r
Номинальное напряжение VAC	400 В
Частота Hz	50
Скорость вращения	1320 об/мин
Мощность	3,7 кВт
Ток	6-10,5 A
Мин. темп. окр. среды °C	-20
Макс. темп. окр. среды °C	+60
Расход воздуха qv	7000 м3/час
Вес	36 кг
Типоразмер	357 мм
Уровень шума	94 дБ
Степень защиты	IP54

Описание, общие сведения

Центробежный вентилятор высокого давления Ziehl-Abegg re35p-4dk.7m.1r — это бескорпусная модель моторизованного колеса, рассчитанная на универсальное использование в различных отраслях вентиляции, охлаждения и воздухоснабжения.

Мотор-колесо может устанавливаться также в корпусе — компактном или спиралеобразном. За счет разнообразия способов применения существует возможность решать многочисленные инженерные задачи при помощи одного устройства.

Компактные размеры и небольшой вес вентилятора позволяют монтировать его в вентиляционных каналах, системах промышленного оборудования и прочих местах с ограниченным пространственным доступом.

Сфера применения этой модели достаточно обширна — это вентиляционные системы, кондиционирование воздуха, приточные камеры, энергетические и трансформаторные установки, оборудование химической, машиностроительной, автомобильной и других видов промышленности.

К преимуществам следует отнести:

• оптимальную аэродинамику лопастей;
• высокую производительность;
• экономичные затраты электроэнергии;
• низкий уровень шума;
• устойчивость к температурным, механическим и эксплуатационным нагрузкам;
• стойкость к окислению и коррозии;
• длительный срок бесперебойной работы;
• высокий уровень защиты двигателя.

Производителем предусмотрена возможность пользовательского управления скоростью вращения вентилятора путем влияния на величину напряжения питания.

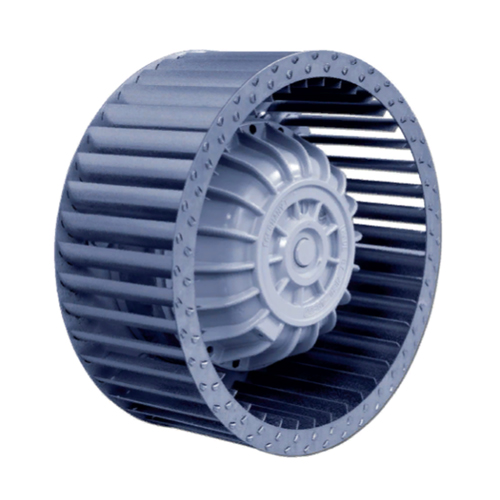

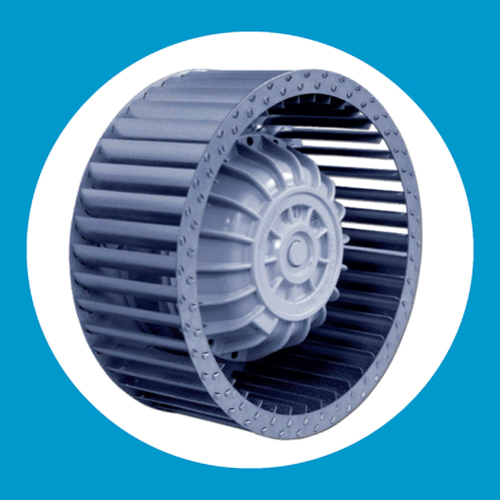

Внешний вид

Особенности серии

К особенностям серии следует отнести компактность конфигурации и универсальность конструктивных решений. Вентиляторы могут использоваться в корпусах и без, в одинарном или сдвоенном исполнении.

Преимуществами серии являются защищенность, хорошая переносимость как высоких, так и низких температур, а также простота монтажа.

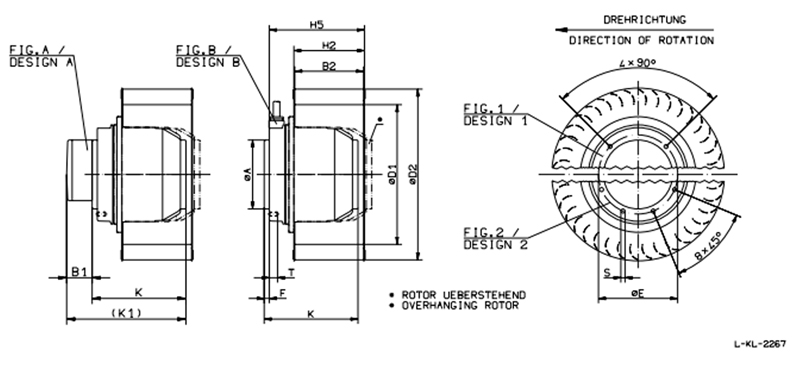

Размеры и конструкция

Конструктивно центробежный вентилятор Ziehl-Abegg re35p-4dk.7m.1r состоит из рабочего колеса радиального типа, оснащенного загнутыми вперед лопастями, и электропривода. Электрический двигатель размещен внутри колеса, а его вал находится в окружении крыльчатки устройства.

Диаметр крыльчатки составляет 357 мм, а полная монтажная глубина конструкции — 196 мм. Вес устройства составляет 36 кг.

Материалы изготовления

Материалом изготовления основных рабочих узлов и крыльчатки служит неокрашенная оцинкованная сталь. Ротор двигателя покрыт серой защитной краской для повышения стойкости к различным типам воздействия.

Варианты исполнения и модификации

По предварительному запросу модель может поставляться в одиночном или сдвоенном исполнении, а также к комплекте с компактным или спиралевидным корпусом.

Электродвигатель

Приводной узел вентилятора состоит из асинхронного 4-полюсного трехфазного электродвигателя переменного тока, который подключается к сети электропитания 400 В с частотой 50 Гц.

При подключении используется стандартная схема звезды либо треугольника. В зависимости от типа подключения, величина потребляемой мощности может составлять до 3,7 кВт, а сила тока — до 6-10,5 А.

Степень защиты двигателя соответствует стандарту класса IP54, а термоустойчивость изоляции — категории F (THCL155). Также предусмотрен термоконтакт для защиты от перегрева и блокировки.

Аэродинамические характеристики и производительность

Средняя скорость вращения вала электропривода составляет 1320 оборотов в минуту. При этом формируется воздушный поток производительностью до 7000 кубических метров воздуха в час. Нагнетание давления составляет от нуля до 750 Па, а уровень акустических шумов не превышает 94 дБ.

Условия эксплуатации

Эксплуатация устройства допускается в стандартных условиях при температуре от -20С до +60С. Разрешается перемещение воздуха и воздухообразных газов, кроме химически активных, содержащих пыль и твердые включения, а также взрывоопасных.

Монтаж

Монтаж может осуществляться при горизонтальном и вертикальном положении вала, под углами 0/90/180 градусов. Установка и подключение к питанию должны осуществляться специалистами соответствующей квалификации в строгом соответствии требованиям технической документации модели.
