Обзор вентилятора Ziehl-Abegg re31p-4dk.6k.1r

Представляем вашему вниманию подробный всесторонний обзор вентилятора Ziehl-Abegg re31p-4dk.6k.1r, который широко применяется в разнообразных отраслях обеспечения вентиляции и воздухоснабжения, а также в кондиционирующем и прочем промышленном оборудовании.

Технические характеристики

Наименование	Значение
Модель	re31p-4dk.6k.1r
Номинальное напряжение VAC	230; 400 В
Частота Hz	50
Скорость вращения	1300 об/мин
Мощность	2,5 кВт
Ток	4,1-7,1 A
Мин. темп. окр. среды °C	-20
Макс. темп. окр. среды °C	+60
Расход воздуха qv	5200 м3/час
Вес	18,6 кг
Типоразмер	181 мм
Уровень шума	91 дБ
Степень защиты	IP54

Описание, общие сведения

Центробежный бескорпусной вентилятор Ziehl-Abegg re31p-4dk.6k.1r — это воздухоподающее устройство высокого давления, созданное для универсального решения множества инженерно-технических задач, связанных с перемещением воздуха и воздухообразных газовых сред (за исключением некоторых категорий, указанных в технической документации).

Его основным отличительным преимуществом является отсутствие корпуса в стандартной комплектации. Это позволяет устанавливать вентилятор даже в стесненных условиях при ограниченном пространственном доступе. Кроме того, моторизованное колесо может монтироваться внутрь спиралевидного либо компактного корпуса.

К преимуществам данной модели следует отнести:

• высокий уровень производительности, достигнутый благодаря оптимизации формы и изгиба лопастей крыльчатки;
• оптимальную эффективность относительно энергетических затрат;
• малошумную работу и возможность применения дополнительных звукоизоляционных мер;
• применение высокопрочных, устойчивых к нагреву, охлаждению и окислению материалов;
• высокий уровень защиты и эксплуатационной стойкости;
• статическая и динамическая балансировка ведущих узлов, позволяющая снизить до минимума вибрации;
• надежность и долговечность;
• охлаждение работающего двигателя вентилятора собственным обдувом.

Дополнительным плюсом являются возможности монтажа конструкции под различными углами, что упрощает использование в сложных технических системах.

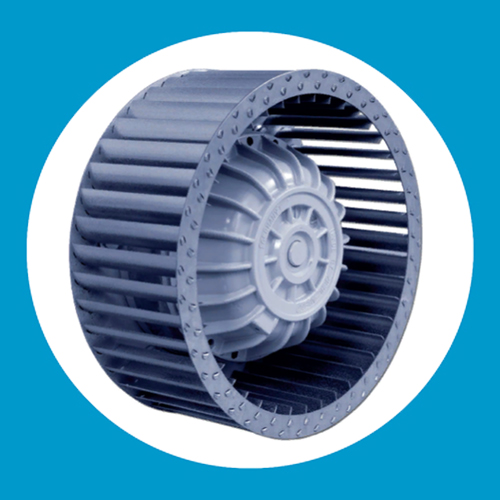

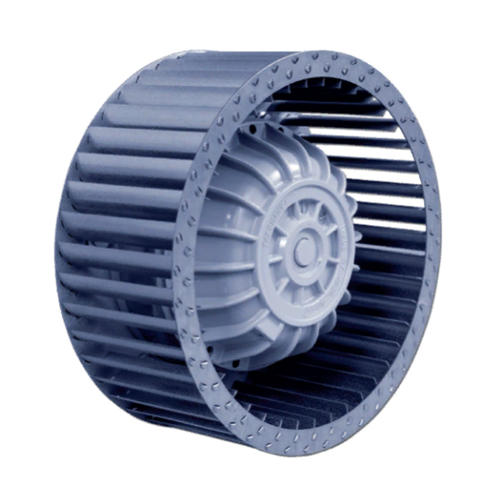

Внешний вид

Особенности серии

В целом для серии RE_P характерны оптимальное сочетание аэродинамических преимуществ, компактности и малого веса, с максимальной защитой конструкции и устойчивостью к разнообразным внешним воздействиям. Благодаря этому модельный ряд серии стал одним из наиболее практичных решений в сфере вентиляционного оборудования.

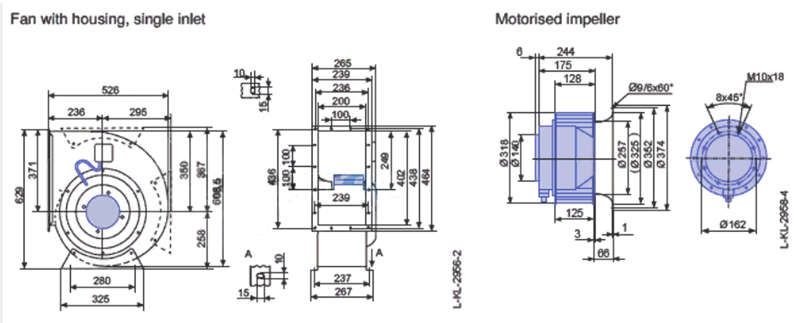

Размеры и конструкция

Конструктивно моторизованное колесо вентилятора Ziehl-Abegg re31p-4dk.6k.1r состоит из крыльчатки радиального типа и размещенного внутри интегрированного электродвигателя.

Диаметр рабочего колеса составляет 318 мм, а монтажная глубина устройства — 181 мм. Вес в сборе — 18,6 кг.

Материалы изготовления

Рабочее колесо и крыльчатка изготовлены из оцинкованной стали, что служит гарантией прочности, износоустойчивости и стойкости к коррозии. Ротор покрыт защитной краской серого цвета, предохраняющей его от термочувствительности.

Варианты исполнения и модификации

Вариативно, в зависимости от потребностей заказчика и поставленных технических задач, моторизованное колесо может поставляться в комплекте с корпусом (спиралевидный или компактный), а также в сдвоенной конфигурации.

Электродвигатель

Приводом бескорпусного вентилятора Ziehl-Abegg re31p-4dk.6k.1r служит 4-полюсный трехфазный электродвигатель асинхронного типа. Он предназначен для питания от сети переменного тока с напряжением 230/400 В при частоте 50 Гц.

В зависимости от примененного способа подключения (звезда или треугольник), величина входной мощности двигателя составляет до 2,5 кВт, а сила тока 4,1-7,1 А. Пусковой ток устройства равен показателям 13-24 А.

Класс защиты двигателя соответствует стандарту IP54, а термостойкость изоляции — категории F (THCL 155). Дополнительная защита от перегрева и блокирования мотора выполнена в виде термического релейного контакта.

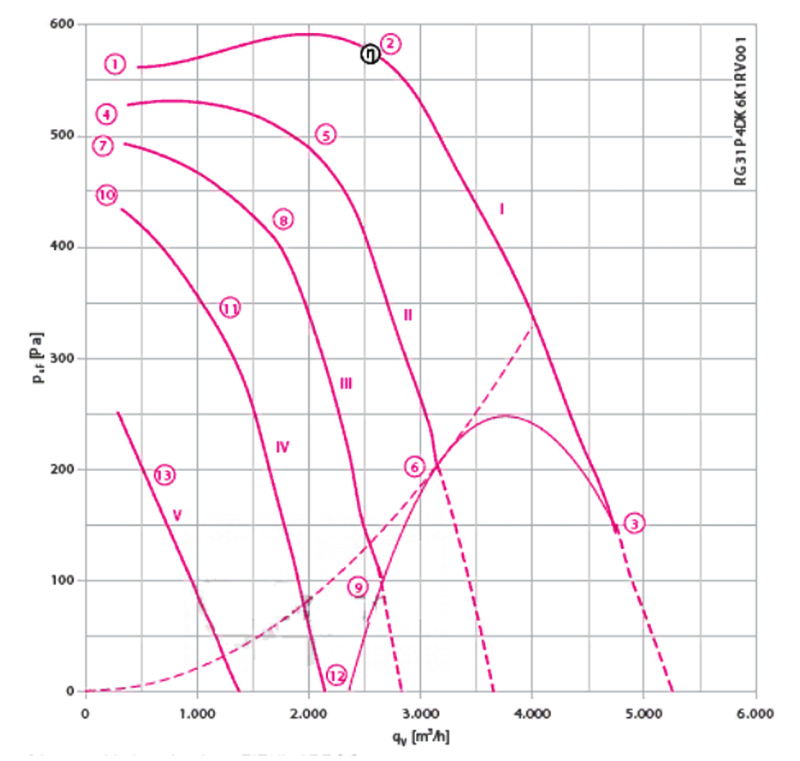

Аэродинамические характеристики и производительность

Средняя скорость вращения вала двигателя составляет 1300 оборотов в минуту. Уровень производительности воздушного потока достигает устойчивых значений до 5200 кубических метров воздуха в час. Давление потока возрастает до 560 Па, а шумовой фон не превышает 91 дБ.

Условия эксплуатации

Модель предназначена для эксплуатации в стандартных условиях и перемещения чистых газообразных сред. Воздух или воздухоподобная масса не должны быть химически активными, содержать твердые частицы или пыль. Запрещено использование во взрывоопасных условиях. Допустимый диапазон температур составляет от -20С до +60С.

Монтаж

Монтаж может осуществляться в любом пространственном положении и под различными углами. Устанавливать вентилятор могут только специалисты, имеющие специальную подготовку и квалификацию. При монтаже необходимо строго придерживаться требований и рекомендаций производителя, указанных в сопроводительной документации.
