Предлагаем вниманию пользователей детальный технический обзор вентилятора Ziehl-Abegg re40p 4dk 7q 1r — моторизованного колеса центробежного типа без корпуса. Этот тип устройств отличается универсальностью применения в системах вентиляции, охлаждения и воздухоснабжения объектов различного назначения.
| Наименование | Значение |
| Модель | re40p 4dk 7q 1r |
| Номинальное напряжение VAC | 400 В |
| Частота Hz | 50 |
| Скорость вращения | 1130-1450 об/мин |
| Мощность | 1,05-5,5 кВт |
| Ток | 8,9-15,5 A |
| Мин. темп. окр. среды °C | -20 |
| Макс. темп. окр. среды °C | +40 |
| Расход воздуха qv | 8700 м3/час |
| Вес | 37,6 кг |
| Уровень шума | 95 дБ |
| Типоразмер | 710 мм |
| Степень защиты | IP44; IP54 |

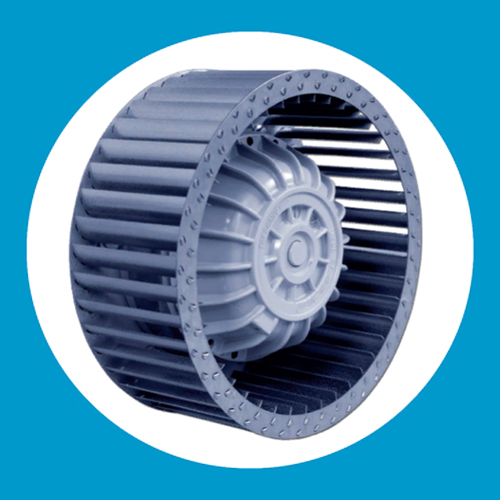

Бескорпусной центробежный вентилятор Ziehl-Abegg re40p 4dk 7q 1r — представляет мотор-колесо, состоящее из крыльчатки и электродвигателя. Модель может устанавливаться в системах и оборудовании как без корпуса, так и вместе с корпусами — компактным или спиралеобразным. Таким образом расширяются возможности для выполнения разнообразных задач в сфере вентиляции, воздухоснабжения, кондиционирования и работы холодильного оборудования.
К числу ключевых преимуществ, относится универсальный монтаж. Устанавливать колесо можно в любом из положений, а также в условиях затрудненного пространственного доступа..
К преимуществам также относятся:
К сфере применения данной модели относятся обеспечение вентиляции помещений и воздуховодных коммуникаций, приточных камер, охлаждения трансформаторов и промышленного оборудования, обогревателях, кондиционерах и холодильных установках.

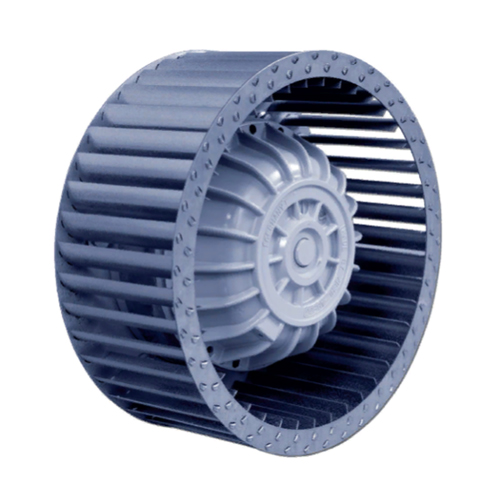

Внешне радиальная модель немецкого производства Ziehl-Abegg re40p 4dk 7q 1r представляет собой моторизованное колесо без корпуса с электрическим приводом, размещенным внутри крыльчатки. В продажу вентилятор поступает без монтажных и защитных компонентов, за исключением дополнительных модификаций.

Вентиляторы серии RE_P могут использоваться как в компактном или спиральном корпусе, так и без них. К преимуществам модельного ряда следует отнести широкий выбор типоразмеров, позволяющий подобрать оптимальный вариант для решения каждой конкретной инженерной задачи.
Конструктивно бескорпусной центробежный вентилятор состоит из рабочего колеса, оснащенного загнутыми вперед лопастями. Его аэродинамика рассчитана на оптимальную эффективность и высокую производительность. Приводом служит электрический двигатель, на вал которого установлена крыльчатка.

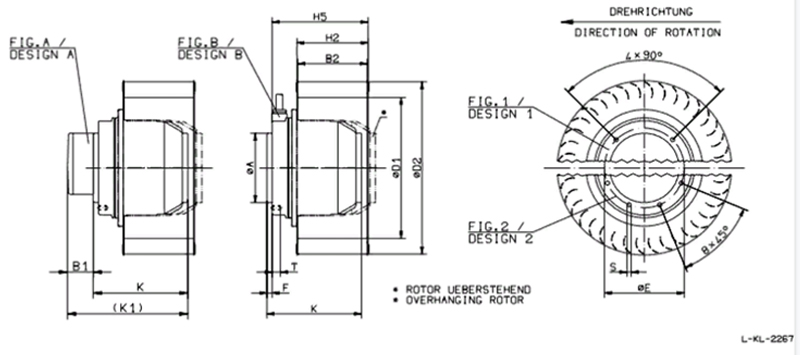

Диаметр рабочего колеса составляет 400 мм, а глубина конструкции в сборе — 217 мм. Масса мотор-колеса составляет 37,6 кг.

Материалом изготовления рабочего колеса служит алюминиевый сплав без защитного лакокрасочного покрытия, обладающий прочностью, устойчивостью к высоким и низким температурам, а также к механическим нагрузкам. Особое преимущество сплава состоит в небольшом весе, который позволяет снизить нагрузку на узел вращения.
По предварительному запросу возможны поставки данной модели в комплекте с компактным или спиралеобразным корпусом, в сдвоенном формате, либо модификаций под частоту электрической сети 60 Гц.
Приводным узлом радиального бескорпусного вентилятора Ziehl-Abegg re40p 4dk 7q 1r служит асинхронный 4-полюсный трехфазный электродвигатель, предназначенный для подключения к сети питания переменного тока с напряжением 400 В и частотой 50 Гц.
Подключение в питающую цепь осуществляется по одной из двух схем — звезда или треугольник. В зависимости от типа подключения, величина потребляемой входной мощности составляет 1,05-5,5 кВт, при силе тока 8,9-15,5 А. Величина пускового тока равна 26-46 А соответственно.
Защита двигателя соответствует классу IP44/IP54, а термозащита по запросу отвечает стандартам THCL 155. Также электропривод оснащен встроенным термическим контактом для предохранения от перегрева и блокировки.

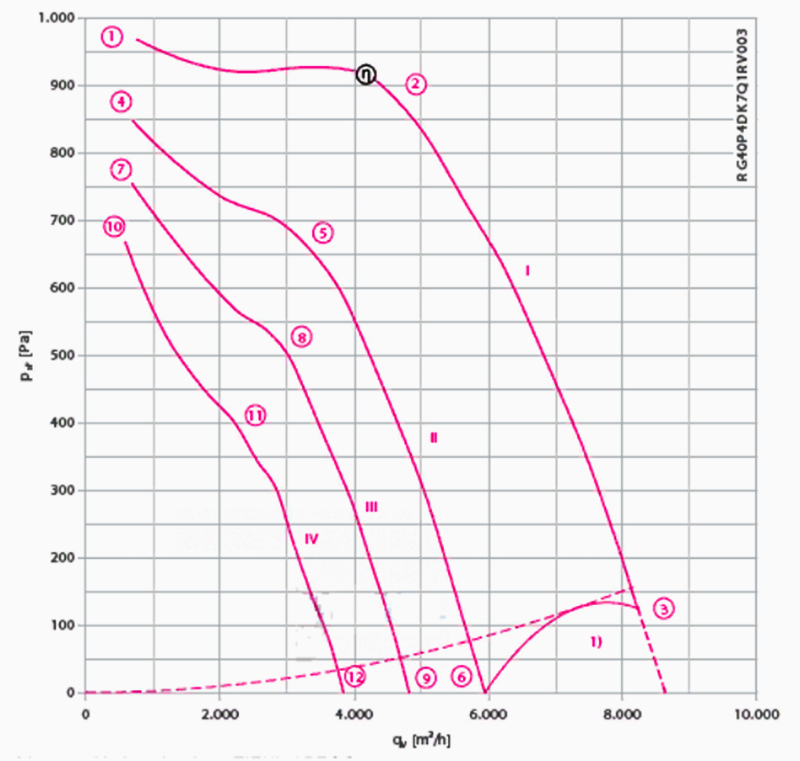

Вращение вала электродвигателя достигает скорости 1130-1450 оборотов в минуту. Производительность по воздуху соответствует средним показателям 8700 кубических метров в час. Повышение давления составляет от нуля до 970 Па, а максимальный уровень громкости работы — не более 95 дБ.

Вентилятор предназначен для перемещения воздуха и воздухообразных газов, за исключением химически активных, пылесодержащих и взрывоопасных. Допустимая температура перемещаемой среды — от -20С до +40С.
Монтаж вентилятора и его подключение к питанию должны выполняться квалифицированными специалистами с учетом требований сопроводительной технической документации производителя, а также правил электротехнической безопасности.
