Обзор вентилятор Ziehl-Abegg rh28m-2ek.3f.1r

Предлагаем вашему вниманию детальный и всесторонний обзор вентилятора Ziehl-Abegg rh28m-2ek.3f.1r немецкого производства — компактного центробежного устройства, широко применяемого в различных отраслях воздухоснабжения, охлаждения и вентиляции.

Технические характеристики

Наименование	Значение
Модель	rh28m-2ek.3f.1r
Номинальное напряжение VAC	230 В
Частота Hz	50
Скорость вращения	2680-2750 об/мин
Входная мощность	540 Вт
Ток	2,3 A
Мин. темп. окр. среды °C	-20
Макс. темп. окр. среды °C	+60
Расход воздуха qv	2600 м3/час
Вес	7,2 кг
Уровень шума	87 дБ
Типоразмер	284 мм
Степень защиты	IP10

Описание, общие сведения

Бескорпусной радиальный вентилятор одностороннего всасывания Ziehl-Abegg rh28m-2ek.3f.1r отличается высокой производительностью и повышенным КПД при сниженных затратах электроэнергии и низком уровне шума. Среди прочих преимуществ отмечаются устойчивость к механическим нагрузкам и износу, термостойкость и невосприимчивость к коррозии и окислительным процессам.

В данной модели предусмотрена эксплуатация без установки в спиральный корпус (мотор-колесо). Это повышает не только эффективность транспортировки воздуха, но и способствует снижению веса и уменьшению монтажных размеров конструкции. Такой вентилятор легко устанавливать в воздуховодах, техническом оборудовании и крышных каналах в условиях ограниченного пространственного доступа.

Электродвигатель подключен способом прямой передачи — вал является непосредственным узлом вращения рабочего колеса. Это позволяет повысить эффективность передачи энергии по сравнению с клиноременным способом.

Сфера применения этого вентилятора достаточно широка — это не только приточно-вытяжные системы вентиляции, приточные камеры и кондиционирующие коммуникации. Это также различные охладители, схемы промышленного оборудования, металлургическая и автомобильная техника, энергетические установки и т. д.

К дополнительным преимуществам следует отнести:

• оптимизацию аэродинамики лопастей;
• высокий уровень воздушной производительности;
• применение особо стойких и долговечных сплавов;
• малошумную работу и наличие условий для шумоизоляции.

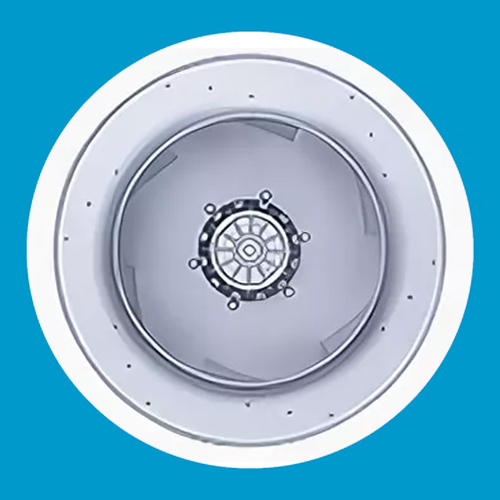

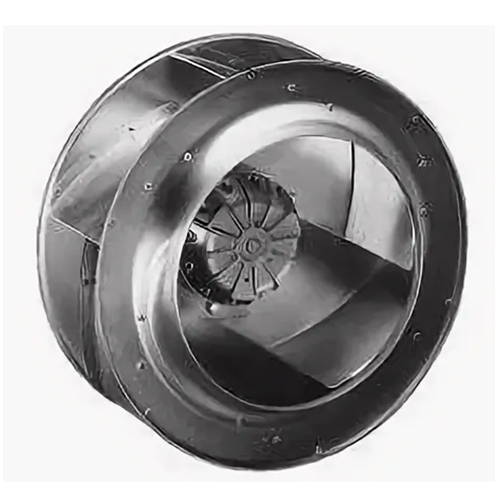

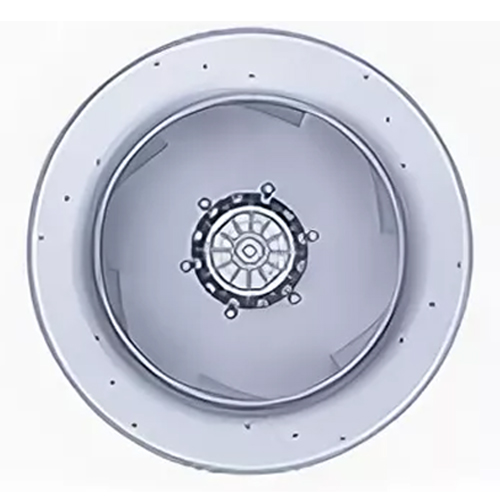

Внешний вид

Особенности серии

Отличительной особенностью данной серии радиальных вентиляторов высокого давления является бескорпусное исполнение. Оно способствует повышению КПД и увеличению эффективности по сравнению с аналогами в спиралевидных корпусах.

Также к преимуществам серии относится широкий диапазон типоразмеров, высокие эксплуатационные характеристики, а также возможность взрывобезопасного исполнения каждой модели.

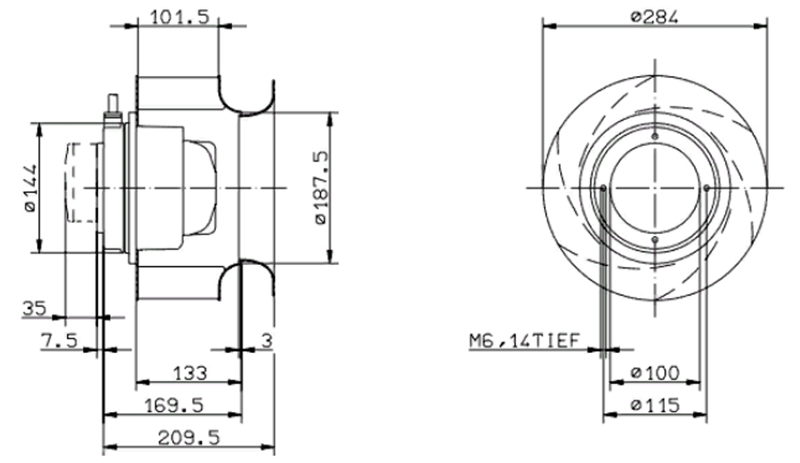

Размеры и конструкция

Конструктивно вентилятор включает в себя рабочее колесо с загнутыми назад лопастями и интегрированный внутрь колеса электрический двигатель, вал которого является узлом вращения. На входе расположен нагнетательный патрубок, а позади конструкции — станина с валом.

Диаметр рабочего колеса составляет 284 мм, а монтажная глубина — 209,5 мм. Вес конструкции в сборе — 7,2 кг.

Материалы изготовления

Материалом изготовления рабочего колеса и лопастей вентилятора Ziehl-Abegg rh28m-2ek.3f.1r служит алюминиево-магниевый сплав — один из наиболее легких и прочных металлов, применяемых в вентиляционном оборудовании.

Варианты исполнения и модификации

В случае производственной необходимости модель может поставляться во взрывобезопасном исполнении ATEX. Кроме того, электродвигатель, поставляемый с рабочим колесом, может быть как однофазным, так и трехфазным, по предварительному запросу.

Электродвигатель

Прямой приводной узел модели Ziehl-Abegg rh28m-2ek.3f.1r реализован в виде асинхронного 2-полюсного однофазного электродвигателя с пусковым конденсатором, рассчитанного на питание от сети переменного тока с напряжением 230В и частотой 50 Гц. Величина мощности двигателя составляет 540 Вт при силе тока 2,3 А. Емкость конденсатора пуска составляет 10 мкФ.

Класс защиты двигателя соответствует стандарту IP10, а термостойкость изоляции — категории F (THCL 155).

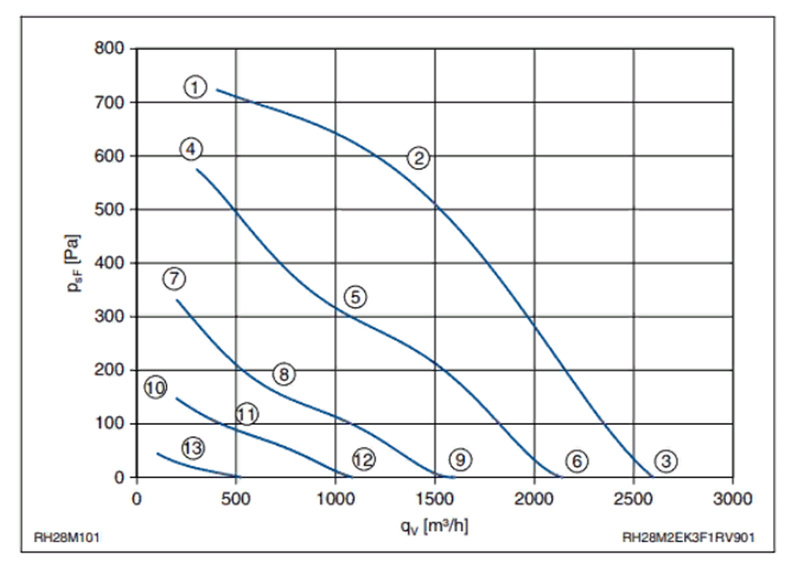

Аэродинамические характеристики и производительность

Вал двигателя вращается со скоростью 2680-2750 оборотов в минуту. При этом производительность воздушного потока достигает параметров 2600 кубических метров в час. Увеличение давления изменяется от нуля до 710 Па. Громкость работы устройства при этом не превышает максимума 87 дБ.

Условия эксплуатации

Эксплуатация модели Ziehl-Abegg rh28m-2ek.3f.1r допускается в условиях перемещения воздуха и воздухоподобных смесей, за исключением химически активных газов, запыленного воздуха и присутствия твердых частиц в перемещаемой среде. Диапазон разрешенных температур составляет от -20С до +60С.

Монтаж

Монтаж и включение в цепь электрического питания допускается только специалистами, имеющими квалификационную категорию. При этом должны неукоснительно соблюдаться требования технической документации завода изготовителя и нормы электробезопасности.
