Представляем вниманию пользователей подробный обзор вентилятора Ziehl-Abegg rh40g 4ek 4f.1r с техническими параметрами и схемами производительности. Здесь приведены основные особенности и преимущества модели, а также ее электрические и аэродинамические характеристики.
| Наименование | Значение |
| Модель | rh40g 4ek 4f.1r |
| Номинальное напряжение VAC | 230 В |
| Частота Hz | 50 |
| Скорость вращения | 1320 об/мин |
| Входная мощность | 460 Вт |
| Ток | 2,2 A |
| Мин. темп. окр. среды °C | -20 |
| Макс. темп. окр. среды °C | +65 |
| Расход воздуха qv | 4100 м3/час |
| Вес | 8,8 кг |
| Типоразмер | 416 мм |
| Уровень шума | 68 дБ |
| Степень защиты | IP44 |

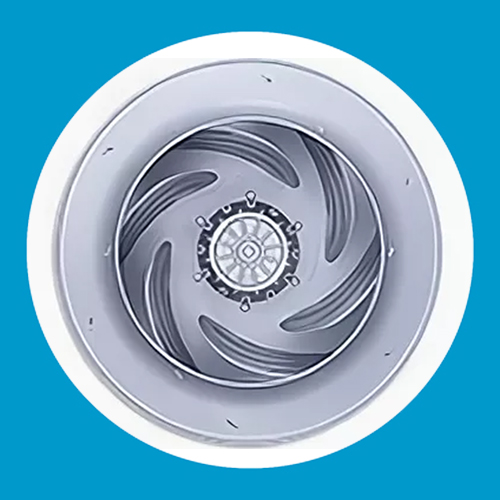

Центробежный всасывающий вентилятор Ziehl-Abegg rh40g 4ek 4f.1r — это компактное вентиляционное устройство, представляющее собой закрытое моторизованное колесо с встроенным электродвигателем. Опционально может быть установлено внутрь спиралеобразного корпуса в случае технической необходимости.
Кроме того, модели присущи следующие преимущества:
Благодаря таким эксплуатационным свойствам вентилятор применяется как в сфере канальной вентиляции, крышных системах воздухоподачи, приточных камерах и чистых помещениях, но и в тепловом, охладительном, кондиционирующем оборудовании, обдуве трансформаторных и энергетических установок, а также в сферах машиностроения, автопрома, сельского хозяйства и промышленности.

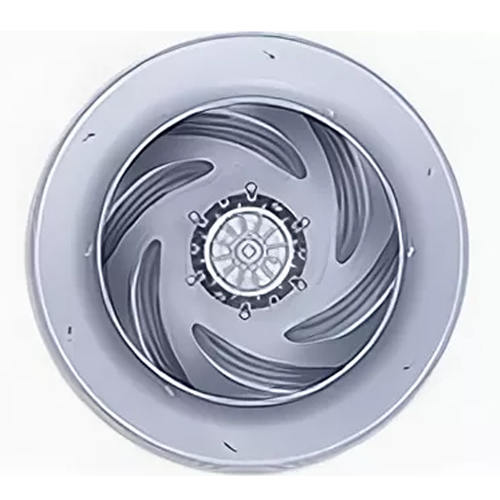

Внешне этот радиальный вентилятор представляет собой закрытое компактное моторизованное колесо. Оно состоит из крыльчатки с аэродинамически оптимизированными лопастями и встроенного электрического двигателя. Поверхность колеса не имеет защитного лакокрасочного покрытия.

Серия RH_G относится к категории устройств одностороннего всасывания. Ее характерной особенностью можно назвать компактность всего модельного ряда, высокий КПД и производительность при низком уровне шума и пониженных энергозатратах.
Конструктивное исполнение вентилятора Ziehl-Abegg rh40g 4ek 4f.1r включает закрытое рабочее колесо с изогнутыми радиальными лопастями и электропривод, встроенный внутрь втулки крыльчатки.

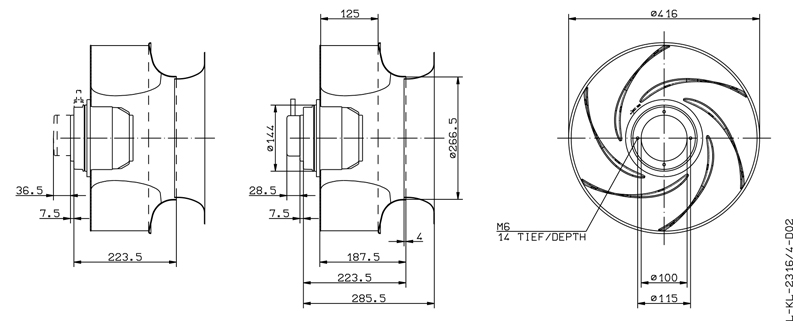

Диаметр рабочего колеса составляет 416мм, монтажная глубина с мотором — 223,5 мм, а вес конструкции — 8,8 кг.

Рабочее моторизованное колесо закрытого типа может поставляться по предварительному запросу в следующих модификациях: оптимизированное для работы от сети с частотой 60 Гц либо в комплекте с трехфазным электродвигателем.
Привод центробежного всасывающего вентилятора Ziehl-Abegg rh40g 4ek 4f.1r — это асинхронный 4-полюсный однофазный электродвигатель с пусковым конденсатором, который работает от сети питания переменного тока с напряжением 230В и частотой 50 Гц.
Номинальная величина потребляемой входной мощности составляет 460 Вт при силе тока 2,2 А. Величина пускового тока равна 4,9 А. Емкость пускового конденсатора — 8 мкФ.
Уровень защиты двигателя соответствует классу IP44, а термическая защита изоляции — F (THCL 155). Это значит, что изоляционные материалы способны выдержать нагрев до +155С включительно. От перегрева и блокировки двигатель защищен контактной термопарой.
Вращение вала электродвигателя достигает показателей скорости до 1320 оборотов в минуту. При этом производительность устройства по воздуху составляет до 4100 кубических метров в час. Давление воздушного потока возрастает до 480 Па. Шумовой фон во время работы вентилятора не превышает максимального уровня 68 дБ.

Вентилятор Ziehl-Abegg rh40g 4ek 4f.1r предназначен для использования в условиях обычных и повышенных нагрузок в режиме непрерывного вращения. Он может перемещать как воздух, так и воздухоподобные газы. Не следует устанавливать его для перемещения химически активных, загрязненных и взрывоопасных сред. Допустимый температурный диапазон перемещаемой среды — от -20С до +65С.
Монтаж осуществляется с учетом текущих инженерных задач, а также рекомендаций изготовителя, указанных в сопроводительной документации. Устанавливать мотор-колесо и подключать двигатель к цепи электропитания должны квалифицированные специалисты с соответствующим допуском.
