Обзор вентилятора Ziehl-Abegg rh31c-zik.dc.1r

Предлагаем вниманию посетителей сайта детальный технико-эксплуатационный обзор вентилятора Ziehl-Abegg rh31c-zik.dc.1r — моторизованного колеса с интегрированным электрическим двигателем, предназначенного для универсального монтажа на объектах промышленного назначения.

Технические характеристики

Наименование	Значение
Модель	rh31c-zik.dc.1r
Номинальное напряжение VAC	200-277 В
Частота Hz	50; 60
Скорость вращения	2920 об/мин
Мощность	1,3 кВт
Ток	4,8-6,6 A
Мин. темп. окр. среды °C	-20
Макс. темп. окр. среды °C	+45
Расход воздуха qv	4570 м3/час
Вес	10 кг
Уровень шума	83 дБ
Типоразмер	360 х 360 х 221 мм
Степень защиты	IP54

Описание, общие сведения

Центробежный бескорпусный вентилятор немецкого производства Ziehl-Abegg rh31c-zik.dc.1r представляет собой мотор-колесо без корпуса, внутри которого установлен внешнероторный электрический двигатель.

Основным достоинством модели являются ее компактность, небольшой вес и универсальность монтажа в различных условиях, в том числе при затрудненном пространственном доступе.

В качестве приводного узла использован электронно-коммутируемый двигатель категории EC, имеющий высокую степень термозащиты и управляемый при помощи внешних устройств.

Среди преимуществ необходимо также упомянуть:

• устойчивость к износу, окислению и перегреву;
• надежность и долговечность;
• экономичность как в работе, так и в обслуживании;
• оптимальную балансировку рабочего колеса.

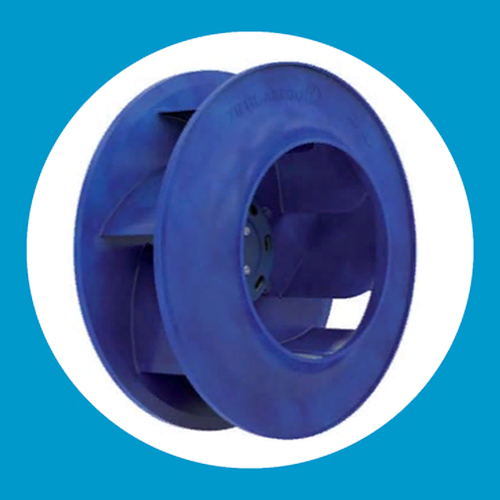

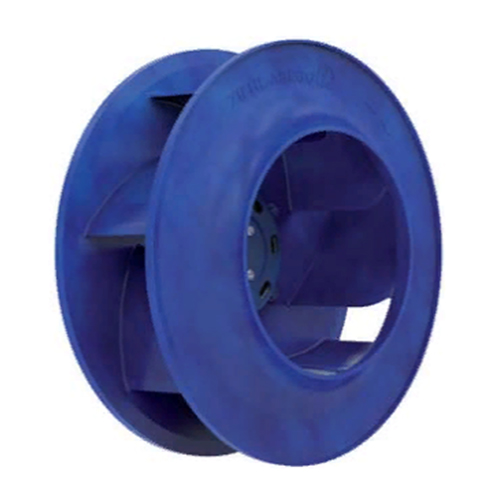

Внешний вид

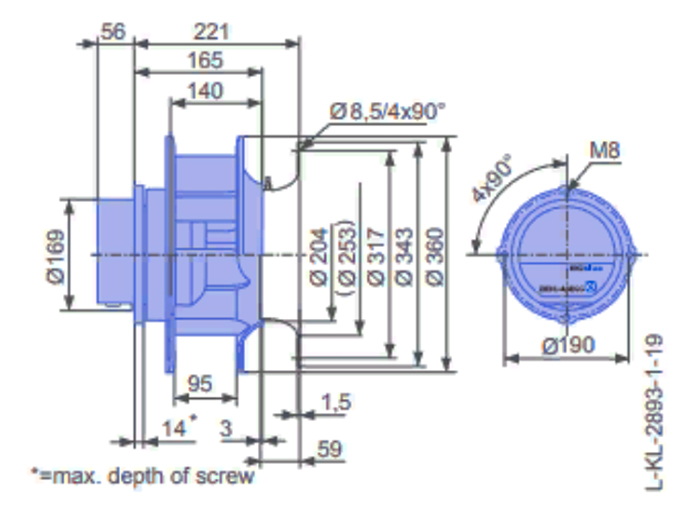

Размеры и конструкция

Конструктивно вентилятор состоит из моторизованного рабочего колеса, имеющего закрытую конфигурацию. Крыльчатка оснащена 7 загнутыми лопастями и имеет диаметр 310 мм.

Внутри установлен электропривод, который вращает конструкцию.

Монтажные габариты модели составляют 360х360х221 мм. Вес устройства в комплектации поставки — 10 кг.

Материалы изготовления

Материалом изготовления основных рабочих элементов крыльчатки служит композитный сплав собственной разработки компании — ZAmid.

Он отличается минимальной массой и высоким уровнем прочности, хорошо переносит как повышенные, так и низкие температуры, а также не подвержен коррозии.

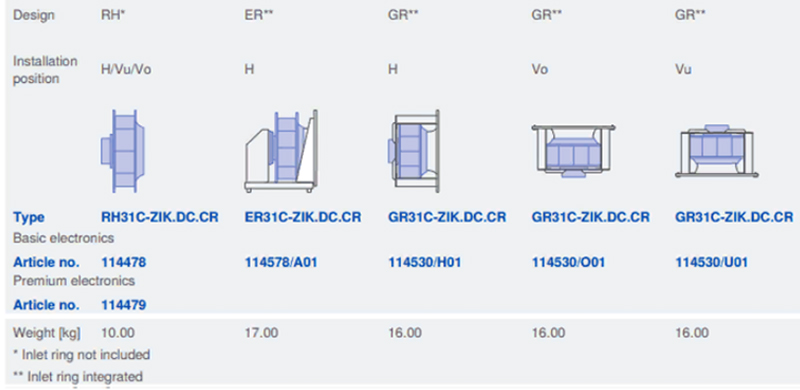

Варианты исполнения и модификации

По предварительному уведомлению со стороны заказчика стандартное исполнение вентилятора может быть изменено за счет добавления дополнительных защитно-монтажных элементов.

Электродвигатель

Конструкция приводится в действие посредством интегрированного внутрь рабочего колеса электронно управляемого электродвигателя. параметры мотора рассчитаны на питание от сети переменного тока с напряжением 200-277 В и частотой 50/60 Гц.

Входная потребляемая мощность составляет 1,3 кВт при силе тока 4,8-6,6 А.

Защита двигателя выполнена в соответствии стандартам международного класса IP54. Термическая стойкость изоляции соответствует категории THCL 155.

Управление параметрами работы осуществляется при помощи контрольных модулей.

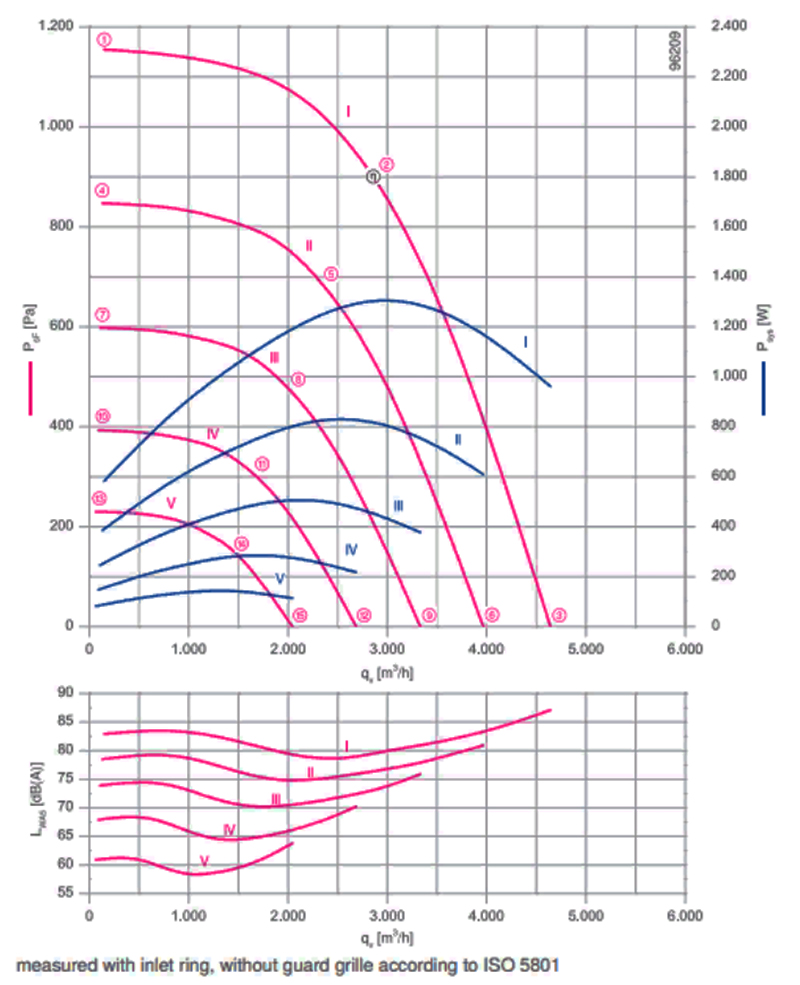

Аэродинамические характеристики и производительность

Средняя скорость вращения ротора электромотора составляет 2920 оборотов в минуту. Производительность воздушного потока достигает максимальных значений до 4570 кубических метров в час. Возрастание давления наблюдается от нуля до 1,4 кПа. Уровень звуковой мощности во время работы не превышает 83 дБ.

Условия эксплуатации

Моторизованное колесо Ziehl-Abegg rh31c-zik.dc.1r может эксплуатироваться в стандартных условиях. С его помощью можно перемещать воздух и подобные ему среды, температура которых находится в диапазоне от -20С до +45С. Запрещено устанавливать вентилятор в запыленных, агрессивных и взрывоопасных средах.

Монтаж

Монтаж осуществляется с учетом требований и рекомендаций производителя, а также текущих инженерных условий. Работы по установке и подключении должны проводиться квалифицированным персоналом, имеющим соответствующий допуск.
