Предлагаем посетителям сайта ознакомиться с подробным техническим обзором вентилятора Nicotra-Gebhardt ADH E2-0400 — одним из наиболее экономичных и производительных радиальных устройств, выпускаемых итальянским заводом-изготовителем.
| Наименование | Значение |
| Модель | ADH E2-0400 |
| Скорость вращения | 500-1600 об/мин |
| Макс. темп. окр. среды °C | +60 |
| Расход воздуха qv | 20000-21500 м3/час |
| Вес | 38 кг |
| Типоразмер | 750 х 657 х 587 мм |
| Уровень шума | 95 дБ |
Центробежный вентилятор двухстороннего всасывания Nicotra-Gebhardt ADH E2-0400 предназначен для установки в системах вентиляции и воздухоподачи в коммуникационных системах различных объектов как жилого или коммерческого, так и промышленного назначения.
Приведение вентилятора в действие осуществляется при помощи ременноприводного соединения. Ротор электродвигателя соединяется с вращающим валом посредством ременного привода и таким образом вращает рабочее колесо.
Центробежное рабочее колесо, оснащенное загнутыми вперед лопастями расположено внутри прочного металлического спиралеобразного корпуса, установленного на опорной раме.
Аэродинамическая проработка конструкции повысила уровень производительности при экономичных затратах электрической энергии.
Отличительным преимуществом является низкий уровень шума и сниженное количество механических вибраций.
Кроме того, среди достоинств модели следует назвать:

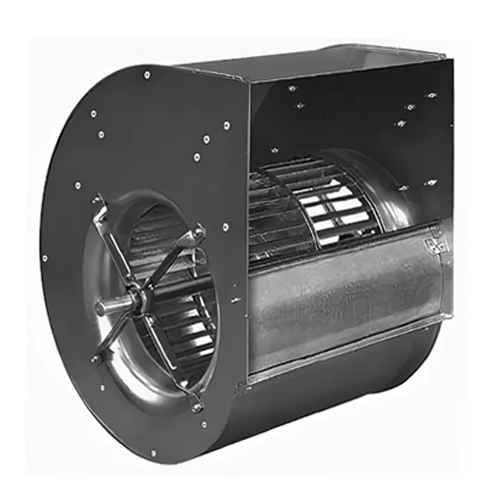

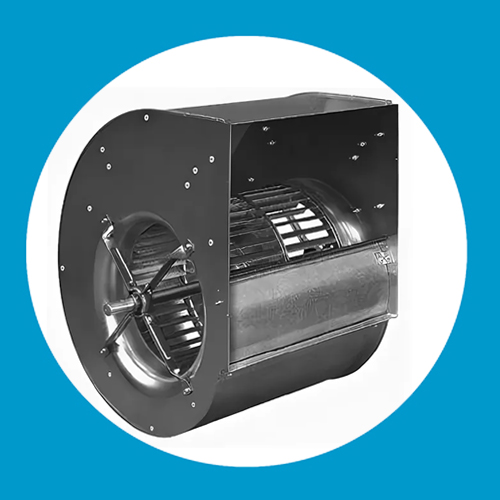

Внешне центробежный вентилятор Nicotra-Gebhardt ADH E2-0400 представляет собой устойчивую конструкцию, состоящую из улиткообразного фальцованного корпуса, закрепленного внутри прямоугольной опорной рамы. Выходной фланец на корпусе не предусмотрен.
Внутри корпуса расположено рабочее колесо с валом вращения, который соединяется посредством ременной передачи с электродвигателем. Крыльчатка выполнена в виде загнутых вперед лопастей.

Обновленные линейки ADH E2 и ADH R по своей сути — улучшенный вариант линейки ADH. Модельный ряд включает высокопроизводительные радиальные изделия в спиралеобразном фальцованном корпусе, не имеющие выходного фланца и установленные на прямоугольную опорную раму.
Во всех моделях опорой являются легкие подшипники на креплениях с профильным раскосом. Они рассчитаны на эксплуатацию в режиме непрерывного вращения, не требуют обслуживания и безотказно служат длительный срок.
Конструктивно основой вентилятора Nicotra-Gebhardt ADH E2-0400 является центробежное рабочее колесо. Его крыльчатка состоит из 38 загнутых вперед лопастей, смонтированных вокруг вала вращения.
Колесо установлено внутри спиралевидного корпуса с прямой перегородкой и стоячим фальцем. Корпус установлен на опорной прямоугольной раме.

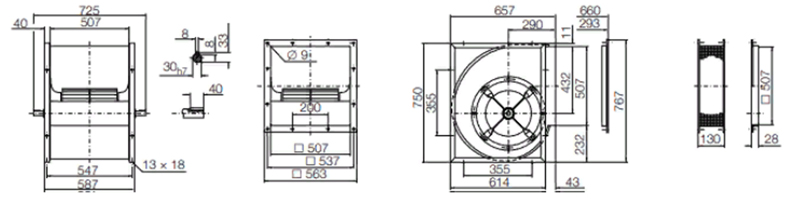

Диаметр крыльчатки составляет 400 мм. Монтажные габариты конструкции 750х657х587 мм. Вес рабочего колеса — 9 кг, а вентилятора в полной комплектации — 38 кг.

Корпус, рама и рабочее колесо изготовлены из стального оцинкованного листа. Он не поддается окислению, хорошо выдерживает нагрузки и нагрев, а также износоустойчив. Для производства вала использована оцинкованная сталь с гальваническим методом обработки — это позволило добиться влагоустойчивости даже при контакте с атмосферными осадками.

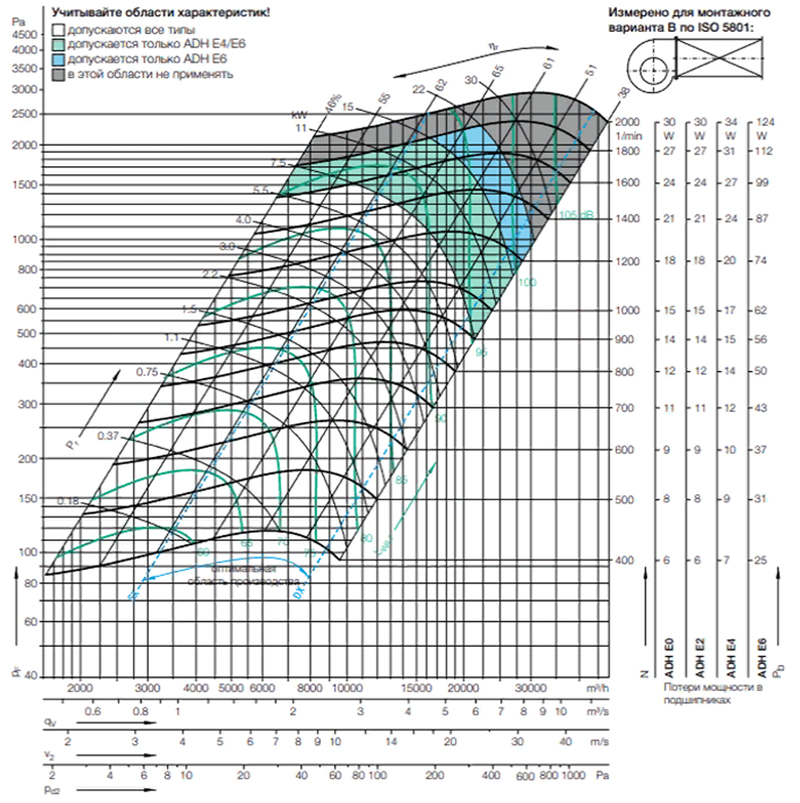

Средняя скорость вращения составляет 500-1600 оборотов в минуту. Уровень производительности по воздуху при этом достигает параметров 20000-21500 кубических метров в час. Давление внутри потока возрастает от нуля до 1300 Па. Максимальный уровень шума, издаваемый работающими узлами, не превышает 95 дБ.

Вентилятор центробежного типа двухстороннего всасывания Nicotra-Gebhardt ADH E2-0400 рассчитан на применение в стандартных условиях. Он способен перемещать воздух и подобные ему среды, не являющиеся химически агрессивными или взрывоопасными. Допустимый верхний предел температуры составляет +60С.
Монтаж и подключение к электропитанию необходимо осуществлять с соблюдением требований технической документации. Монтажные работы должны выполняться специалистом с профильной подготовкой.
