Обзор вентилятора Nicotra-Gebhardt ADH 630 R

Предлагаем вниманию читателей детальный обзор вентилятора Nicotra-Gebhardt ADH 630 R. Это представитель минимального диаметра в одной из наиболее производительных и надежных серий ременноприводных вентиляционных устройств итальянского завода-изготовителя.

Технические характеристики

Наименование	Значение
Модель	ADH 630 R
Скорость вращения	350-1000 об/мин
Макс. темп. окр. среды °C	+60
Расход воздуха qv	54000 м3/час
Вес	106 кг
Типоразмер	1157 х 996 х 901 мм
Уровень шума	95-96 дБ

Описание, общие сведения

Центробежный вентилятор двухстороннего всасывания Nicotra-Gebhardt ADH 630 R — это представитель более крупного типоразмерного ряда серии ADH. Он отличается высокой производительностью, устойчивостью к износу, коррозии, влажности, нагреву и механическим нагрузкам, а также длительным сроком службы.

Этот вентилятор ременноприводной. Внешний двигатель соединяется с рабочим колесом при помощи ремня и через него передает вращения от ротора к валу.

Воздухоснабжение выполняет радиальное рабочее колесо, оснащенное 38 загнутыми вперед лопастями. Лопасти крыльчатки изготавливаются в учетом аэродинамических требований к наклону. Они обеспечивают высокий уровень производительности при экономичных затратах энергии и низкий уровень шума при работе.

Прямоугольная усиленная рама отличается прочностью, устойчивостью и надежностью.

Дополнительными преимуществами исполнения следует назвать:

• использование материалов с повышенной стойкостью;
• совместимость с типоразмерами последующих серий;
• опора в виде легких подшипников, не требующих обслуживания, установленных на креплениях с профильными раскосами.

Данная типоразмерная линейка оснащена V-образной перегородкой корпуса и питсбургским лежачим фальцем.

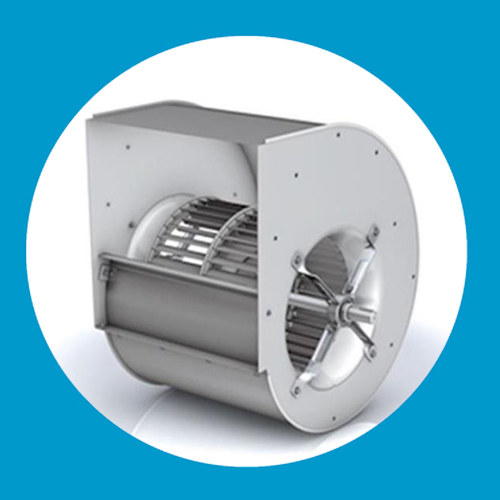

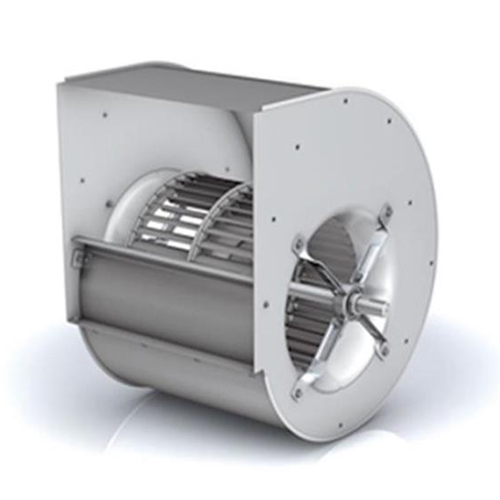

Внешний вид

Особенности серии

Серия ADH R включает в себя производительные модели вентиляторов высокого давления в спиралеобразном фальцованном корпусе, не имеющие выходного фланца и установленные на стальную усиленную опорную раму.

Особенностью линейки является использование легких подшипников на креплениях с профильными раскосами. Они рассчитаны на долгосрочные нагрузки и отличаются повышенной износоустойчивостью.

Размеры и конструкция

Конструктивно вентилятор включает в себя центробежное рабочее колесо, оснащенное 38 загнутыми вперед лопастями, с валом вращения, фальцованный корпус без выходного фланца с V-образной перегородкой и питсбургским лежачим фальцем и прямоугольную опорную раму.

Соединение вала и ротора электропривода выполняется с помощью ременной передачи.

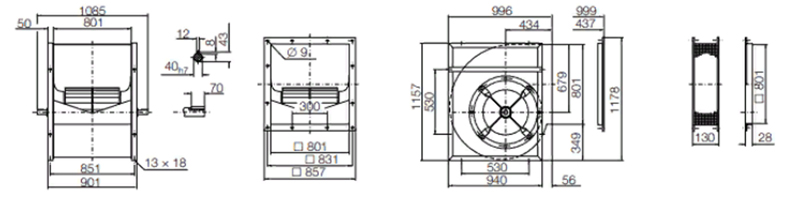

Диаметр крыльчатки составляет 630 мм. Полные габаритно-монтажные размеры с корпусом и рамой — 1157х996х901 мм. Вес рабочего колеса — 32 кг, изделия в полной комплектации поставки — 106 кг.

Материалы изготовления

Рабочее колесо, лопасти, корпусные элементы и рама изготовлены из листовой оцинкованной стали, которая обладает износоустойчивостью и не поддается окислению. Она выдерживает нагрев при работе, противостоит атмосферным и механическим воздействиям.

Аэродинамические характеристики и производительность

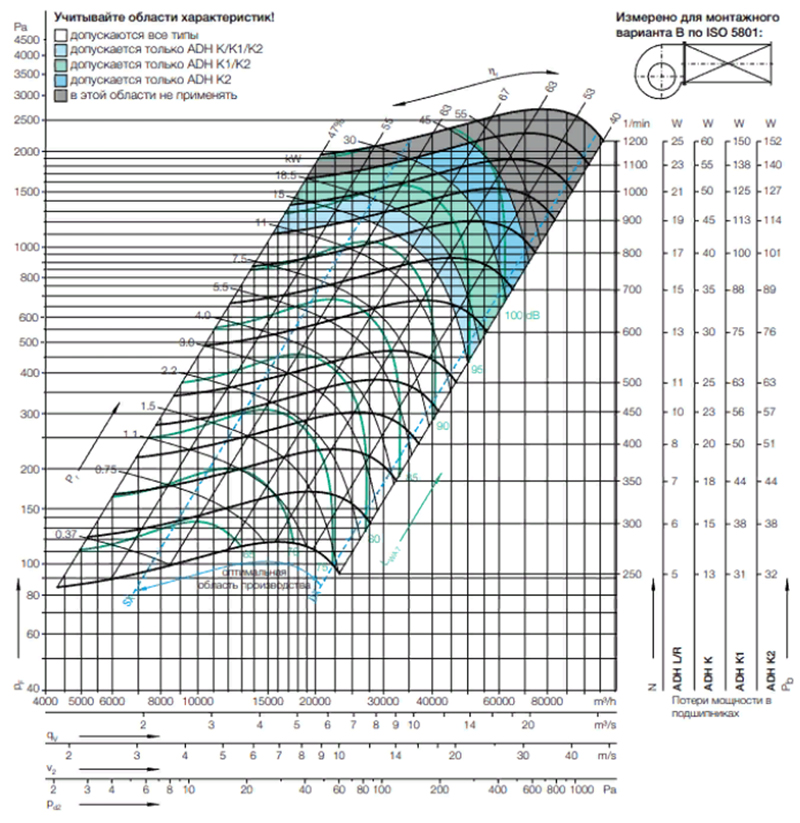

При скорости вращения от 350 до 1000 оборотов в минуту лопасти вентилятора создают воздушный поток производительностью максимум до 54000 кубических метров воздуха в час. Уровень давления может достигать показателей около 1100

 Па. Громкость работы не превышает 95-96 дБ.

Условия эксплуатации

Эксплуатация радиального вентилятора двухстороннего всасывания Nicotra-Gebhardt ADH 630 R возможна для транспортировки воздуха или подобных ему газовых сред. Они не должны содержать твердых включений, агрессивных и взрывоопасных веществ. Температура воздуха не должна быть выше, чем +60С.

Монтаж

При установке и подключении вентилятора к электросети должны соблюдаться все требования и рекомендации, указанные в техпаспорте и сопроводительной документации. Работы по монтажу и запуску должны выполняться лицами, имеющими соответствующую квалификацию.
