Предлагаем вниманию читателей детальный обзор вентилятора Nicotra-Gebhardt ADH 710 K. Он входит в одну из наиболее производительных и надежных серий ременноприводных вентиляционных устройств итальянского завода-изготовителя.
| Наименование | Значение |
| Модель | ADH 710 K |
| Скорость вращения | 300-850 об/мин |
| Макс. темп. окр. среды °C | +60 |
| Расход воздуха qv | 6000-65000 м3/час |
| Вес | 201 кг |
| Типоразмер | 1303 х 1121 х 998 мм |
| Уровень шума | 95-100 дБ |
Центробежный вентилятор двухстороннего всасывания Nicotra-Gebhardt ADH 710 K — это представитель более крупного типоразмерного ряда серии ADH K. Он отличается высокой производительностью, устойчивостью ко многим негативным факторам, а также длительным сроком службы.

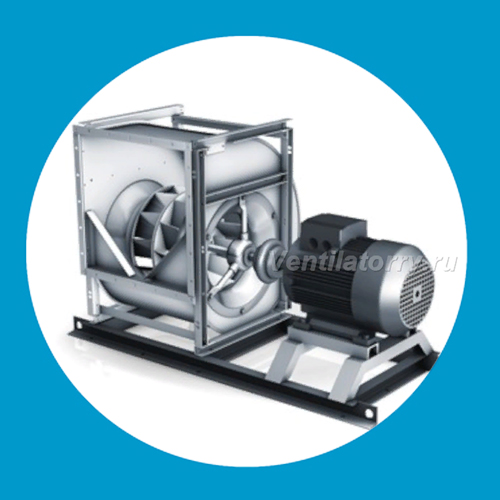

Конструкция является ременноприводной — то есть, передача вращения от ротора к валу рабочего колеса осуществляется при помощи ремня. Двигатель устанавливается вне корпуса.
Перемещение воздуха выполняется радиальным рабочим колесом, оснащенным 42 загнутыми вперед лопастями. Тщательное проектирование формы и угла наклона лопастей позволило повысить уровень производительности при экономичных затратах энергии, а также снизить громкость шума.
Особым преимуществом является конструкция опорной рамы, на которую установлен корпус. Рама отличается прочностью, устойчивостью и надежностью.
Дополнительными преимуществами исполнения следует назвать:
Данная типоразмерная линейка оснащена V-образной перегородкой корпуса и питсбургским лежачим фальцем.

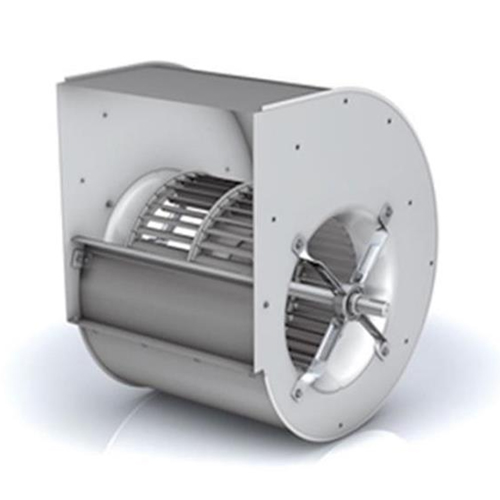

Внешне центробежный вентилятор Nicotra-Gebhardt ADH 710 K представляет собой устойчивую конструкцию, состоящую из спиралеобразного фальцованного корпуса без выходного фланца, закрепленного внутри стальной опорной рамы с дополнительными поперечинами. Перегородка раструба имеет V-образную форму.
Внутри корпуса расположено рабочее колесо с валом вращения, который соединяется посредством ременной передачи с электродвигателем. Крыльчатка выполнена в виде 42 загнутых вперед лопастей.

Серия ADH K включает в себя производительные модели вентиляторов высокого давления в спиралеобразном фальцованном корпусе, не имеющие выходного фланца и установленные на стальную усиленную опорную раму.
Особенностью линейки является использование среднетяжелых подшипников в литых корпусах на прочных опорах. Они рассчитаны на долгосрочные нагрузки и отличаются повышенной износоустойчивостью.
Конструктивно вентилятор состоит из таких элементов:

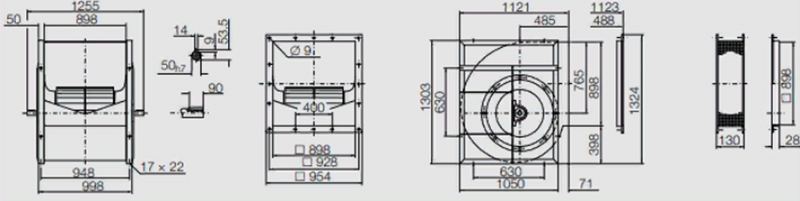

Диаметр крыльчатки составляет 710 мм. Полные габаритно-монтажные размеры с корпусом и рамой — 1303х1121х998 мм. Вес рабочего колеса — 40 кг, конструкции в полной комплектации — 201 кг.

Основным материалом изготовления для рамы, корпуса, вала и крыльчатки рабочего колеса служит стальной оцинкованный лист без дополнительного защитного покрытия.
Этот металл отлично выдерживает нагрузки, высокие температуры, механические и атмосферные воздействия. Он не окисляется, не ржавеет и не поддается коррозии.

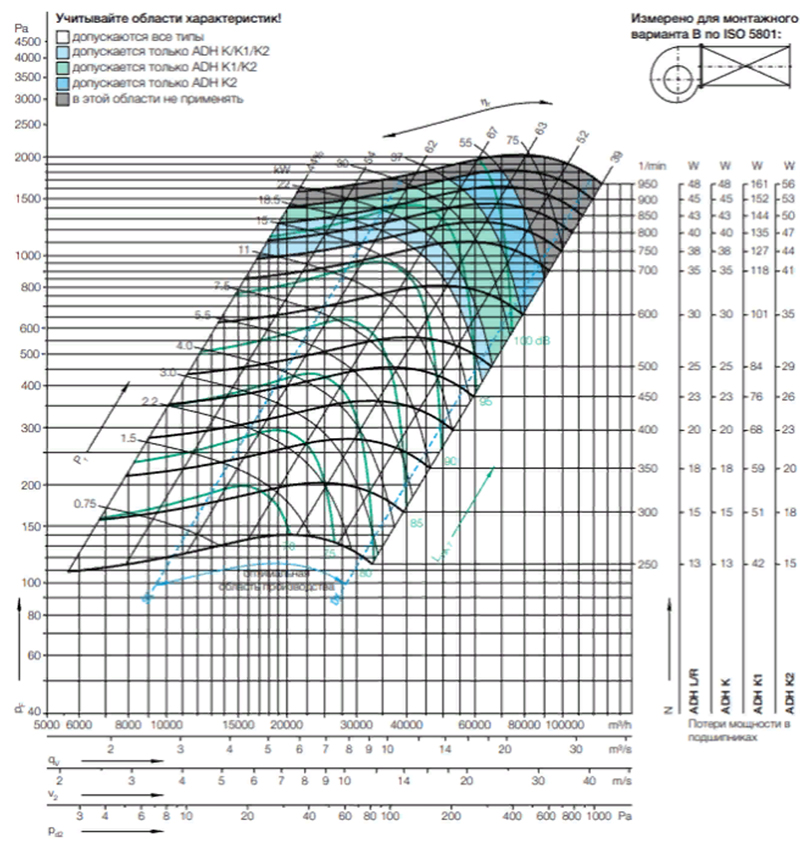

Скорость вращения вала в среднем достигает параметров 300-850 оборотов в минуту. При этом уровень производительности устройства варьирует от 6000 до 65000 кубических метров воздуха в час. Максимальный уровень шума во время работы не превышает 95-100 дБ, а давление потока составляет 110-1300 Па.

Допустимыми условиями эксплуатации радиального вентилятора двухстороннего всасывания Nicotra-Gebhardt ADH 710 K являются воздух или подобные ему газовые среды, не содержащие твердых включений, неагрессивные и невзрывоопасные. Температура воздуха не должна превышать уровня +60С.
Монтаж вентилятора выполняется строго в соответствии со схемами и требованиями, приведенными в техническом паспорте изделия. Работы по установке и подключению должны выполняться профильными специалистами, имеющими соответствующий допуск.
