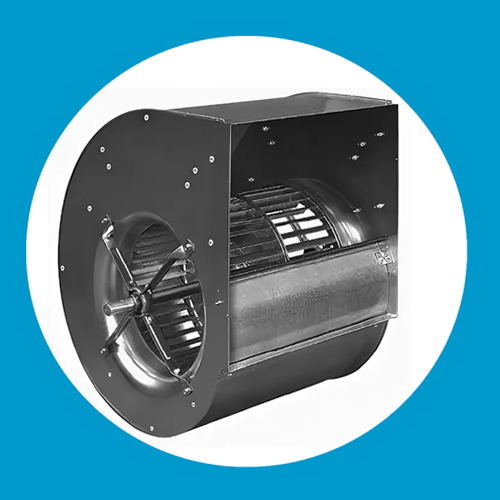

Предлагаем вниманию читателей технический обзор вентилятора Nicotra-Gebhardt ADH E2-0500 — высокопроизводительного радиального корпусного устройства, предназначенного для установки в системах вентиляции и воздухоснабжения различного назначения.
| Наименование | Значение |
| Модель | ADH E2-0500 |
| Скорость вращения | 400-1300 об/мин |
| Макс. темп. окр. среды °C | +60 |
| Расход воздуха qv | 32000 м3/час |
| Вес | 18 кг |
| Типоразмер | 710 мм |
| Уровень шума | 95 дБ |
Центробежный вентилятор двухстороннего всасывания Nicotra-Gebhardt ADH E2-0500 обладает тремя несомненными преимуществами — высоким уровнем производительности, минимальным шумом и экономичностью как в обслуживании, так и в применении.
Двигатель устройства в комплект поставки не входит — он приобретается и устанавливается отдельно, соединяясь с валом вращения при помощи ременного привода.
Узлом вращения является барабанообразное рабочее колесо, оснащенное 38 загнутыми вперед лопастями. Аэродинамическая конфигурация крыльчатки направлена на повышение производительности, снижение уровня шума и энергосбережение.
Отличительным преимуществом является надежность и долговечность конструкции. Среди прочих достоинств изделия следует отметить:
Кроме того, модель прекрасно выдерживает механические и температурные нагрузки, устойчива к коррозии и окислению.

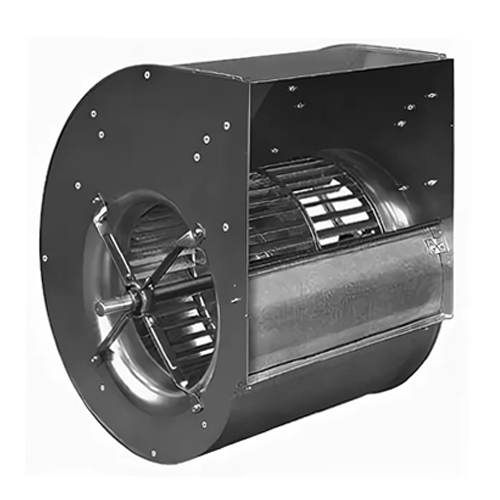

Внешнее устройство радиального вентилятора Nicotra-Gebhardt ADH E2-0500 включает в себя спиралевидный фальцованный корпус с прямой перегородкой и стоячим фальцем без опорного фланца. Корпус установлен на прямоугольной опорной раме.
Внутри корпуса размещается рабочее колесо с валом. Вал соединяется с двигателем при помощи ременной передачи. Крыльчатка колеса выполнена в виде 38 загнутых вперед лопастей.

Основная особенность серии ADH E2 заключается в том, что это фактически улучшенная серия ADH. Как и предшествующая версия, модельный ряд включает в себя высокопроизводительные радиальные вентиляторы в спиралеобразном фальцованном корпусе без выходного фланца и установлены на прямоугольную опорную раму.
Особенностью обеих серий является использование легких подшипников на креплениях с профильным раскосом. Они не требуют обслуживания и безотказно работают на протяжении всего периода эксплуатации.
Конструкция вентилятора включает в себя центробежное колесо, состоящее из 38 загнутых вперед лопастей, вращающийся вал и корпусные элементы — спиралеобразный фальцованный корпус на опорной прямоугольной раме.

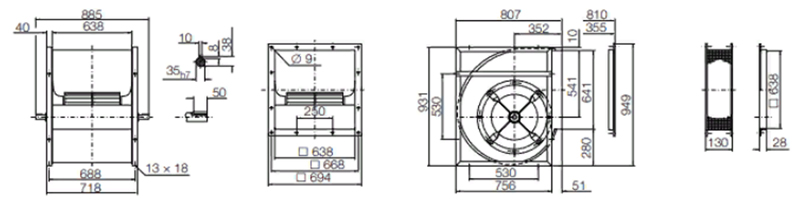

Диаметр крыльчатки составляет 500 мм, а монтажные размеры устройства в полном сборе — 931х807х718 мм. Полный вес в комплектации поставки — 65 кг, вес рабочего колеса — 18 кг

Материалами изготовления служат оцинкованная листовая сталь для корпуса и элементов крыльчатки, а также гальванизированный стальной лист для вала. Использование этих металлов позволило добиться максимальных показателей устойчивости к износу, нагрузкам и нагреву. Кроме того, оцинковка не подвержена ржавлению и окислению.

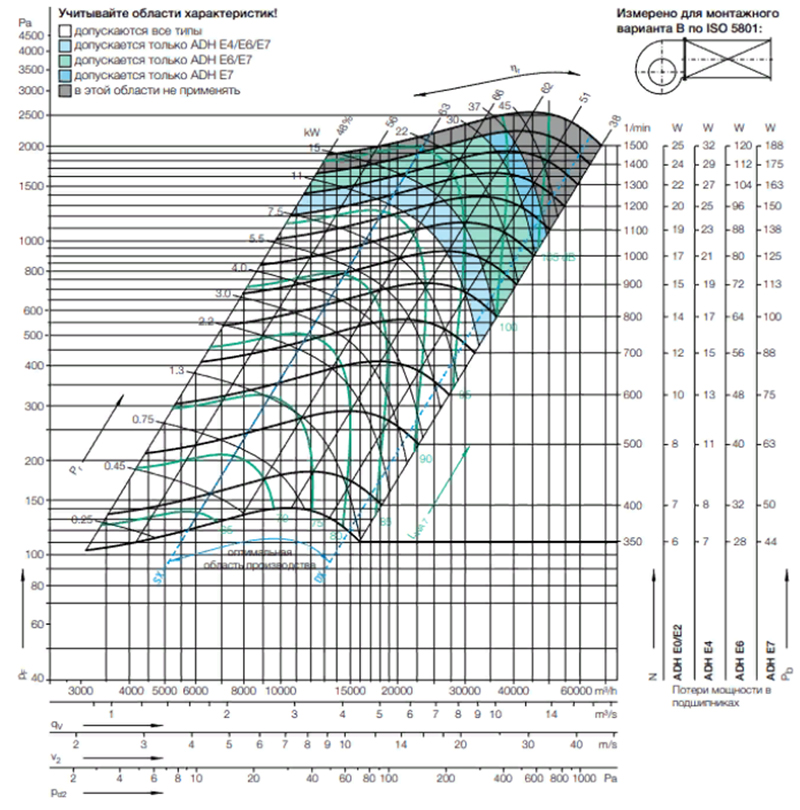

Диапазон скоростей вращения вала составляет от 400 до 1300 оборотов в минуту. При этих показателях производительность модели по воздуху достигает максимальных параметров 32000 кубических метров в час. Нарастание давления соответствует максимальному значению 1100 Па, а звуковой фон не превышает 95 дБ.

Согласно заводским требованиям, центробежный вентилятор Nicotra-Gebhardt ADH E2-0500 может перемещать воздух и подобные ему газы, не содержащие пыли, твердых частиц и химически агрессивных веществ. Температура не должна превышать отметки +60С.
Монтажные и электротехнические работы, связанные с установкой и пуском вентилятора, должны выполняться профильными специалистами.
