Предлагаем вашему вниманию подробный обзор вентилятора Nicotra-Gebhardt ADH E2-0280. Это центробежный вентиляционный прибор одной из наиболее высокопроизводительных линеек итальянского завода-изготовителя.
| Модель | ADH E2-0280 |
| Номинальное напряжение VAC | 400 В |
| Скорость вращения | 800-2500 об/мин |
| Макс. темп. окр. среды °C | +60 |
| Расход воздуха qv | 11000-12000 м3/час |
| Вес | 18 кг |
| Типоразмер | 526 х 472 х 421 мм |
| Уровень шума | 95 дБ |
Центробежный вентилятор двухстороннего всасывания Nicotra-Gebhardt ADH E2-0280 является ременноприводным. Передача вращения от ротора к валу рабочего колеса осуществляется посредством ременного привода.
Основным узлом является радиальное рабочее колесо, оснащенное 42 загнутыми вперед лопастями. Аэродинамическая оптимизация лопастной конструкции позволила добиться повышения результативности, снижения уровня шума и вибраций.
К основным плюсам данного исполнения следует отнести:
Двигатель в комплект поставки не входит и подбирается отдельно согласно требованиям технической документации изделия.

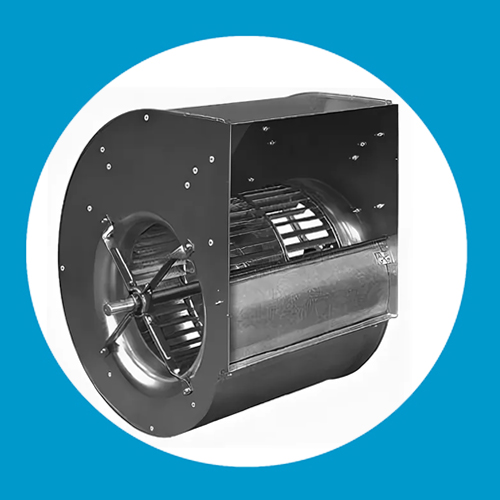

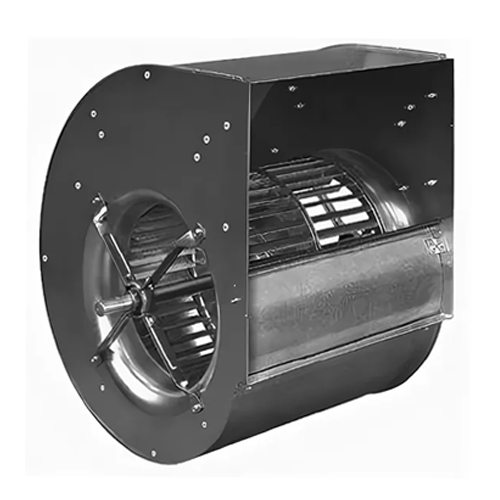

Внешне центробежный вентилятор Nicotra-Gebhardt ADH E2-0280 представляет собой прочную конструкцию, состоящую из спиралевидного фальцованного корпуса без выходного фланца, закрепленного внутри прямоугольной опорной рамы.
Внутри корпуса расположено рабочее колесо с валом вращения, который соединяется посредством ременной передачи с электродвигателем. Крыльчатка выполнена в виде 42 загнутых вперед лопастей.

Серия ADH E2 являются усовершенствованной версией предыдущей серии ADH. Она включает в себя высокопродуктивные радиальные устройства в спиралеобразном фальцованном корпусе, не имеют выходного фланца и установлены на прямоугольную опорную раму.
Опорный узел построен на легких подшипниках на креплениях с профильным раскосом. Это техническое решение значительно увеличило срок службы вентиляторов.
Конструкция вентилятора основана на центробежном рабочем колесе, оснащенном 42 изогнутыми и аэродинамически оптимизированными лопастями. Внутри колеса расположен вращающий вал.
Данный узел установлен внутри спиралеобразного фальцованного корпуса. Корпус изготовлен без фланца и оснащен прямой перегородкой и стоячим фальцем. Опорной частью устройства служит прямоугольная рама.

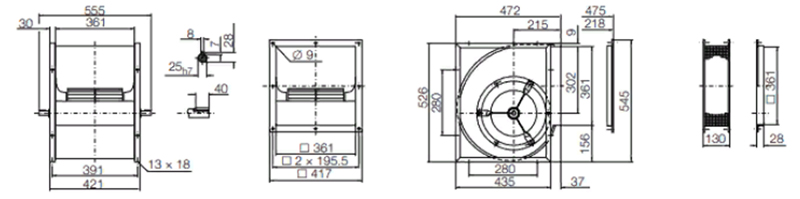

Диаметр крыльчатки составляет 280 мм. Полные монтажные габариты корпусной конструкции в раме — 526х472х421 мм. Вес крыльчатки составляет 3,5 кг, а собранное изделие в полной комплектации весит 18 кг

Корпус, рама и рабочее колесо изготовлены из стального оцинкованного листа. Он не поддается окислению, хорошо выдерживает нагрузки и нагрев, а также износоустойчив. Для производства вала использована оцинкованная сталь с гальваническим методом обработки — благодаря этому решению вентилятор может устанавливаться снаружи здания и свободно контактировать с факторами атмосферного воздействия.

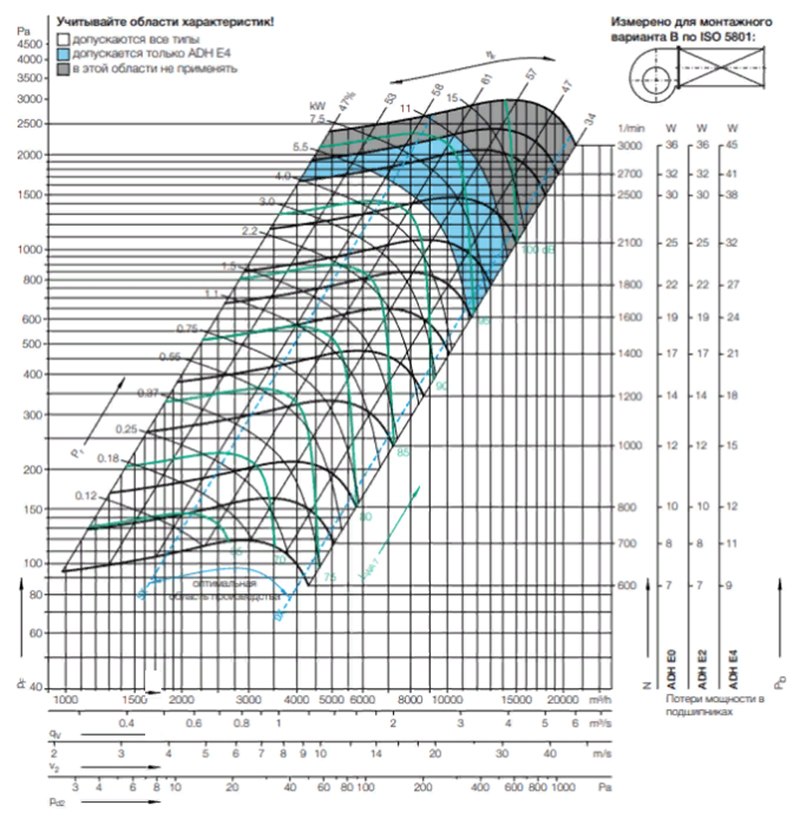

Средняя скорость вращения составляет 800-2500 оборотов в минуту. Уровень производительности по воздуху при этом достигает параметров 11000-12000 кубических метров в час. Давление внутри потока возрастает от нуля до 1700 Па. Максимальный уровень шума, издаваемый работающими узлами, не превышает 95 дБ.

Радиальный вентилятор двухстороннего всасывания Nicotra-Gebhardt ADH E2-0280 предназначен для перемещения воздуха и подобных ему газообразных сред, кроме агрессивных и взрывоопасных. Он также может использоваться для наружной установки под открытым воздухом.
Максимальная температура перемещаемой воздушной массы не должна превышать уровня +60С.
Установка и подключение должны выполняться с соблюдением рекомендаций производителя, указанных в техническом паспорте, а также общих требований электробезопасности. Монтажные работы должны производиться лицами, имеющими специальную квалификационную подготовку.
