Вентилятор ADH E2-0315 обзор, характеристики

Представляем вашему вниманию обзор вентилятора ADH E2-0315, входящего в серию модернизированных центробежных вентиляторов ADH-E производителя Никотра Гебхарт. Они созданы на базе предыдущей линейки ADH.

Это высокопроизводительное оборудование двухстороннего всасывания, демонстрирующее повышенную выносливость и работоспособность по сравнению в более ранней версией.

Описание

Модель ADH E2-0315 представляет собой радиальный вентилятор с диаметром рабочего колеса 315 мм, заключенный в фальцованный спиралевидный корпус на прямоугольной монтажной раме. Выходной фланец в этом исполнении не предусмотрен. Корпусным материалом служит листовая оцинкованная сталь.

Рабочее колесо оснащено 38 загнутыми вперед лопастями из оцинкованной стали. Его масса составляет 4,6 кг. Обеспечивает двухстороннее всасывание. Приводится в движение при помощи ременного привода.

Вращательный вал гальванически оцинкован для противодействия влажности и ржавчине. Узел вращения построен на легких подшипниках с креплениями и профильными раскосами. Каждый подшипник не требует обслуживания, снабжен сферическим самоустанавливающимся кольцом и помещен изоляционную гильзу из прочной резины. Балансировка выполнена в соответствии со стандартами ISO 1940.

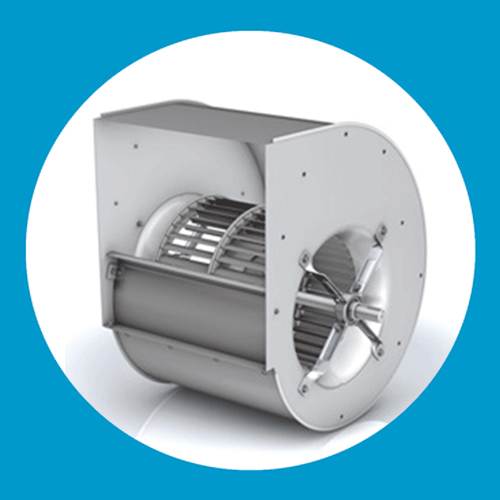

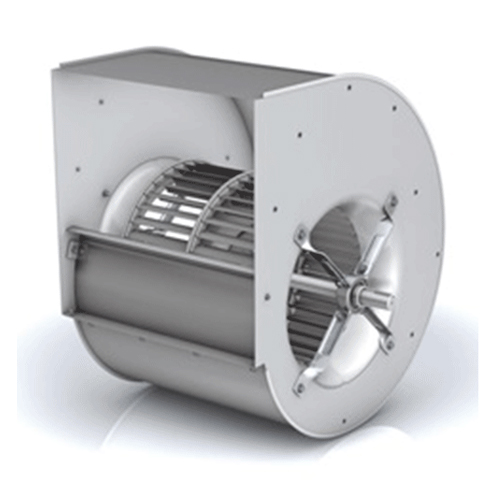

Внешний вид

Технические характеристики

Наименование	Значение
Модель	ADH E2-0315
Частота Hz	60
Скорость вращения	1230 об/мин
Входная мощность	5,5 Вт
Макс. темп. окр. среды °C	+80
Расход воздуха qv	0,77 м3/час
Уровень звукового давления	16-19 дБА
Вес	22 кг
Типоразмер	606 x 600 x 524 мм

Оптимальная скорость вращения рабочего колеса составляет 2100 оборотов в минуту. Инерционный момент при этом составляет 0,1 кг/м2. Максимальные значения рабочего давления составляют до 1400 Па.

Комплектация и упаковка

Стандартная комплектация по умолчанию включает собранные в единый узел рабочее колесо с вращательным валом, спиралеобразный корпус и прямоугольную рамку. Электропривод в комплект поставки не входит.

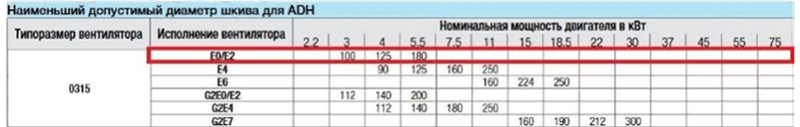

Дополнительно могут быть заказаны рамки для установки шкивов ременной передачи.

Вентиляторы из этой серии

Серия ADH-E является модификацией предыдущей линейки ADH. По сравнению с предшествующими моделями эти вентиляторы оснащены корпусами со стоячим фальцем и прямой перегородкой, а также усовершенствованными рабочими колесами барабанного типа с загнутыми вперед лопастями. Валы вращения имеют гальваническую оцинковку поверхности.

Увеличено количество типоразмеров. Несколько снижен объемный расход воздуха (с 300 до 120 тысяч кубометров в час) и повышено нагнетаемое давление (с 1800 до 2200 Па).

Уровень звуковой мощности, шум

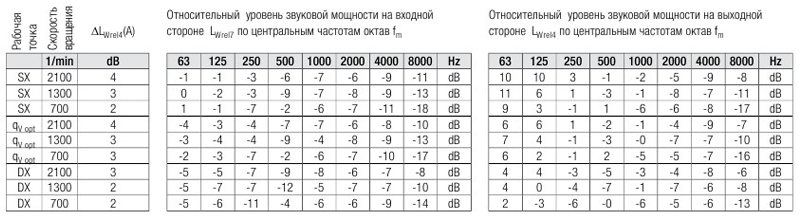

Вентилятор ADH E2-0315 отличается низкими показателями акустического шума во время работы. Более подробные характеристики частот и параметров приведены ниже.

Схема подключения

Подключение вентилятора к двигателю и сети питания осуществляется посредством клеммной коробки. Схема подключения клемм приведена в руководстве по эксплуатации каждого отдельного электродвигателя.

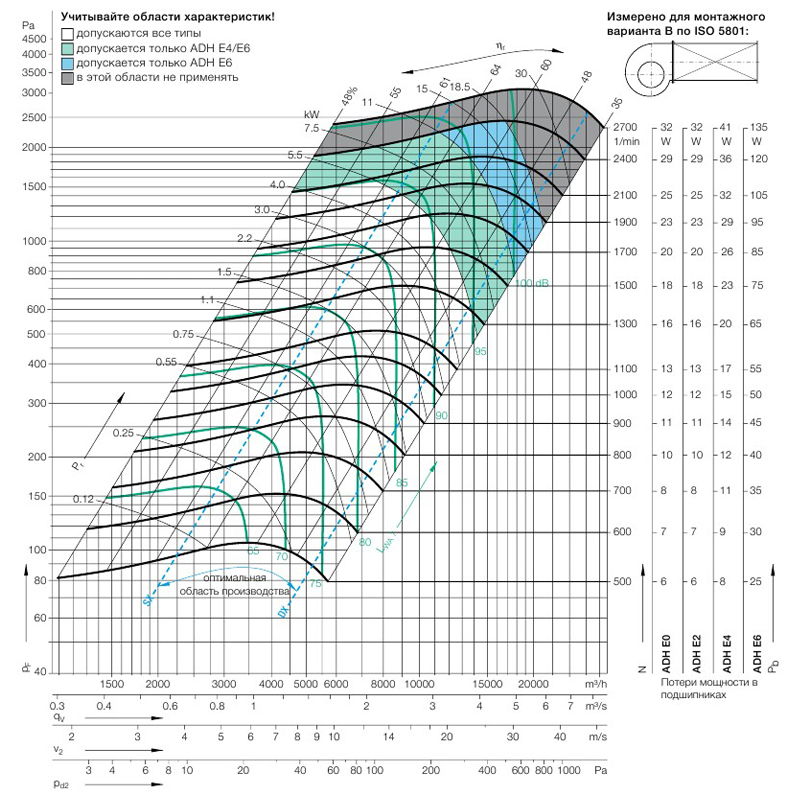

Аэродинамические характеристики, график производительности

На максимальных оборотах (2200 об/мин) вентилятор создает воздушный поток производительностью до максимальных значений 120000 м3/ч Точные характеристики зависят от скорости вращения и сопутствующих параметров.

Конструкция, компоненты

Конструктивно модель представляет собой барабанное колесо с расположенными на нем 38 загнутыми вперед лопастями, помещенное в спиралевидный стальной корпус.

Корпусная коробка дополнительно оснащена прямоугольной монтажной рамой. В движение устройство приводится валом вращения с установленными в нем подшипниками качения закрытого типа.

Электродвигатель

Электродвигатель подключается к вентилятору посредством ременной передачи и в комплект поставки не входит. Допускаются к применению стандартные двигатели со степенью защиты не менее IP55 и термозащиты класса F. Обязательно наличие терморезисторов, возможно наличие преобразователя частот.

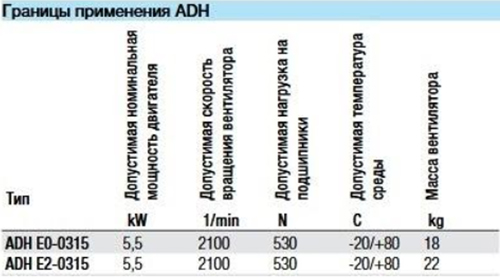

Допустимая мощность не должна превышать 5,5 КВт, обеспечивая скорость вращения не выше 2100 оборотов в минуту при максимальной нагрузке на подшипники не более 530 Н.

Рабочее колесо

По сравнению с аналогичной моделью более ранней серии конструкция рабочего колеса спроектирована как более выносливая и стойкая к влажности, перепадам температур и атмосферным воздействиям.

Улучшено крепление лопастей, установлен вал из листовой стали, оптимизирована балансировка и уменьшен уровень акустического шума. Увеличены показатели надежности и безопасности.

Особенности серии ADH — исполнение: E0, E2, E4, E6, E7, G2E, R, K1, K2

Обновленная серия ADH в исполнениях E0, E2, E4, E6, E7, G2E, R, K1, K2 отличается расширенной линейкой типоразмеров. Минимальный диаметр теперь составил 160 мм, а максимальный — 630 мм, в то время как предыдущая серия стартовала от 630 мм и заканчивалась 1000 мм.

В типоразмерный ряд входят 5 единичных и 5 сдвоенных конструктивных вариантов, представленных во всех диаметрах. Габаритно-присоединительные размеры линеек полностью соответствуют аналогам.

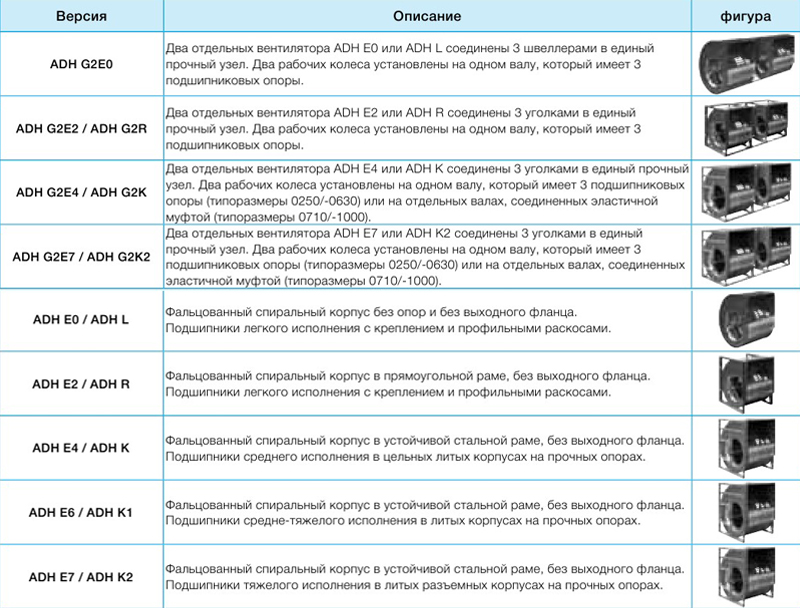

Исполнения E0, E2, E4, E6, E7, G2E, R, K1, K2

Чертеж и габаритные размеры вентилятора

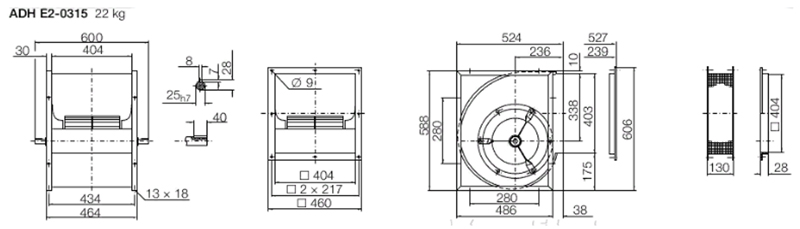

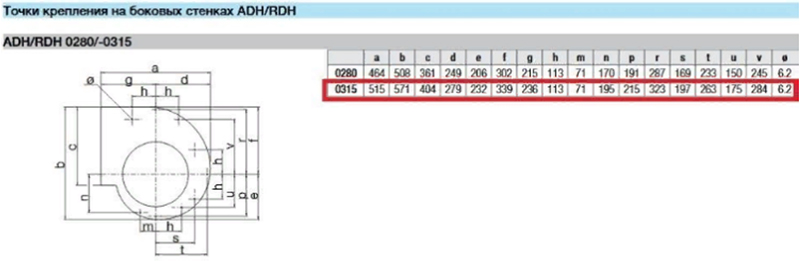

Габаритно-присоединительные размеры для монтажа вентилятора ADH E2-0315 приведены на схеме:
