Обзор вентилятора Ebmpapst w2e200-hk38-01

Предлагаем вашему вниманию детальный обзор вентилятора Ebmpapst w2e200-hk38-01 — одного из наиболее продуктивных компактных устройств, применяемого в системах подачи воздуха, охлаждения и кондиционирования бытового и промышленного назначения.

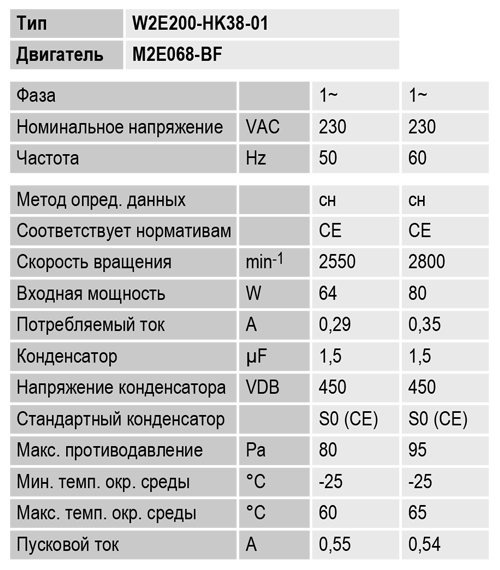

Технические характеристики

Наименование	Значение
Модель	W2E200-HK38-01
Двигатель	M2E068-BF
Номинальное напряжение VAC	230 В
Частота Hz	50; 60
Метод опред. данных	мн
Соответствует нормативам	CE
Скорость вращения	2550; 2800 об/мин
Входная мощность	64; 80 Вт
Потребляемый ток	0,29; 0,35 A
Конденсатор μF	1,5
Напряжение конденсатора VDB	450
Стандартный конденсатор	S0 (CE)
Макс. противодавление	80; 95 Pa
Мин. темп. окр. среды °C	-25
Макс. темп. окр. среды °C	+65
Вес	2,1 кг
Типоразмер	200 мм
Типоразмер двигателя	68
Покрытие ротора	С лакокрасочным покрытием черного цвета
Материал лопастей	Листовая сталь, с лакокрасочным покрытием черного цвета
Количество лопастей	7
Направление потока воздуха	V
Направление вращения	Левое, если смотреть на ротор
Вид защиты	IP44
Степень защиты	В зависимости от монтажного положения согл. EN 60034-5
Класс изоляции	«B»
Класс защиты от влаги (F)/класс защиты окружающей среды (Н)	H0 — сухая внешняя среда
Максимально допустимая темп. окружающей среды электродвигателя (трансп./хранение)	+80 °C
Минимально допустимая темп. окружающей среды электродвигателя (трансп./хранение)	-40 °C
Положение при монтаже	Любое
Отверстия для отвода конденсата	Со стороны ротора
Режим работы	S1
Опора двигателя	Шарикоподшипники
Контактный ток по IEC 60990 (измерительная схема рис. 4, TN-система)	< 0,75 mA
Защита двигателя	Реле температуры (TW), с внутренним переключением
Вывод кабеля подключения	Разл.
Класс защиты двигателя	I (если защитный провод подключен стороной заказчика)
Соответствие продукта стандартам	EN 60335-1; CE
Допуск	CSA C22.2 № 113; UL 1004-3; VDE; EAC; CCC

Описание, общие сведения

Компактный осевой вентилятор Ebmpapst w2e200-hk38-01 всасывающего типа является высокопроизводительным вентиляционным устройством, предназначенным для установки в воздухоподающих, кондиционирующих и пылеудаляющих системах, требующих мощности и полноценной отдачи при небольших габаритах и малой монтажной глубине.

Все элементы вентилятора выполнены из прочных износоустойчивых материалов, прошедших жесткие этапы тестирования на заводе-изготовителе. Это является гарантией качества, надежности и долговечности.

Преимуществами модели являются:

• высокий уровень стойкости как к нагрузкам и механическим воздействиям, так и к повышенным температурам и прочим неблагоприятным факторам;
• оптимальная производительность при экономичном потреблении электроэнергии и компактных габаритах;
• длительная работоспособность в любых условиях;
• простота монтажа даже при ограниченном пространственном доступе;
• удобство в эксплуатации.

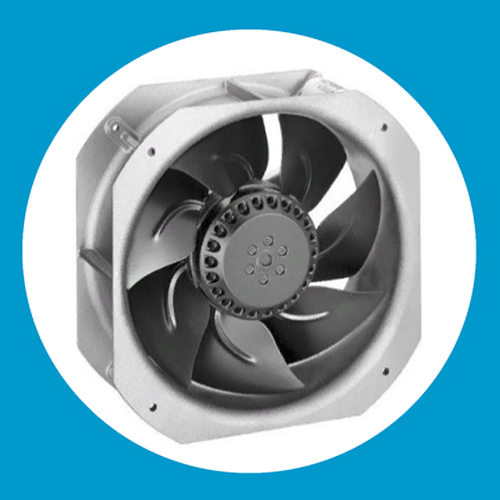

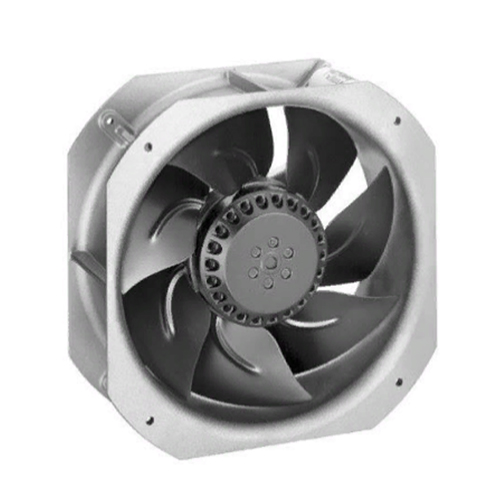

Внешний вид

Особенности серии

К особенностям данной серии относятся высокая устойчивость к износу и агрессивным внешним факторам, термостойкость и длительный ресурс работы в режиме непрерывного вращения. Возможно также подключение автоматики для управления рабочими параметрами — частотой вращения и производительностью устройства.

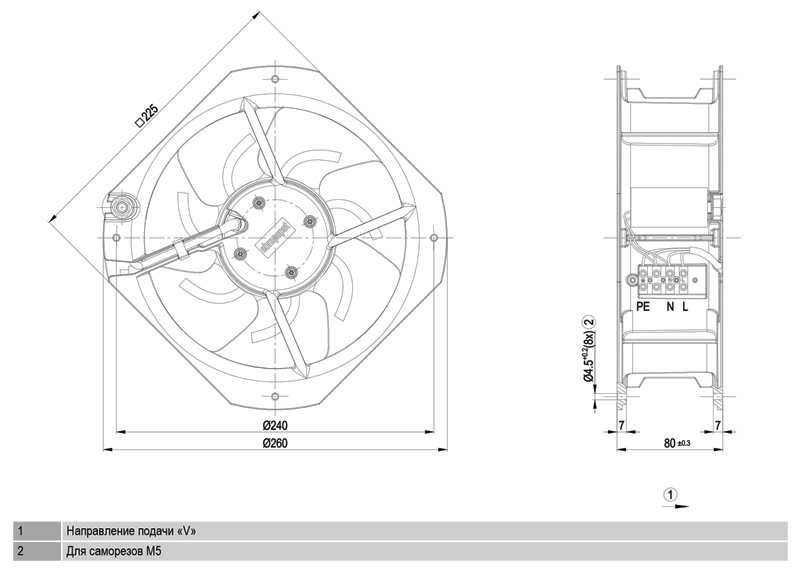

Размеры и конструкция

Конструктивно вентилятор Ebm w2e200-hk38-01 состоит из корпусной рамки со сглаженными углами, и осевой крыльчатки, установленной на роторе электродвигателя.

Диаметр крыльчатки составляет 200 мм, габариты собранного узла — 240х225х80 мм. Вес конструкции 2,1 кг.

Материалы изготовления

Корпусная рамка вентилятора изготовлена из алюминия, литого под высоким давлением, а рабочее колесо и лопасти — из стального листа с защитным черным лаковым покрытием.

Варианты исполнения и модификации

По предварительному запросу заказчика возможны исполнения защиты двигателя классом от IP20 до IP54.

Электродвигатель

Привод вентилятора представлен в виде двухполюсного однофазного асинхронного электродвигателя переменного тока с пусковым конденсатором M2E068-BF. Питание осуществляется от электрической сети 230 В с частотой 50 Гц. Уровень потребляемой устройством мощности составляет 64 Вт при силе тока 0,29 А.

Аэродинамические характеристики и производительность

Вращение двигателя осуществляется со скоростью до 2550 оборотов в минуту. При этом создается V-образный воздушный поток производительностью до 880 кубическим метров в час.

Давление потока возрастает до 80 Па. Уровень шума не превышает показателя 58 дБ, что тише, чем стандартный уличный фон.

Условия эксплуатации

Вентилятор предназначен для применения в термическом диапазоне от -25С до +60С. Рекомендованная температура эксплуатации — до +40С. В этом случае рабочий ресурс двигателя составляет 63000 часов. При работе на максимальных температурах он снижается до 60000 часов.

Перевозить изделие и хранить его без подключения можно при температуре от -40С до +80С.

Монтаж

Монтировать вентилятор и подключать его к сети питания должен специалист, имеющий соответствующую квалификацию. При этом необходимо строго следовать требованиям технической документации.

Производитель рекомендует дополнительно установить фильтр грубой очистки, который предотвратит попадание в вентилятор посторонних частиц, способных негативно повлиять на его работу.
