Предлагаем вниманию читателей обзор вентилятора W4E350-JN02-30 Ebmpapst — высокопроизводительной осевой модели, рассчитанной на универсальное применение в промышленном и коммерческом секторе.
Осевой вентилятор W4E350-JN02-30 Ebmpapst отличается высоким уровнем производительности, экономичным потреблением электроэнергии и надежностью эксплуатации. На лопасти нанесено защитное покрытие, обеспечивающее защиту от негативных воздействий внешней среды.
Он практически не издает шума, оснащен современной автоматикой и имеет возможность внешнего управления параметрами работы. Применяется в вентиляционных и охладительных системах воздуховодных коммуникаций, электрических схем и производственного оборудования (сушильных камер, турбин, пневмотехники, шахт и т. д.).
| Наименование | Значение |
| Модель | W4E350-JN02-30 |
| Двигатель | M4E074-DF |
| Номинальное напряжение VAC | 230 В |
| Частота Hz | 50 |
| Метод опред. данных | мн |
| Соответствует нормативам | CE |
| Скорость вращения | 1340 об/мин |
| Входная мощность | 165 Вт |
| Потребляемый ток | 0,73 A |
| Конденсатор μF | 4 |
| Напряжение конденсатора VDB | 400 |
| Стандартный конденсатор | S0 (CE) |
| Макс. противодавление | 75 Pa |
| Мин. темп. окр. среды °C | -40 |
| Макс. темп. окр. среды °C | +45 |
| Пусковой ток | 1,4 A |
| Расход воздуха qv | 2160 м3/час |
| Вес | 5,3 кг |
| Типоразмер | 350 мм |
| Покрытие ротора | С лакокрасочным покрытием черного цвета |
| Материал лопастей | Напрессованная, круглая листовая заготовка, с полимерным покрытием PP |
| Количество лопастей | 5 |
| Направление потока воздуха | V |
| Направление вращения | Слева, если смотреть на ротор |
| Вид защиты | IP44 |
| Степень защиты | В зависимости от монтажного положения согл. EN 60034-5 |
| Класс изоляции | «B» |
| Класс защиты от влаги (F)/класс защиты окружающей среды (Н) | H1 |
| Максимально допустимая темп. окружающей среды электродвигателя (трансп./хранение) | +70 °C |
| Минимально допустимая темп. окружающей среды электродвигателя (трансп./хранение) | -40 °C |
| Положение при монтаже | Горизонтальное расположение вала или ротор внизу; ротор вверху — по запросу |
| Отверстия для отвода конденсата | Со стороны ротора |
| Режим работы | S1 |
| Опора двигателя | Шарикоподшипники |
| Контактный ток по IEC 60990 (измерительная схема рис. 4, TN-система) | < 0,75 mA |
| Защита двигателя | Реле температуры (TW), с внутренней разводкой |
| Вывод кабеля подключения | Разл. |
| Класс защиты двигателя | I (если защитный провод подключен стороной заказчика) |
| Соответствие продукта стандартам | EN 60335-1; CE |
| Допуск | CCC; EAC |

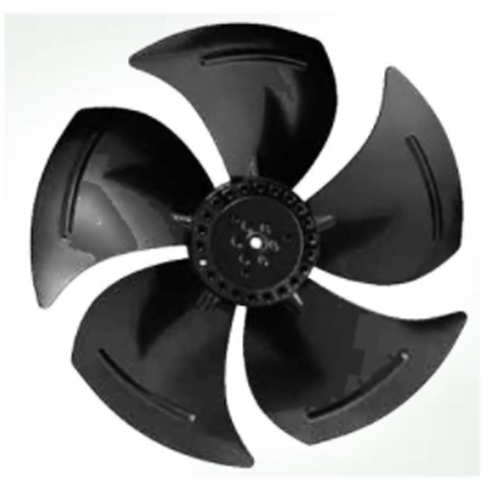

Внешне конструкция вентилятора представляет собой рабочее колесо с крыльчаткой, состоящей из 5 серпообразных лопастей, и интегрированной во втулку электрическим приводом. Вращающийся узел укомплектован цилиндрической рамкой со стеновым кольцом и защитной решеткой. Рабочие поверхности крыльчатки покрыты черным полимерным материалом. На ротор нанесен термостойкий лак черного цвета.

Вентилятор W4E350-JN02-30 относится к S серии. Ее особенности состоят в аэродинамически оптимизированной серпообразной форме лопастей. Это решение позволило добиться максимальной производительности при минимальных затратах энергии, повысив эффективность и КПД модели.
Востребованность обусловлена энергосберегающими свойствами и низким уровнем шума во время работы.

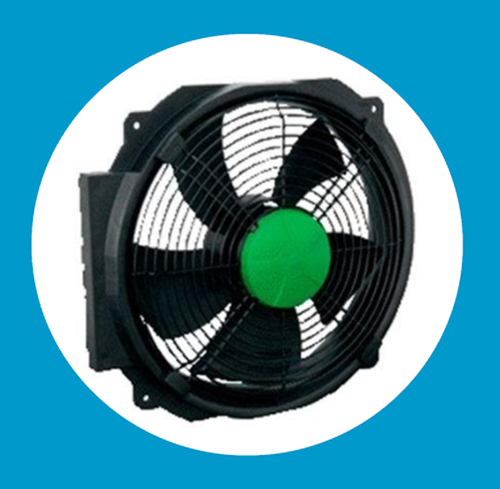

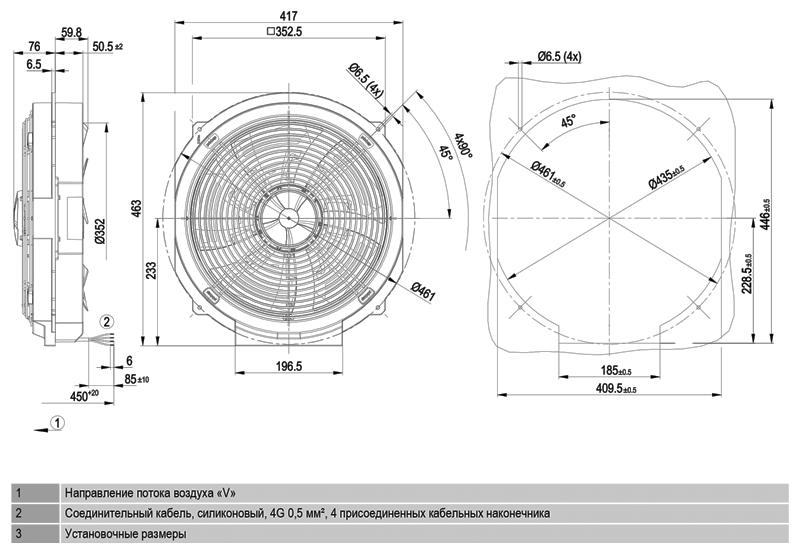

Конструкция компактного аксиального вентилятора состоит из напрессованной крыльчатки диаметром 350 мм, центральной втулки с размещенным внутри приводом, а также стенового кольца и защитной решетки. Со стороны ротора предусмотрено отверстие для отвода конденсата. Монтажный диаметр кольцевой рамки составляет 463 мм. Масса собранного устройства составляет 5,3 кг.

Материалами изготовления отдельных элементов вентилятора служат:
Ротор покрыт черным термоустойчивым лаком.
В качестве привода вентилятор W4E350-JN02-30 укомплектован 4-полюсным однофазным электродвигателем переменного тока M4E074-DF, рассчитанным на стандартное сетевое питание 230 В. Приводной узел оснащен шариковыми подшипниками с низкотемпературной смазкой.
Класс защиты двигателя IP44, категория изоляции В. Термозащита выполнена в виде контрольного термического реле с внутренней разводкой. Защита от влаги соответствует категории Н1.
Пусковой ток составляет 1,4 А, а потребляемая сила тока — 0,75 А. Потребляемая мощность на стандартных оборотах = 165 Вт. Емкость конденсатора двигателя — 4 мкФ.

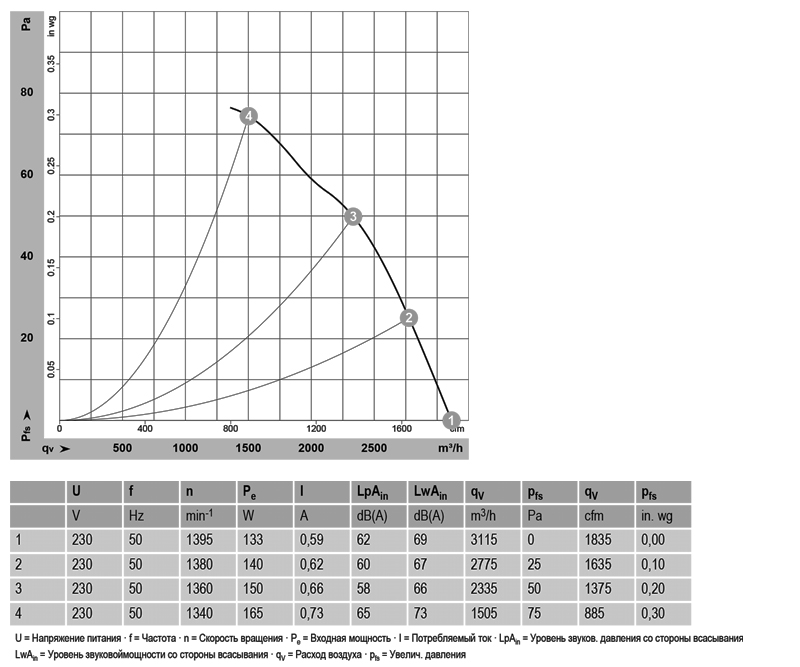

Рабочее колесо развивает скорость вращения до 1340 оборотов в минуту, формируя воздушный поток производительностью до 3115 кубометров в час. НАправление потока V-образное, всасывающее. Шумовой фон не превышает 62 дБ.

Вентилятор может эксплуатироваться в условиях невысокой влажности, в температурном диапазоне от -40С до +45С. Транспортировать и хранить на складе разрешается при допустимом диапазоне от -40С до +70С.
Монтаж осуществляется в горизонтальном положении двигательного вала. Ротор стандартно может располагаться внизу, по запросу заказчика возможно верхнее расположение.

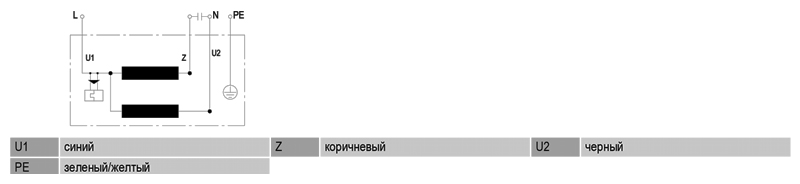

Подключение в сеть осуществляется согласно техническому паспорту изготовителя.

По индивидуальному запросу вентилятор может поставляться без корпусных элементов, решеток и монтажных колец.
