Представляем вниманию посетителей подробный обзор вентилятора Ebmpapst a4d500-aj03-01 немецкого производства — надежного, выносливого и производительного устройства, применяемого в различных отраслях вентиляции, кондиционирования и воздухоснабжения.
| Наименование | Значение |
| Модель | A4D500-AJ03-01 |
| Мотор | M4D110-EF |
| Номинальное напряжение VAC | 400 В |
| Частота Hz | 50 |
| Скорость вращения | 1340; 1060 об/мин |
| Входная мощность | 710; 480 Вт |
| Ток | 1,4; 0,8 A |
| Макс. противодавление | 140; 87 Pa |
| Мин. темп. окр. среды °C | -40 |
| Макс. темп. окр. среды °C | +60 |
| Расход воздуха qv | 5995 м3/час |
| Вес | 7,7 кг |
| Типоразмер | 500 мм |
| Типоразмер двигателя | 110мм |
| Покрытие ротора | С лакокрасочным покрытием черного цвета |
| Материал клеммной коробки | Полимер PP |
| Материал лопастей | Напрессованная, круглая листовая заготовка, с полимерным покрытием PP |
| Количество лопастей | 5 |
| Направление потока | «V» |
| Направление вращения | Левое, если смотреть в сторону ротора |
| Степень защиты | IP54 |
| Класс изоляции | «F» |
| Максимально допустимая темп. окружающей среды электродвигателя (трансп./ хранение) | +80 °C |
| Минимально допустимая темп. окружающей среды электродвигателя (трансп./ хранение) | -40 °C |
| Положение при монтаже | Горизонтальное расположение вала или ротор внизу; ротор вверху — по запросу |
| Отверстия для отвода конденсата | Со стороны ротора |
| Опора двигателя | Шарикоподшипники |
| Режим работы | S1 |
| Контактный ток по IEC 60990 (измерительная схема рис. 4, TN-система) | <= 3,5 mA |
| Электрическое подсоединение | Через клеммную коробку |
| Защита двигателя | Реле температуры (TW) выведено, изолировано от основания |
| Вывод кабеля подключения | Осев. |
| Класс защиты | I (если защитный провод подключен стороной заказчика) |
| Класс защиты двигателя | I (если защитный провод подключен стороной заказчика) |
| Соответствие продукта стандартам | EN 61800-5-1; CE |
| Допуск | VDE; CCC; EAC |
Осевой вентилятор одностороннего всасывания Ebmpapst a4d500-aj03-01 обладает компактными габаритами и эргономичной конфигурацией, за счет чего легко устанавливается даже в труднодоступных участках вентиляционных коммуникаций.
Устройство рассчитано на бесперебойную работу в режиме непрерывного вращения. Благодаря своим качествам широко применяется в вентиляционных и кондиционирующих системах, а также при организации воздухоснабжения и пылеудаления в помещениях жилого, коммерческого или промышленного назначения. Возможно применение в машиностроении, сельском хозяйстве и охлаждении промышленного оборудования.
К основным преимуществам этой модели относятся:
В этой серии производитель использовал технологию Гринтек, направленную на оптимизацию рабочих параметров и экономичность эксплуатации вентилятора.

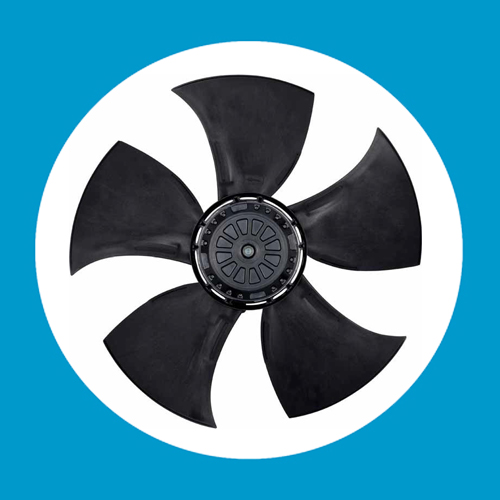

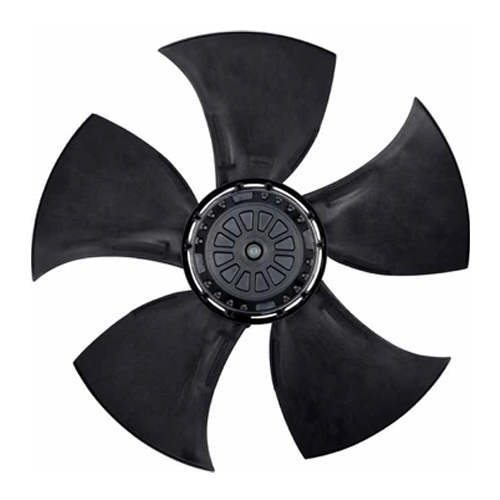

Внешне аксиальный вентилятор Ebm a4d500-aj03-01 — это рабочее колесо без дополнительных защитно-монтажных элементов черного цвета. Крыльчатка состоит из 5 серпообразных лопастей, расположенных на валу электропривода. Со стороны ротора располагается отверстие для отвода образующегося конденсата.

Данная серия осевых вентиляторов компании Ebmpapst отличается особой аэродинамически оптимизированной формой лопастей HyBlade. Их конфигурация обеспечивает эффективную транспортировку воздушных масс при минимальных нагрузках и затратах энергии.
Дополнительный плюс — широкий типоразмерный ряд, позволяющий подобрать необходимую модель для любых условий.
Конструктивно вентилятор состоит из крыльчатки, напрессованной на вал электродвигателя, а также клеммной коробки. Крыльчатка включает в себя 5 изогнутых лопастей.

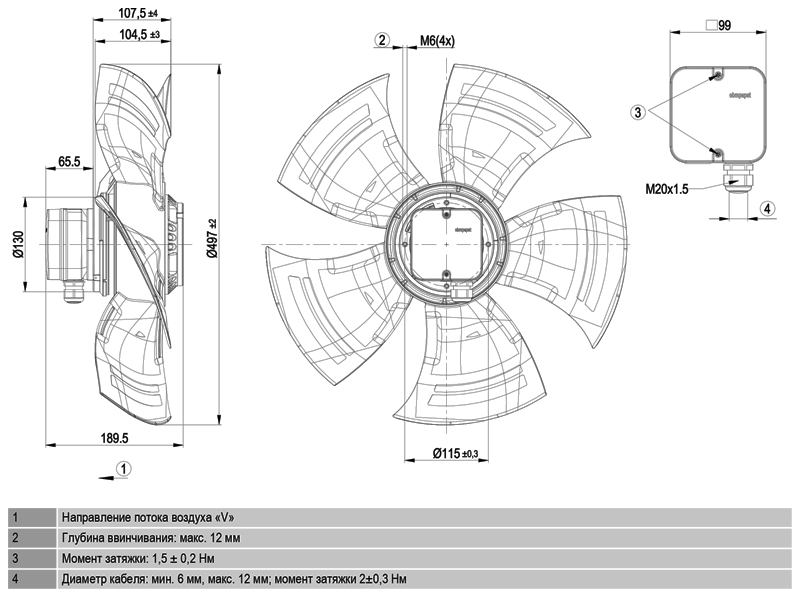

Диаметр крыльчатки составляет 500 мм, типоразмер двигателя — 115 мм, а монтажная глубина конструкции — 189,5 мм. Вес изделия составляет 7,7 кг.

Лопасти вентилятора изготовлены из напрессованной стальной листовой заготовки круглой формы. Металл покрыт защитным полимерным слоем полипропилена. Клеммная коробка сделана из изолирующего полипропилена.
В зависимости от потребности, вместо обычной поставки бескорпусной модели, заказчик может по предварительному уведомлению дополнительно получить защитную решетку, монтажное кольцо и раструб, не входящие в базовую комплектацию.
Приводным узлом служит 4-полюсный трехфазный электродвигатель M4D110-EF, предназначенный для подключения к сети питания переменного тока с напряжением 400 В и частотой 50 Гц.

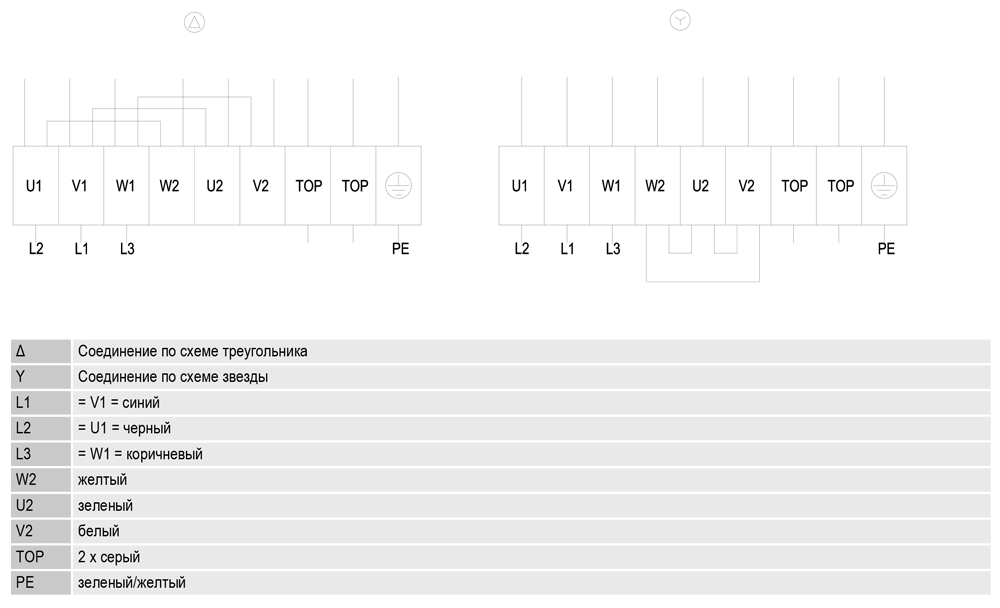

Схемой подключения может быть треугольник или звезда. При использовании способа «треугольник» входная мощность составляет 710 Вт, а сила тока — 1,4 А. Пусковой ток при этом равен 4,6 А. Если используется схема «звезда», то параметры составят 480 Вт, 87 А и 1,55 А соответственно.
Защита двигателя выполнена в соответствии с международным стандартом IP54, изоляция — F, а влагозащита по категории H2. Также конструкцией предусмотрено термозащитное контрольное реле с выводом и изоляцией от основания.

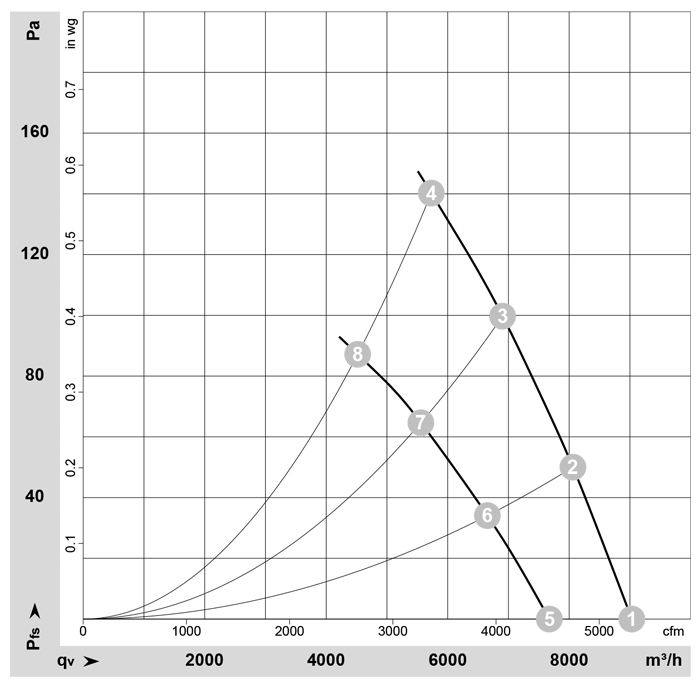

Скорость вращения вала мотора достигает показателей 1180-1395 оборотов в минуту. Производительность по воздуху при этом может составить до 7675-9030 кубических метров в час при увеличении давления от нуля до 87-140 Па. Громкость работы вентилятора не превышает уровня 75 дБ.

Температурный диапазон эксплуатации вентилятора установлен в пределах от -40С до +60С. Складское хранение и транспортировка разрешается при температуре до +80С.
Монтаж вентилятора должен осуществляться квалифицированными специалистами. Установка стандартно предусмотрена в положении вала горизонтально или ротором вниз. По предварительному запросу заказчику может быть поставлена модификация с возможностью монтажа ротором вверх.
Подключение к электрической схеме осуществляется строго в соответствии со схемой, приведенной в техническом паспорте.

Рекомендуется использовать дополнительную фильтрацию воздуха для предупреждения попадания в работающие механизмы посторонних твердых частиц и грязи.
