Предлагаем вниманию читателей полный обзор вентилятора W4D350-CN08-31 Ebmpapst — функционального вентиляционного прибора немецкого производства, предназначенного для универсального монтажа.
Осевой нагнетающий вентилятор W4D350-CN08-31 Ebmpapst отличается компактными размерами, экономичным потреблением электроэнергии, устойчивостью к перепадам температур и высокой производительностью.
Модель широко применяется в бытовых и промышленных системах кондиционирования, вентиляции и охлаждения, а также в качестве кулера электрического оборудования. Отличительное преимущество — наличие термической защиты от перегрева двигателя в виде температурного предохранителя.

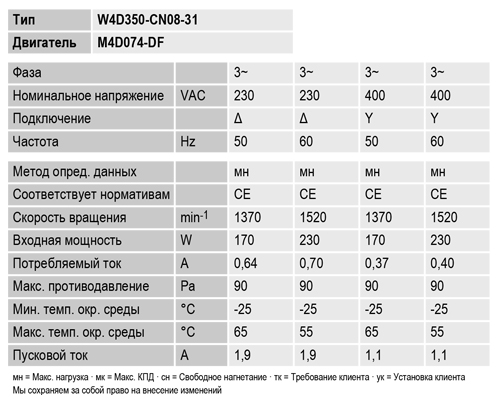

| Наименование | Значение |
| Модель | W4D350-CN08-31 |
| Двигатель | M4D074-DF |
| Номинальное напряжение VAC | 230; 400 В |
| Подключение | Y |
| Частота Hz | 50 |
| Метод опред. данных | мн |
| Соответствует нормативам | CE |
| Скорость вращения | 1370; 1520 об/мин |
| Входная мощность | 170; 230 Вт |
| Потребляемый ток | 0,37; 0,40 A |
| Макс. противодавление | 90 Pa |
| Мин. темп. окр. среды °C | -25 |
| Макс. темп. окр. среды °C | +65 |
| Пусковой ток | 1,9; 1,1 A |
| Расход воздуха qv | 2105 м3/час |
| Вес | 6,2 кг |
| Типоразмер | 350 мм |
| Покрытие ротора | С лакокрасочным покрытием черного цвета |
| Материал лопастей | Полимер PP |
| Количество лопастей | 5 |
| Направление потока воздуха | A |
| Направление вращения | Правое, если смотреть на ротор |
| Вид защиты | IP44 |
| Степень защиты | В зависимости от монтажного положения согл. EN 60034-5 |
| Класс изоляции | «F» |
| Класс защиты от влаги (F)/класс защиты окружающей среды (Н) | H0+ |
| Максимально допустимая темп. окружающей среды электродвигателя (трансп./хранение) | +80 °C |
| Минимально допустимая темп. окружающей среды электродвигателя (трансп./хранение) | -40 °C |
| Положение при монтаже | Горизонтальное расположение вала или ротор внизу; ротор вверху — по запросу |
| Отверстия для отвода конденсата | Со стороны ротора |
| Режим работы | S1 |
| Опора двигателя | Шарикоподшипники |
| Контактный ток по IEC 60990 (измерительная схема рис. 4, TN-система) | < 0,75 mA |
| Вывод кабеля подключения | Разл. |
| Класс защиты двигателя | I (если защитный провод подключен стороной заказчика) |
| Допуск | CCC; EAC |

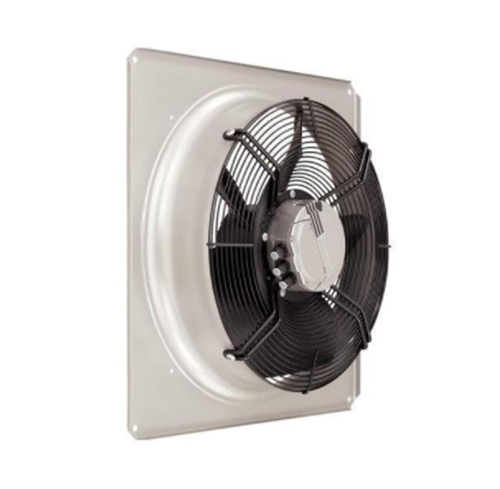

Внешняя конструкция вентилятора представляет собой рабочее колесо, оснащенное 5 изогнутыми лопастями. Электродвигатель интегрирован во втулку.
Рабочее колесо установлено внутри стенового монтажного кольца и закрыто защитной решеткой со стороны ротора.

Данная серия вентиляторов характеризуется небольшим весом конструкции за счет применения лопастей из прочного полипропилена. Такое техническое решение обеспечивает сочетание высокого КПД при минимальных затратах.
Конструктивно вентилятор состоит из сердечника с установленным внутри электроприводом, 5 лопастей, цилиндрического стенового кольца и защитной решетки.

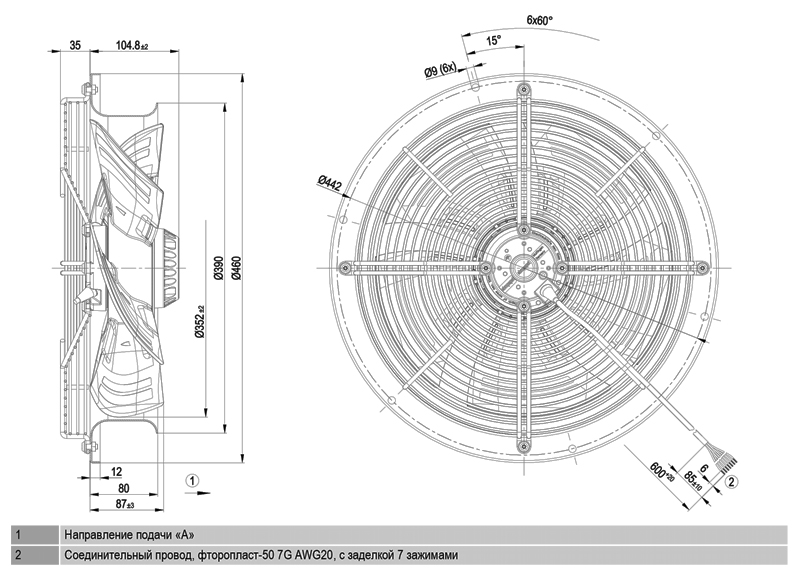

Диаметр крыльчатки — 350 мм. Размер стенового кольца — 460 мм, расстояние между монтажными отверстиями — 442 мм. Глубина конструкции с ротором и решеткой — 139,8 мм.
Материалами изготовления элементов модели W4D350-CN08-31 служат:
Ротор покрыт черным термостойким лаком.

По предварительному согласованию с заказчиком вентилятор может поставляться в прямоугольной стеновой рамке, либо с защитной решеткой без монтажных элементов.
Привод выполнен в виде трехфазного электродвигателя с классом защиты IP44 и классом изоляции F. В зависимости от схемы подключения к сети питания может работать от переменного тока с напряжением 230 В (при схеме треугольника) или 400 В (при подключении по схеме звезды).
Уровень потребляемого тока при частоте сети 50 Гц составляет от 0,64 до 0,37 А, а при частоте 60 Гц — от 0,7 до 0,4 А. Пусковой ток составляет 1,9 А для подключения типа треугольник и 1,1 А для подключения по типу звезда. Затраты мощности при максимальной нагрузке не превышают 170 Вт для сетей с частотой 50 Гц и 230 Вт — с частотой 60 Гц.

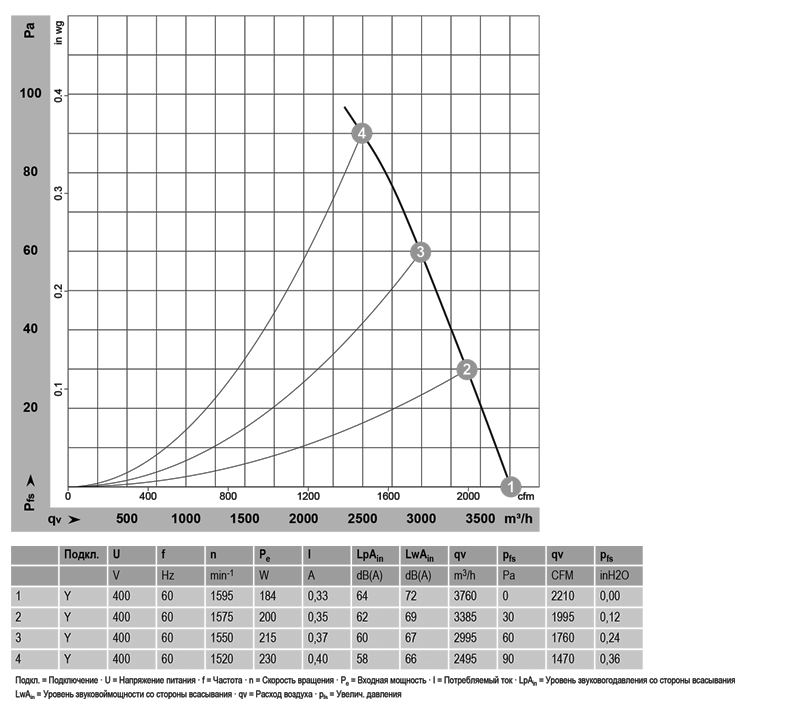

Привод вращает рабочее колесо со скоростью до 1370-1520 оборотов в минуту. Производительность А-образного нагнетаемого воздушного потока достигает максимальных параметров 3320 кубических метров в час, создавая давление до 90 Па. Уровень акустического шума во время работы не превышает максимума до 69 дБ.

Производителем предусмотрены максимальные допустимые диапазоны температур:
Допускается использование вентилятора при условиях умеренной влажности окружающего воздуха.
Монтаж вентилятора осуществляется в горизонтальном расположении вала привода или с ротором внизу. Для возможности монтажа ротором вверх необходимо предварительно уведомить поставщика.

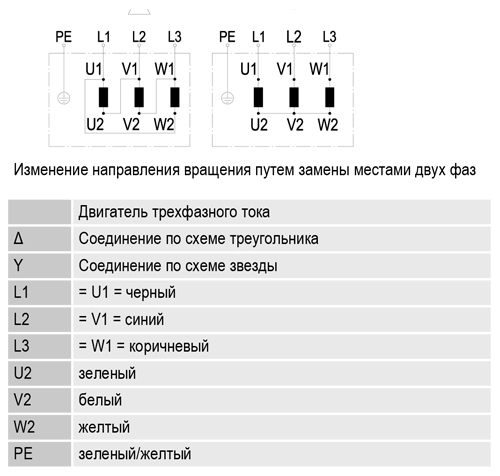

Электрическое подключение производится по принципу треугольника или звезды согласно принципиальной схеме, приведенной в техническом паспорте изделия.
