Обзор вентилятора Ebmpapst a6d910-aa01-01

Предлагаем вниманию читателей детальный обзор вентилятора Ebmpapst a6d910-aa01-01 немецкого производства. Это мощное универсальное вентиляционное устройство, успешно выполняющее функции воздухоподачи, охлаждения и воздухообеспечения в сложных эксплуатационных условиях.

Технические характеристики

Наименование	Значение
Модель	A6D910-AA01-01
Мотор	M6D138-NA
Номинальное напряжение VAC	400 В
Частота Hz	50
Скорость вращения	885; 685 об/мин
Входная мощность	2480; 1570 Вт
Ток	5,15; 2,9 A
Макс. противодавление	150; 90 Pa
Мин. темп. окр. среды °C	-40
Макс. темп. окр. среды °C	+50
Расход воздуха qv	21770 м3/час
Вес	27,8 кг
Типоразмер	910 мм
Покрытие ротора	Скрепление заливкой с алюминием
Материал клеммной коробки	Полимер PP
Материал лопастей	Вкладыш из алюминиевой пластины, с полимерным покрытием PP
Количество лопастей	5
Направление потока	«V»
Направление вращения	Справа, если смотреть в сторону ротора
Степень защиты	IP54
Класс изоляции	«F»
Максимально допустимая темп. окружающей среды электродвигателя (трансп./ хранение)	+80 °C
Минимально допустимая темп. окружающей среды электродвигателя (трансп./ хранение)	-40 °C
Положение при монтаже	Любое
Опора двигателя	Шарикоподшипники
Контактный ток по IEC 60990 (измерительная схема рис. 4, TN-система)	<= 3,5 mA
Электрическое подсоединение	Через клеммную коробку
Защита двигателя	С реле контроля температуры (TW)
Вывод кабеля подключения	Осев.
Класс защиты	I (если защитный провод подключен стороной заказчика)
Соответствие продукта стандартам	EN 60034; EN 61800-5-1; CE
Допуск	VDE, CSA, UL, CE

Описание, общие сведения

Осевой вентилятор Ebmpapst a6d910-aa01-01 всасывающего типа — это один из представителей защищенных и стойких к нагрузкам моделей, предназначенных для использования в системах вентиляции, воздухоочистки, охлаждения и осушения на бытовых и промышленных объектах.

В его конструкции предусмотрены все возможные элементы защиты и упрочнения, что позволяет не опасаться термических и механических нагрузок, влияния внешних факторов и износа.

Аэродинамика рабочего колеса рассчитана на достижение максимальной эффективности при минимальных затратах электроэнергии. При впечатляющих показателях производительности, работа вентилятора не сопровождается выраженным шумом — громкость не превышает стандартного уличного звукового фона.

К преимуществам следует также отнести:

1. эргономичные габариты;
2. экономичная и бесшумная работа;
3. универсальность монтажа;
4. высокие эксплуатационные параметры прочности и стойкости.

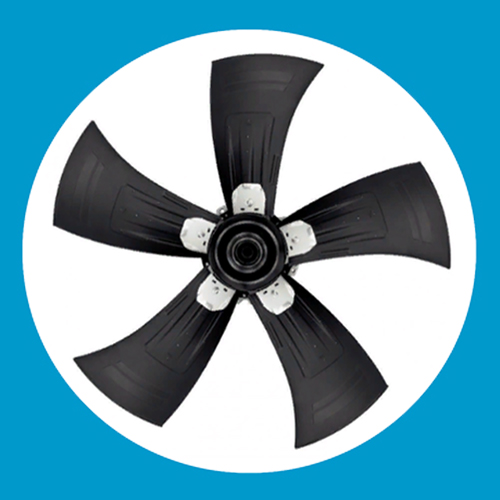

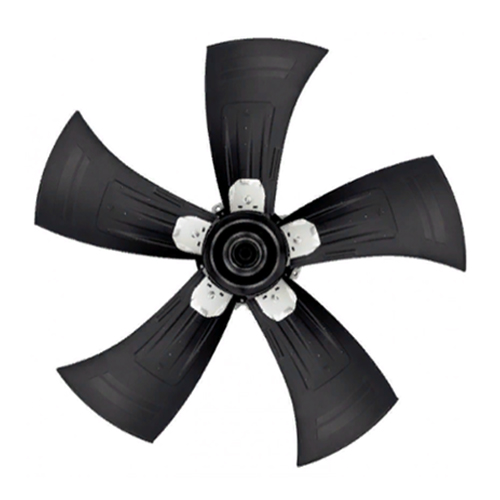

Внешний вид

Особенности вентилятора

Отличительной особенностью модели являются лопасти, изготовленные с применением технологии HyBlade. Их особая аэродинамически адаптированная форма позволяет снизить уровень шума и добиться оптимальной производительности при стандартных затратах ресурсов.

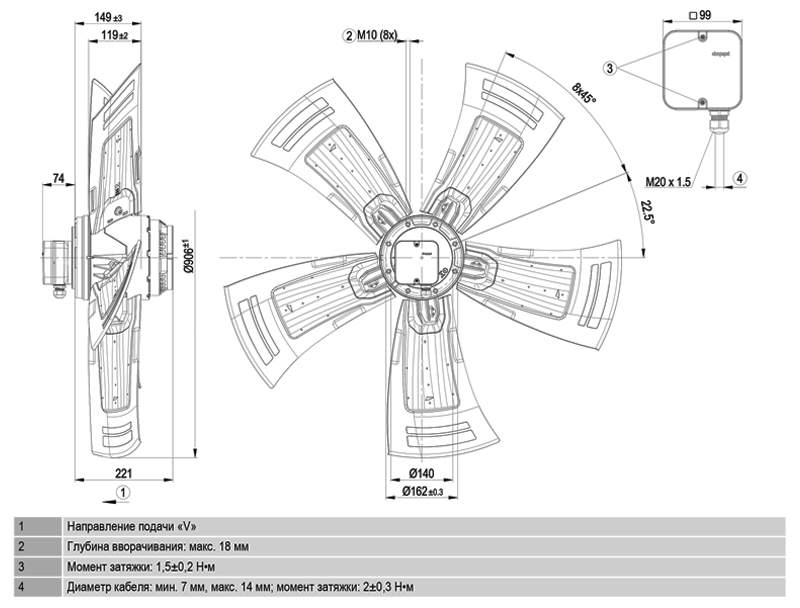

Размеры и конструкция

Конструкция вентилятора Ebm a6d910-aa01-01 состоит из крыльчатки и двигательного ротора с клеммной коробкой для подключения к сети питания. Каждая из 5 лопастей дополнена упрочняющим вкладышем.

Диаметр крыльчатки составляет 910 мм. Монтажная глубина конструкции — 295 мм. Типоразмер двигателя — 138 мм. Вес вентилятора в сборе — 27,8 кг.

Материалы изготовления

Материалами изготовления элементов вентилятора служат полипропилен и алюминий, Ротор закреплен с применением алюминиевой заливки. На лопастях установлены вкладыши в виде алюминиевых пластин. Клеммная коробка изготовлена из полипропилена. Из этого же материала выполнено защитное покрытие рабочих частей.

Варианты исполнения и модификации

По запросу заказчика вентилятор Ebmpapst a6d910-aa01-01 может дополнительно комплектоваться крепежными элементами, решетками и панелями.

Если установка вентилятора предусматривает длительное воздействие низких температур, возможно исполнение с морозоустойчивым типом подшипников.

Электродвигатель

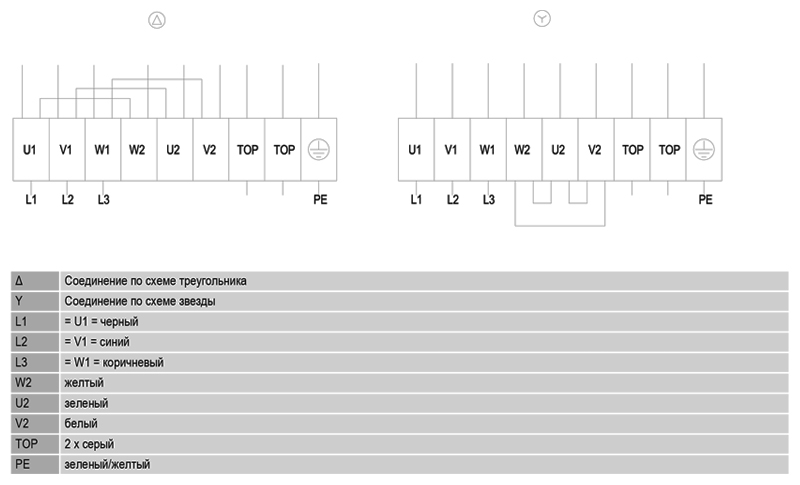

Приводным устройством вентилятора является 6-полюсный трехфазный электродвигатель переменного тока M6D138-NA, рассчитанный на питание от сети с напряжением 400 В и частотой 50 Гц. Возможно подключение в электрическую схему по принципам звезды и треугольника.

Уровень входной мощности составляет 2,48-1,57 кВт, в зависимости от схемы подключения, а потребляемый уровень тока — соответственно 5,15-2,9 А. Пусковой ток составляет 18,6 А при включении треугольником и 6,2 А при включении звездой.

Защита двигателя выполнена по классу IP54, изоляция — по классы F, а влагозащита — H2 (F3-1). Термозащита от перегрева и отключения выполнена в виде температурного реле, которое выведено и изолировано.

Опора вала представлена шариковыми подшипниками повышенной прочности, рассчитанными на работу в режиме непрерывного вращения. При необходимости они могут быть заменены на морозоустойчивые по предварительному запросу.

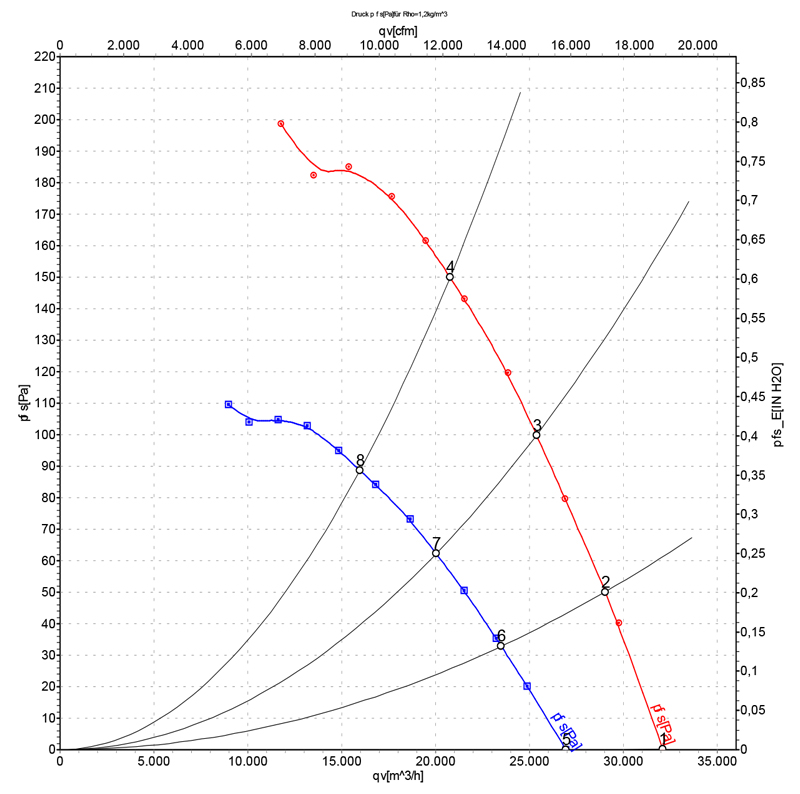

Аэродинамические характеристики и производительность

Вращение вала достигает скорости 685-885 оборотов в минуту, создавая V-образный воздушный поток производительностью до 32100 кубических метров воздуха в час. Увеличение давления при этом возрастает до 150 Па. Отвод конденсата, образуемого при прохождении воздушной струи, осуществляется через отверстия со стороны ротора и статора.

Условия эксплуатации

Модель предназначена для эксплуатации в сложных промышленных и бытовых условиях, в том числе при повышенных нагрузках. Допустимая температура среды составляет от -40С до +50С. Пуск двигателя в диапазоне от -25С до -40С допускается, но не на постоянной основе.

Для эффективной работы на морозе рекомендовано специальное исполнение с морозоустойчивым типом шарикоподшипников.

Транспортировка и хранение допускаются в температурном диапазоне от -40С до +80С.

Монтаж

Монтаж осуществляется в любом пространственном положении, с соблюдением требований производителя, приведенных в технической документации. Подключение к электросети производится посредством клеммной коробки.
