Вентилятор A6D800-AD01-01 ebmpapst — обзор, цена, характеристики

Среди многочисленных моделей вентиляционного оборудования для установки в системах вентилирования, охлаждения и сушки мы представляем вниманию потребителей универсальный вариант — немецкий осевой вентилятор A6D800-AD01-01 Ebmpapst, обзор, цена и основные характеристики которого приведены в данном обзоре.

Технические характеристики

Наименование	Значение
Модель	A6D800-AD01-01
Двигатель	M6D138-LA
Номинальное напряжение VAC	400 В
Частота Hz	50
Метод опред. данных	мн
Соответствует нормативам	CE
Скорость вращения	880; 670 об/мин
Входная мощность	1940; 1210 Вт
Потребляемый ток	3,9; 2,23 A
Макс. противодавление	160; 92 Pa
Мин. темп. окр. среды °C	-40
Макс. темп. окр. среды °C	+60
Пусковой ток	1,4 A
Расход воздуха qv	17215 м3/час
Вес	24 кг
Типоразмер	800 мм
Типоразмер двигателя	138
Покрытие ротора	Скрепление заливкой с алюминием
Материал лопастей	Вкладыш из алюминиевой пластины, с полимерным покрытием PP
Количество лопастей	5
Направление потока воздуха	V
Направление вращения	Правое, если смотреть на ротор
Вид защиты	IP54
Класс изоляции	«F»
Класс защиты от влаги (F)/класс защиты окружающей среды (Н)	H2
Максимально допустимая темп. окружающей среды электродвигателя (трансп./хранение)	+80 °C
Минимально допустимая темп. окружающей среды электродвигателя (трансп./хранение)	-40 °C
Положение при монтаже	Любое
Отверстия для отвода конденсата	Со стороны ротора
Режим работы	S1
Опора двигателя	Шарикоподшипники
Контактный ток по IEC 60990 (измерительная схема рис. 4, TN-система)	< 3,5 mA
Защита двигателя	Реле температуры (TW) выведено, изолировано от основания
Вывод кабеля подключения	Осев.
Класс защиты двигателя	I (если защитный провод подключен стороной заказчика)
Соответствие продукта стандартам	EN 60034-1 (2010); EN 61800-5-1; CE
Допуск	VDE; EAC

Таблица - Технические характеристики вентилятора A6D800-AD01-01 ebmpapst

Описание вентилятора

Немецкая модель Ebmpapst A6D800-AD01-01 — это универсальный осевой вентилятор 800 мм в диаметре, применяемый в промышленных и гражданских системах вентиляции и кондиционирования, а также охладительных либо сушильных установках. Диапазон рабочих температур составляет от -40С до +60С. Лопасти приводятся в движение трехфазным электрическим двигателем переменного тока.

Преимуществами модели являются небольшой вес (24 кг), низкий уровень шума (до 77 дБ), экономия электроэнергии при достаточной производительности, а также отсутствие вибраций.

Аэродинамические характеристики

Рабочее колесо осевого вентилятора развивает скорость вращения до 880 оборотов в минуту, создавая рабочее давление внутри воздуховода до 180 Па. При этом в воздуховоде формируется воздушный поток до 24100 кубических метров в час.

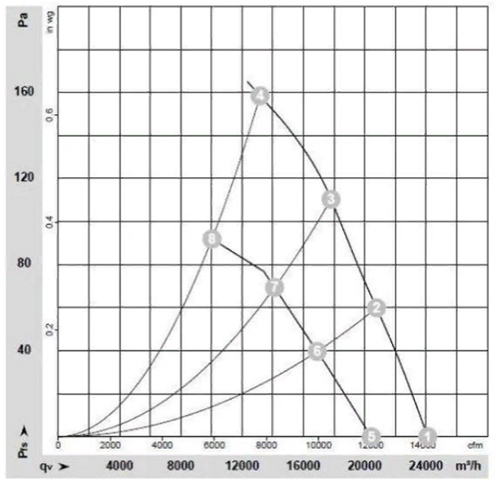

*График аэродинамических характеристик.*

Внешний вид

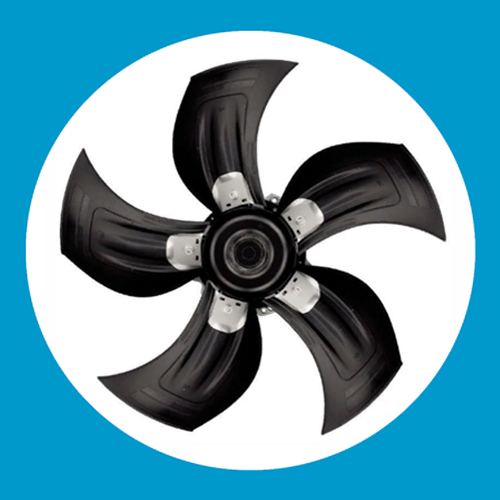

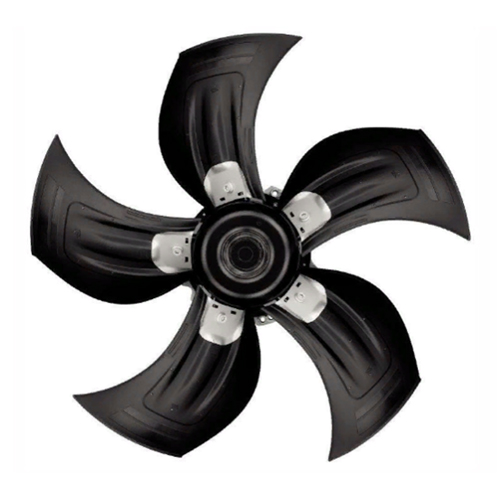

Осевой вентилятор A6D800-AD01-01 Ebmpapst изготовлен в виде бескорпусной конструкции с 5 изогнутыми серпообразными лопастями на алюминиевом сердечнике. Лопасти представляют собой стальные элементы с полимерным покрытием. Конструктивно это электродвигатель с внешним ротором, на котором расположена гибридная крыльчатка HyBlade, вращающаяся по часовой стрелке по направлению от ротора.

Комплектация и упаковка

На оптовую либо розничную реализацию аксиальный вентилятор Ebmpapst A6D800-AD01-01 поступает в собранном виде, готовом к подключению и монтажу.

Комплект поставки включает:

трехфазный электродвигатель;
внешний ротор;
рабочее колесо с 5 лопастями;
соединительные кабели;
технический паспорт, схема подключения и монтажа;
руководство по эксплуатации.

Крепежи и монтажные элементы при продаже не комплектуются.

Правила и критерии выбора

При выборе модели, диаметра, а также количества промышленных вентиляционных приборов для воздуховодов необходимо учитывать такие параметры:

сфера применения;
внешние условия — температура эксплуатации, уровень влажности и пыли;
уровень производительности по воздуху;
тип и фазы напряжения двигателя;
монтажные условия;
диаметр крыльчатки;
количество единиц для обеспечения заданных параметров вентиляции;
уровень шума и вибраций;
КПД модели;
материал изготовления, его прочность.

На основании требований к эксплуатационным параметрам подбираются модель, диаметр, количество оборудования.

Обслуживание оборудования

Техническое обслуживание во время эксплуатации включает удаление пыли и грязи с двигателя и крыльчатки, проверку состояния и степени износа. Частота профилактических осмотров, чисток и проверок указана в инструкции производителя.

При срабатывании защиты и отключении двигателя необходимо проконтролировать возврат параметров к нормативам, после чего перезапустить двигатель. Подшипники изготовлены в необслуживаемом виде, не требуют смазки во время использования.

Подключение и запуск

Подключение вентилятора Ebmpapst A6D800-AD01-01 осуществляется через клеммную коробку. Применяется два типа соединения — по схеме треугольника или по схеме звезды.

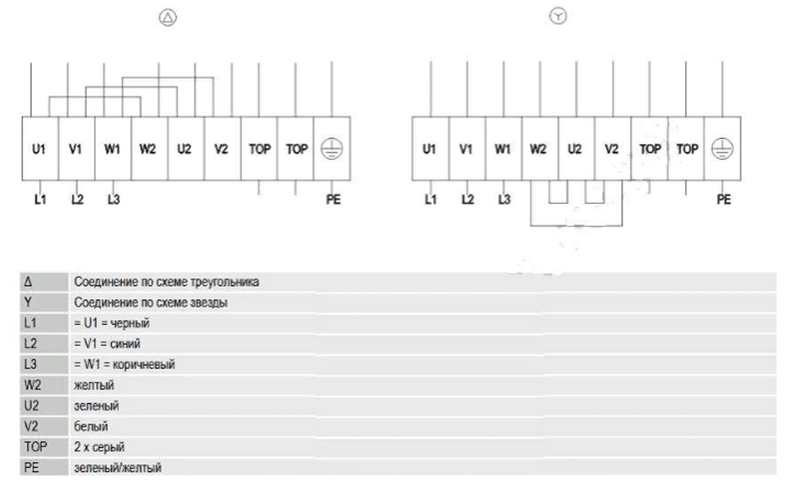

*Схема подключения клеммной коробки по схемам треугольника и звезды.*

Чертеж и габаритные размеры вентилятора Ebmpapst A6D800-AD01-01

Монтаж осуществляется в соответствии с габаритными размерами и конструктивными элементами крыльчатки.

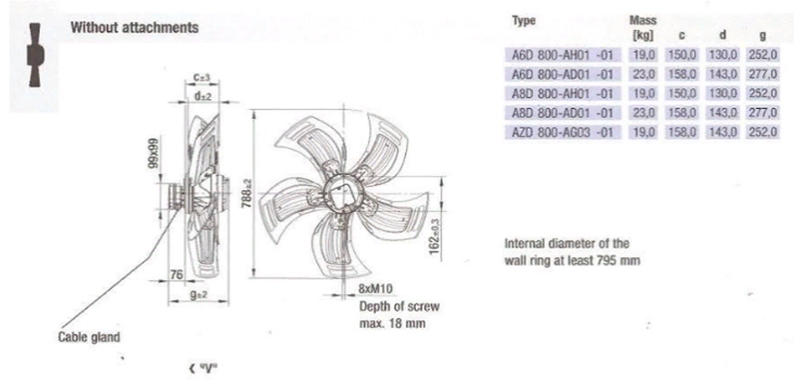

*Чертеж и размеры крыльчатки вентилятора.*

Рабочее колесо уникальной конструкции

Конструкция рабочего колеса состоит из стальных лопастей, покрытых вспененным полипропиленом. За счет этого достигается максимальная стойкость к механическим нагрузкам, а также минимальный вес оборудования.

Каждая лопасть профилирована и имеет серпообразную форму для снижения воздушного сопротивления при работе, а также уменьшения общего шумового фона. Эта инновация называется HyBlade — она запатентована компанией-изготовителем, поэтому применяется только в этой серии вентиляционного оборудования.

Экономичный двигатель

Рабочее колесо с лопастями устанавливается прямо на внешний ротор электродвигателя, работающего от переменной сети 400 В. Трехфазный мотор с классом изоляции F изготовлен на собственных мощностях компании и полностью соответствует рабочим характеристикам вентилятора.

Являясь единым узлом, состоящим из ротора и крыльчатки, вентилятор Ebmpapst A6D800-AD01-01 не теряет энергию при передаче момента силы. Кроме того, его легче балансировать, минимизируя вибрации при вращении.

Отличительным плюсом двигателя является повышенный КПД, энергоэффективность и экономичность. Защита от перегрева реализована в виде термореле, отключающего питание при повышении температуры.

Подшипники

В двигателе применены необслуживаемые подшипники, которые не требуют смазки либо дополнительного ухода. Поэтому комплекс процедур по обслуживанию минимизирован до внешней очистки от пыли и грязи.

ЕС — технология

Здесь не используется, тк D — это трехфазный двигатель, а ЕС движок маркируется буквой G
