Обзор вентилятора Ebmpapst a4d630-ah01-01

Представляем вниманию посетителей подробный обзор вентилятора Ebmpapst a4d630-ah01-01. Это типичная модель из высокопроизводительной линейки компании, предназначенная для широкого спектра применения в вентиляционных и воздухопроводных системах.

Технические характеристики

Наименование	Значение
Модель	A4D630-AH01-01
Двигатель	M4D138-HF
Номинальное напряжение VAC	400 В
Частота Hz	50
Метод опред. данных	мн
Соответствует нормативам	CE
Скорость вращения	1310; 1000 об/мин
Входная мощность	1970; 1290 Вт
Потребляемый ток	3,4; 2,1 A
Макс. противодавление	200; 115 Pa
Мин. темп. окр. среды °C	-40
Макс. темп. окр. среды °C	+60
Пусковой ток	14; 4,5 A
Расход воздуха qv	12645 м3/час
Вес	19,9 кг
Типоразмер	630 мм
Покрытие ротора	Скрепление заливкой с алюминием
Материал клеммной коробки	Полимер PP
Материал лопастей	Вкладыш из алюминиевой пластины, с полимерным покрытием PP
Количество лопастей	5
Направление потока воздуха	V
Направление вращения	Справа, если смотреть на ротор
Вид защиты	IP54
Степень защиты	В зависимости от монтажного положения согл. EN 60034-5
Класс изоляции	«F»
Класс защиты от влаги (F)/класс защиты окружающей среды (Н)	F3-1
Максимально допустимая темп. окружающей среды электродвигателя (трансп./хранение)	+80 °C
Минимально допустимая темп. окружающей среды электродвигателя (трансп./хранение)	-40 °C
Положение при монтаже	Любое
Отверстия для отвода конденсата	Со стороны ротора и статора
Режим работы	S1
Опора двигателя	Шарикоподшипники
Контактный ток по IEC 60990 (измерительная схема рис. 4, TN-система)	< 3,5 mA
Электрическое подсоединение	Через клеммную коробку
Защита двигателя	С реле контроля температуры (TW)
Вывод кабеля подключения	Осев.
Класс защиты двигателя	I (если защитный провод подключен стороной заказчика)
Соответствие продукта стандартам	EN 60034; EN 61800-5-1; CE
Допуск	CCC; EAC; VDE

Описание, общие сведения

Аксиальный бескорпусной вентилятор Ebmpapst a4d630-ah01-01 всасывающего типа был разработан немецким производителем для использования в высокомощных сетях вентиляции, кондиционирования, пылеудаления и воздухоподачи внутри коммуникаций жилых, коммерческих и промышленных объектов.

Крыльчатка вентилятора изготовлена с использованием прочных и качественных сертифицированных материалов с устойчивостью к температурным, механическим и пылевым воздействиям.

Двигатель сочетает в себе высокий класс защиты и изоляции, имеет устройство предохранения от перегрева. Шариковые подшипники, рассчитанные на режим непрерывного вращения, не требуют обслуживания и гарантируют длительную работоспособность.

Преимуществами модели можно назвать:

1. компактные габариты, эргономичную конфигурацию и малую монтажную глубину;
2. хорошую стойкость к износу и внешним воздействиям;
3. устойчивость к коррозии и окислению;
4. длительный срок службы;
5. простую и удобную установку, а также несложное подключение к сети питания посредством клеммной коробки.

Изготовитель гарантирует, что каждое изделие проходит тестирование на соответствие международным стандартам и отвечает самым жестким требованиям.

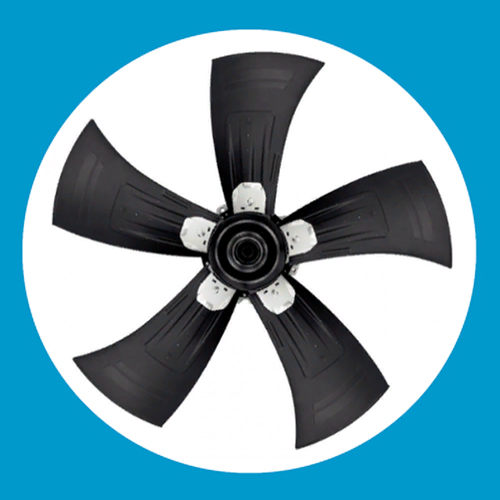

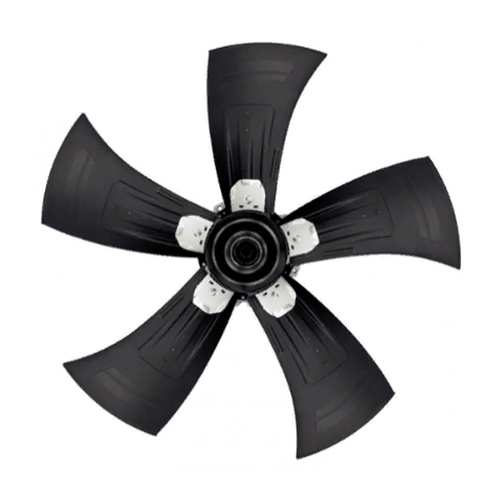

Внешний вид

Особенности серии

Данная серия отличается экономичностью энергопотребления, высокими КПД и производительностью по воздуху. Этих результатов конструкторам удалось добиться благодаря применению специальной лопастной конструкции HyBlade. Оптимально просчитанный угол атаки и аэродинамическая форма крыльчатки максимально эффективно транспортирует воздушные массы, снижая нагрузку на двигатель и опорные элементы.

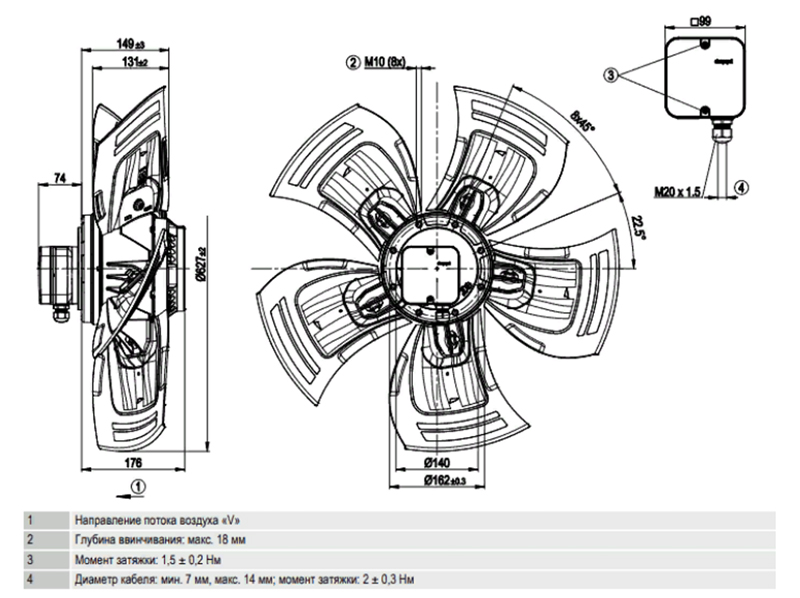

Размеры и конструкция

Конструктивно осевой вентилятор Ebm a4d630-ah01-01 состоит из электродвигателя, на вал которого установлена крыльчатка, состоящая из 5 серпообразных лопастей. Каждая лопасть имеет металлическую упрочняющую вставку.

Возле ротора установлена клеммная коробка, служащая для подключения кабелей питания. Со стороны ротора и статора располагаются отверстия для отвода образующегося в процессе эксплуатации конденсата.

Диаметр крыльчатки составляет 630 мм, а монтажная глубина конструкции — 250 мм. Общий вес устройства — 19,9 кг.

Материалы изготовления

Крыльчатка изготовлена из алюминиевой пластины с полимерным покрытием и снабжена упрочняющими вставками. Ротор вентилятора скреплен алюминиевой заливкой. Клеммная коробка выполнена из прочного полипропилена.

Варианты исполнения и модификации

В случае необходимости по предварительному запросу стандартная модель вентилятора может быть дополнена защитной решеткой, стеновой панелью или кольцом, а также другими монтажными элементами.

Электродвигатель

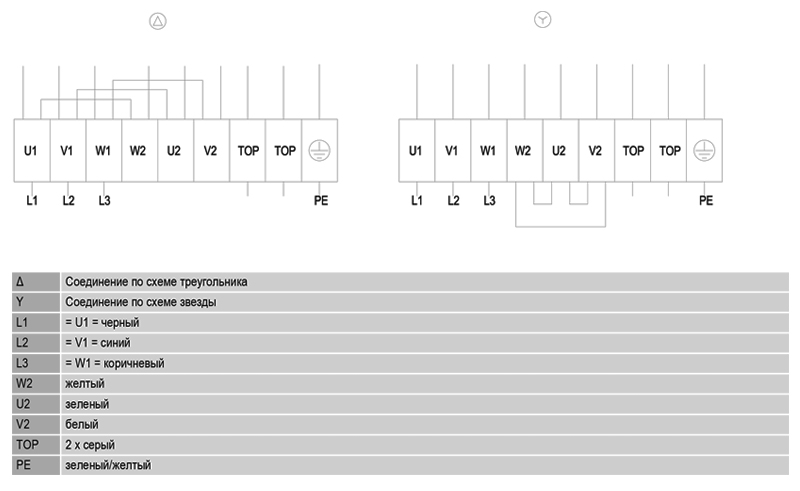

Приводной узел образован 4-полюсным трехфазным электродвигателем переменного тока M4D138-HF, рассчитанным на питание от сети 400 В с частотой 50 Гц. В зависимости от схемы подключения — треугольник или звезда — потребляемая мощность составляет 1,29-1,97 кВт при силе тока 11-200 А. Пусковой ток равен номиналу 4,5 А и 14 А соответственно.

Двигатель изготовлен с классом защиты IP54 и изоляционным классом F. Влагозащита соответствует категории F3-1. Мотор оснащен контрольным термореле, предохраняющим его от перегрева и отключения. Предусмотренный режим работы — S1 (непрерывное вращение).

Опорные шариковые подшипники изготовлены из износоустойчивых материалов и не требуют обслуживания.

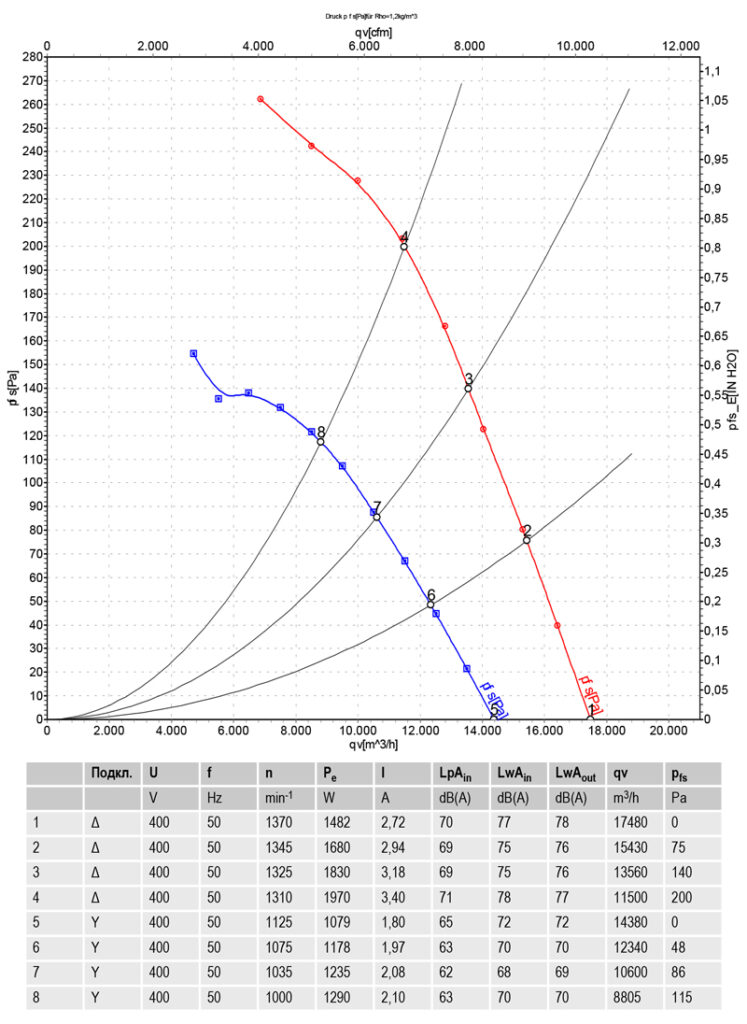

Аэродинамические характеристики и производительность

Вал электродвигателя развивает скорость вращения до 1370 оборотов в минуту. Воздушный поток, создаваемый лопастями, достигает показателей до 17480 кубических метров в час. Давление увеличивается с 0 до 200 Па. При этом уровень шума во время работы не превышает 78 дБ, то есть обычного фона городских улиц.

Условия эксплуатации

Работа вентилятора Ebm a4d630-ah01-01 допускается при температуре перемещаемой среды от -40С до +60С в бытовых и промышленных условиях. Перевозить и хранить отключенное устройство разрешается в температурном диапазоне от -40С до +80С.

Монтаж

Монтаж в коммуникациях допускается в любом пространственном положении. Подключать к электросети следует в соответствии с принципиальными схемами, приведенными в техническом паспорте изделия.

Монтаж должен выполняться квалифицированным специалистом. Также производитель рекомендует установку фильтра грубой очистки для предотвращения попадания посторонних частиц в работающие детали. Эта мера позволяет продлить срок бесперебойной работы.
