Представляем вашему вниманию подробный технический обзор вентилятора Ebmpapst a4e350-aq02-09 – универсальной осевой модели, широко применяемой в различных отраслях вентиляции и кондиционирования.
| Наименование | Значение |
| Модель | A4E350-AQ02-09 |
| Номинальное напряжение VAC | 230 В |
| Частота Hz | 50; 60 |
| Скорость вращения | 1415 об/мин |
| Входная мощность | 275 Вт |
| Ток | 1,2 A |
| Мин. темп. окр. среды °C | -40 |
| Макс. темп. окр. среды °C | +50 |
| Расход воздуха qv | 2445 м3/час |
| Уровень звукового давления | 70 дБА |
| Вес | 4,15 кг |
| Типоразмер | 352 мм |
| Класс изоляции | IP44 |
| Степень защиты | F |
Аксиальный вентилятор Ebmpapst a4e350-aq02-09 отличается высокой эффективностью, надежностью, экономичностью энергопотребления и удобством монтажа. Благодаря этому он успешно используется в системах вентиляции, воздухоотвода, рециркуляции и кондиционирования, а также в охладительных, пылеудаляющих и сушильных коммуникациях.
Преимуществами исполнения являются:

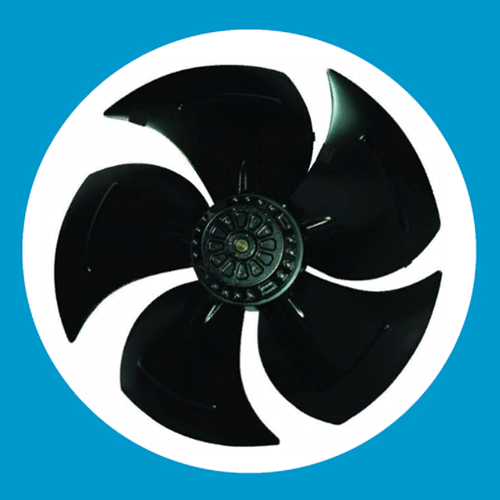

Внешне вентилятор представляет собой осевое рабочее колесо с расположенными на нем серпообразными изогнутыми лопастями. Внутри крыльчатки установлен электрический привод, подключаемый к сети питания путем кабельного соединения.

К особенностям модели относятся применение высоких степеней защиты и изоляции устройства, что позволяет использовать его даже в сложных условиях эксплуатации.

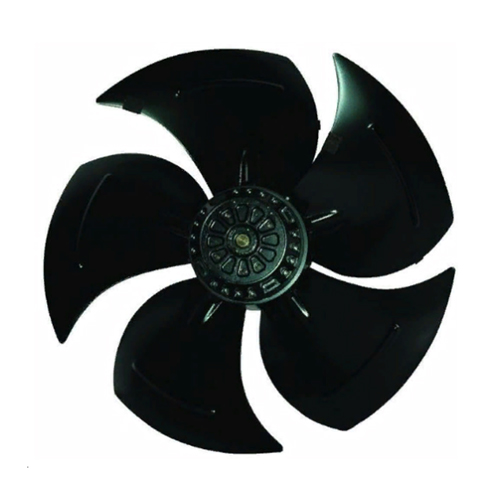

Конструктивно основой является электродвигатель, выполняющий роль сердечника. На нем напаяна крыльчатка, состоящая из 5 усиленных серповидных лопастей.

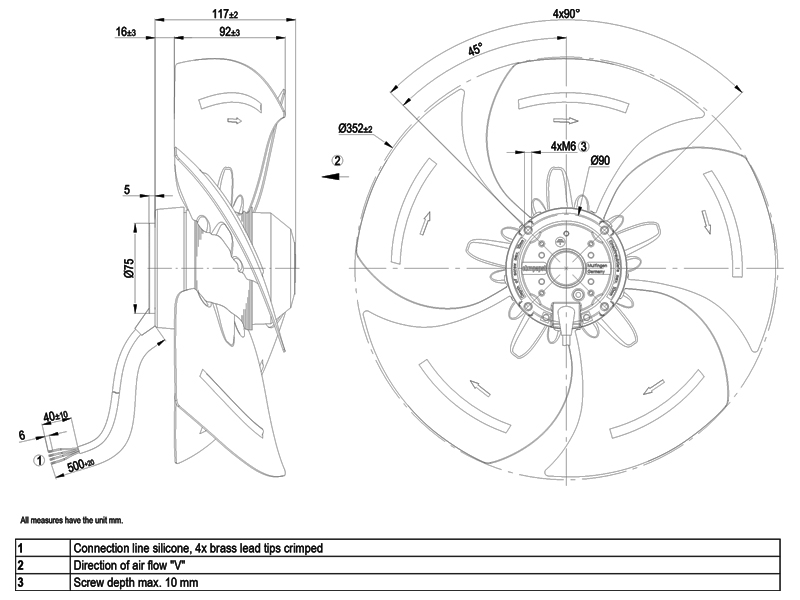

Диаметр крыльчатки осевого вентилятора Ebmpapst a4e350-aq02-09 составляет 352 мм. Вес конструкции в сборе – 4,15 кг..

Крыльчатка изготовлена из листовой оцинкованной стали, покрытой черным защитным лаком. Это обеспечивает защиту от температурного влияния, влажности и коррозии, увеличивая срок службы вентилятора.
По запросу модель может комплектоваться защитной решеткой, стеновым кольцом, монтажной пластиной и воздухопроводными раструбами.
Приводом аксиального вентилятора Ebmpapst a4e350-aq02-09 служит 4-полюсный однофазный электродвигатель переменного тока, рассчитанный на питание от сети с напряжением 230 В при частоте 50/60 Гц.
Вал двигателя развивает вращение со скоростью до 1415 оборотов в минуту. Опорой вала служат шариковые подшипники с вакуумной пропиткой. Защита мотора соответствует классу IP44, а изоляция – категории F. Дополнительно реализована защита от перегрева и отключения в виде термического реле.
Электродвигатель оснащен пусковым конденсатором емкостью 6 мкФ. Потребляемая мощность составляет 275 Вт в час при силе тока 1,2 А.

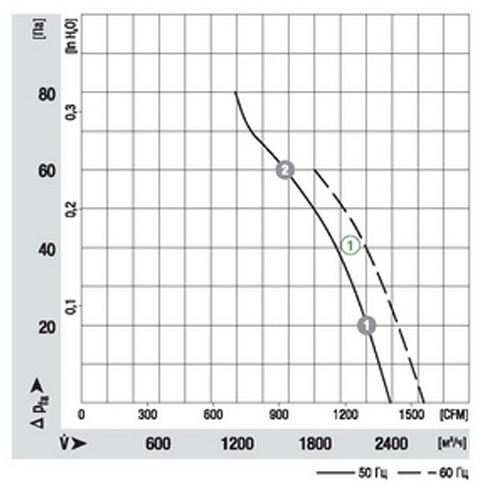

При указанной выше скорости вращения вала до 1415 оборотов в минуту производительность вентилятора по воздуху достигает параметров 2445 кубических метров в час. Давление струи при этом увеличивается от 0 до 80 Па. Громкость работы устройства не превышает 70 дБ, что соответствует стандартному уличному фону.

Осевой вентилятор Ebm a4e350-aq02-09 может использоваться в бытовых и промышленных объектах при температуре эксплуатации от -40С до +50С. Рекомендованным порогом производитель называет +40С.
Конструкция вентилятора предусматривает возможность универсального монтажа в различных положениях. при установке необходимо строго следовать указаниям технической документации и соблюдать меры безопасности.
Для продления срока службы рекомендуется установить дополнительный фильтр грубой очистки, который предотвратит попадание посторонних частиц в работающие элементы.
