Обзор Вентилятора A4E350-AN02-02 Ebmpapst

Представляем вниманию пользователей подробный обзор вентилятора A4E350-AN02-02 Ebmpapst, широко применяемого в холодильной, электрической, автомобильной и промышленной технике.

Общие сведения о модели

Вентилятор A4E350-AN02-02 Ebmpapst — это осевая модель нагнетающего типа, оснащенная изогнутыми лопастями, чаще всего применяемая для обдува работающих механизмов с целью избежать их перегрева.

Отличаются широким спектром применения, включая автомобили, производственное оборудование, холодильные установки и электроприборы промышленного назначения.

Стандартная комплектация предусматривает поставку вентилятора без дополнительных монтажных элементов, решеток и крепежей.

Технические характеристики

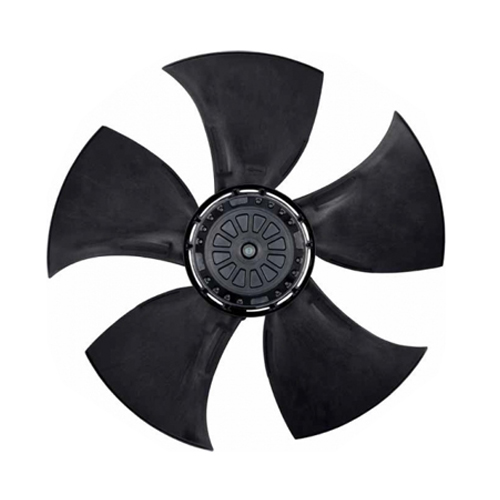

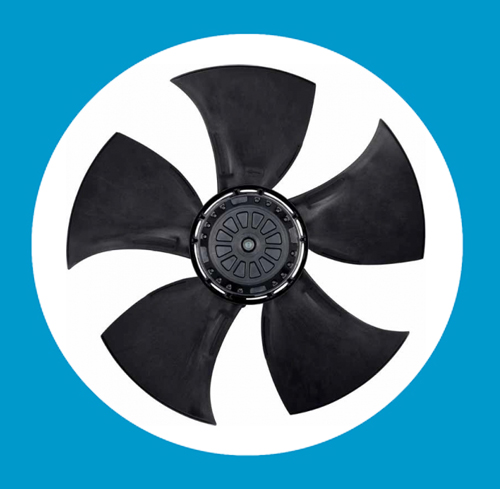

Внешний вид

Особенности серии

Серия S характеризуется энергосберегающей формой лопастей и широким выбором электромеханических модификаций, включая одно- и трехфазные электродвигатели, в том числе электронно коммутируемые и с расщепленными полюсами, полимерные, гибридные и металлические типы крыльчатки, а также наличие дополнительных монтажных элементов на усмотрение заказчика.

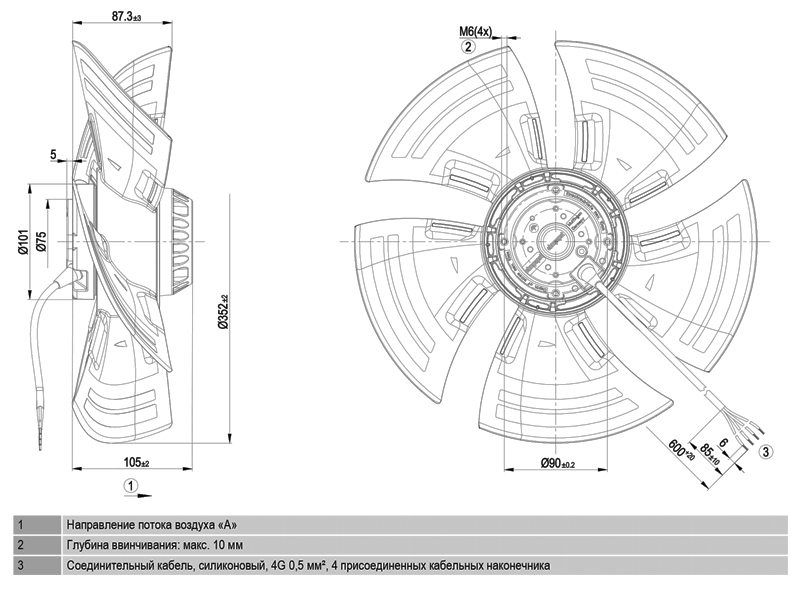

Конструкция и габаритные размеры

Конструктивно вентилятор A4E350-AN02-02 Ebmpapst представляет собой рабочее колесо, оснащенное крыльчаткой, состоящей из 5 лопастей. Каждая из них структурирована ребрами жесткости, повышающими стойкость к механическим нагрузкам.

Диаметр крыльчатки составляет 350 мм, глубина конструкции с ротором — 105 мм, а диаметр втулки с приводом — 101 мм. Вес составляет 3,53 кг.

Материалы изготовления

Крыльчатка модели A4E350-AN02-02 Ebmpapst выполнена из прочного пенополистирола. Модификация A4E350-AN02-01 отличается тем, что лопасти изготовлены из прессованной листовой стали с полимерным покрытием.

Модификации

По запросу заказчика, кроме стандартной комплектации без монтажных элементов, в комплект могут входить:

• защитная решетка (маркировка S);
• стеновое кольцо (маркировка W).

Электродвигатель

Приводной узел вентилятора A4E350-AN02-02 Ebmpapst — это 4-полюсный однофазный электродвигатель M4E074-DF с пусковым конденсатором емкостью 4 мкФ. Он рассчитан на питание от сети переменного тока с напряжением 230 В при частоте 50 Гц.

Сила потребляемого тока составляет 0,73 А, а пусковой импульс — 1,4 А. Мощность потребления энергии на максимальных оборотах не превышает 165 Вт.

Защита двигателя соответствует международному классу IP44, а изоляция — категории F. Защита от перегрева реализована в виде термического реле с внутренним переключением.

Шариковые подшипники адаптированы к работе в режиме непрерывного вращения (S1).

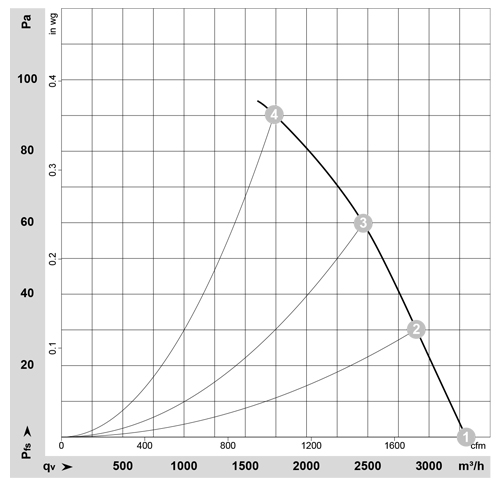

Аэродинамические характеристики и производительность

В процессе работы двигатель развивает вращение крыльчатки со скоростью до 1340 оборотов в минуту. При этом производительность воздушного потока достигает показателей 3305 кубических метров в час. Давление нагнетаемого потока составляет до 90 Па, а уровень акустического шума — не более 69 дБ.

Условия эксплуатации

Модель отличается стойкостью к температурным и механическим нагрузкам. Термический диапазон включает  эксплуатационные температуры от -25С до +65С. Складское хранение и транспортировка разрешается при температуре от -40С до +80С.

Монтаж

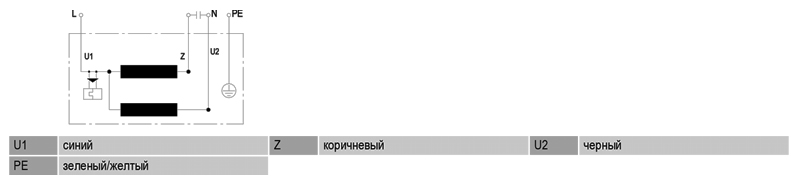

Монтаж допускается в горизонтальном положении вала или ротором вниз. Для установки ротором вверх необходимо заранее уведомить поставщика. Подключение устройства к питанию выполняется в соответствии с электрической схемой, прилагаемой в техническом паспорте производителя.
