Обзор вентилятора Ebmpapst s2e300 bp02 31

Представляем вашему вниманию подробный технический обзор вентилятора Ebmpapst s2e300 bp02 31 – осевого устройства, широко применяемого в автомобильной и машиностроительной промышленности, а также в системах вентиляции и кондиционирования воздуха.

Технические характеристики

Наименование	Значение
Модель	s2e300 bp02 31
Мотор	M2E 074-DF
Номинальное напряжение VAC	230 В
Частота Hz	50
Скорость вращения	2700; 3000 об/мин
Входная мощность	230; 350 Вт
Ток	1,10; 1,55 A
Макс. противодавление	200; 50 Pa
Макс. темп. окр. среды °C	+50
Расход воздуха qv	3410; 3740 м3/час
Вес	3,0 кг
Типоразмер	300 мм
Количество лопастей	5
Направление потока	«V»
Степень защиты	IP44

Описание, общие сведения

Осевой вентилятор Ebmpapst s2e300 bp02 31 отличается высокой эффективностью, надежностью, экономичностью энергопотребления и удобством монтажа. Он с успехом используется в автомобильном, производственном, холодильном и сушильном оборудовании, а также в системах вентиляции, воздухоотвода, рециркуляции и кондиционирования.

Преимуществами данной модели являются:

• высокий класс защиты устройства, в том числе от окисления, износа и разрушения основных узлов;
• использование прочных и надежных металлов с защитным покрытием для изготовления несущих конструкций;
• оптимальный диапазон рабочих температур;
• низкий уровень потребления энергии и рабочего шума.

Весомым плюсом является использование технологии Гринтек, направленной на энергосбережение и повышение эффективности вентилятора при снижении потребляемых ресурсов.

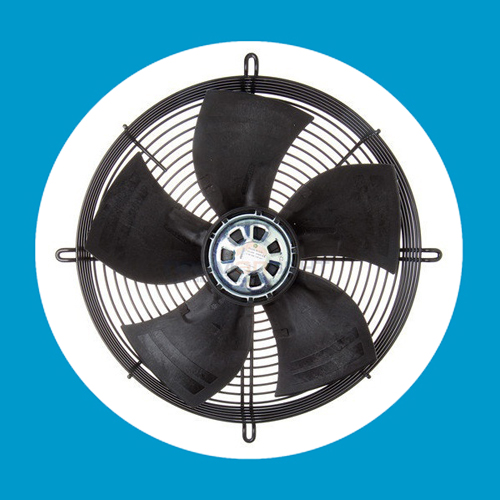

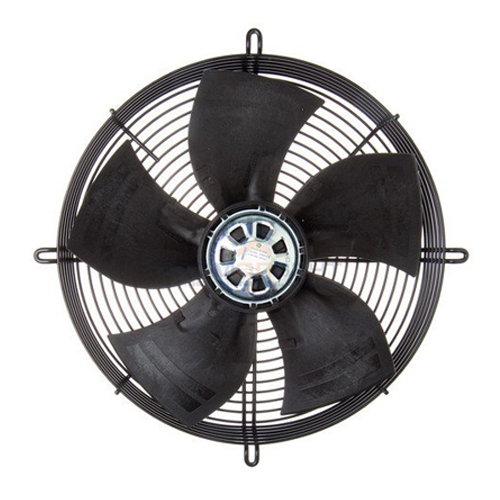

Внешний вид

Особенности серии

Серия отличается эффективной производительностью за счет аэродинамической оптимизации лопастей, экономичностью за счет энергосберегающих технологий, а также широким выбором монтажных исполнений.

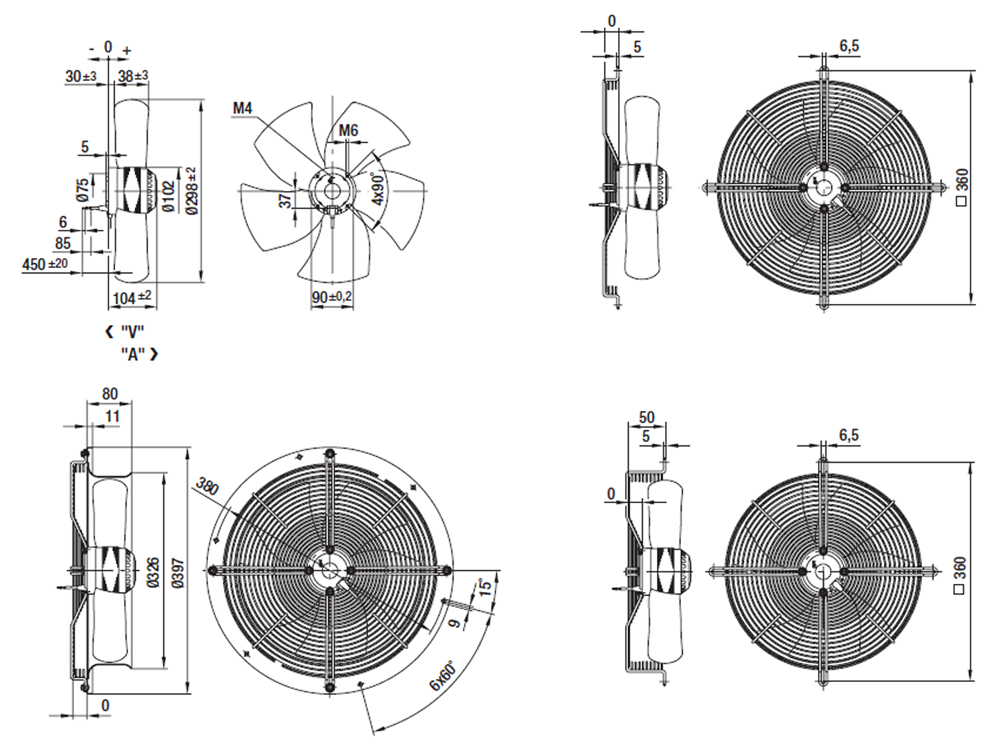

Размеры и конструкция

Конструктивно основой является электродвигатель, приводящий крыльчатку в движение. Крыльчатка состоит из 5 серповидных лопастей с оптимизированным углом атаки. Дополнением служит защитная металлическая решетка, оснащенная 4 петлями для монтажа.

Диаметр крыльчатки осевого вентилятора Ebmpapst s2e300 bp02 31 составляет 300 мм, глубина конструкции — 109,5 мм. Расстояние между монтажными петлями — 360 мм. Вес конструкции в сборе – 3 кг.

Материалы изготовления

Крыльчатка изготовлена из листовой оцинкованной стали, покрытой черным лаковым защитным слоем. Этим же лаком покрыт ротор двигателя. Покрытие обеспечивает термозащиту и предотвращает окисление элементов.

Защитная решетка производится из фосфатированной стали с полимерным покрытием из полипропилена.

Варианты исполнения и модификации

По запросу модель может комплектоваться диффузорами, стеновым кольцом или монтажной панелью. Также по требованию заказчика вентилятор может поставляться без дополнительных монтажных и защитных элементов.

Электродвигатель

В качестве привода аксиального вентилятора Ebmpapst s2e300 bp02 31 служит 2-полюсный однофазный электродвигатель переменного тока, рассчитанный на питание от стандартной сети с напряжением 230 В при частоте 50/60 Гц.

Опорой вала являются необслуживаемые шариковые подшипники, рассчитанные на длительный период эксплуатации. Защита мотора соответствует классу IP44, а изоляция – категории B.

Электродвигатель оснащен пусковым конденсатором емкостью 8 мкФ. Величина потребляемой мощности, в зависимости от частоты электросети, составляет 230-350 Вт в час, а сила тока — 1,1-1,55 А.

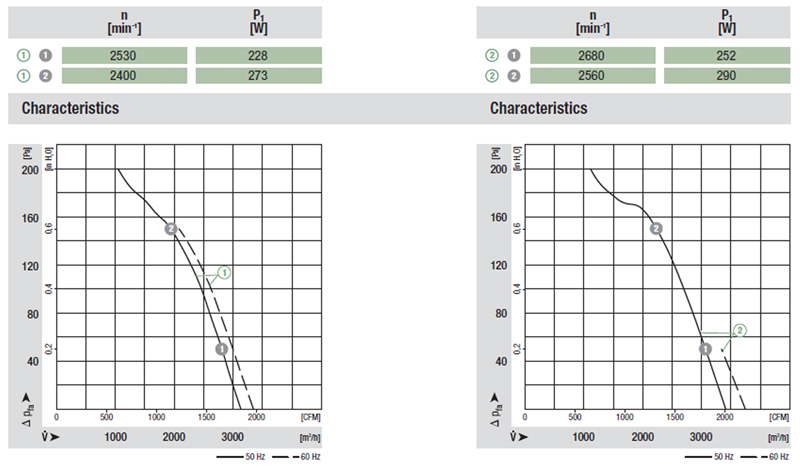

Аэродинамические характеристики

При скорости вращения вала 2700-3000 оборотов в минуту производительность вентилятора по воздуху достигает параметров 3410-3740 кубических метров в час. Давление струи при этом увеличивается от 0 до 50-200 Па. Уровень шумового фона при работе устройства не превышает показателей 73-76 дБ.

Условия эксплуатации

Термический диапазон, при котором может использоваться аксиальный вентилятор Ebm s2e300 bp02 31, составляет от -25С до +50(+60)°С. Рекомендованным пределом повышения производитель называет +40С — именно до этой температуры максимально сохраняется работоспособность устройства.

Монтаж

Конструкция вентилятора предусматривает возможность установки в горизонтальном положении вала, либо ротором вниз. По предварительному запросу возможна поставка в исполнении, допускающим нижнее положение ротора.

При установке необходимо строго следовать указаниям технической документации и соблюдать меры безопасности. Устанавливать вентилятор должен специалист соответствующей квалификации. Для продления срока службы рекомендуется установить дополнительный фильтр грубой очистки, который предотвратит попадание посторонних частиц в работающие элементы.
