Обзор вентилятора 5900 (W2K121-AA15-40) Ebmpapst
Представляем вашему вниманию полный обзор вентилятора 5900 (W2K121-AA15-40) Ebmpapst, широко применяемого в системах охлаждения, кондиционирования, промышленном и электронном оборудовании.
Общие сведения
Компактный осевой вентилятор 5900 (W2K121-AA15-40) Ebmpapst рассчитан на питание от сети переменного тока и широко используется в качестве кулера в компьютерах, серверном оборудовании, автомобилях, а также промышленной и бытовой технике.
Его преимуществами являются компактность, небольшой вес, высокая производительность и низкий уровень шума во время работы. Дополнительный плюс — минимум потребляемой мощности и экономичный расход электроэнергии.
Оптимальное сочетание современных технологий позволили добиться отличной устойчивости к эксплуатационным нагрузкам, долговечности и надежности.

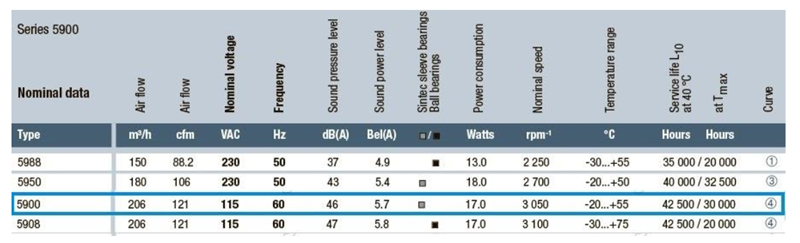

Технические характеристики
| Наименование | Значение |
| Модель | W2K121-AA15-40 |
| Номинальное напряжение VAC | 115 В |
| Частота Hz | 60 |
| Скорость вращения | 3050 об/мин |
| Входная мощность | 17,0 Вт |
| Мин. темп. окр. среды °C | -20 |
| Макс. темп. окр. среды °C | +55 |
| Расход воздуха qv | 206 м3/час |
| Вес | 0,57 кг |
| Типоразмер | 127 х 127 х 38 мм |
| Направление потока воздуха | A |
| Вид защиты | IP54 |
| Максимально допустимая темп. окружающей среды электродвигателя (трансп./хранение) | +80 °C |
| Минимально допустимая темп. окружающей среды электродвигателя (трансп./хранение) | -40 °C |
| Опора двигателя | Шарикоподшипники |

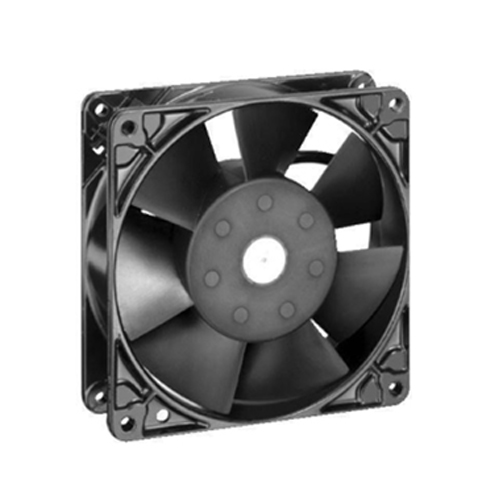

Внешний вид
Внешне устройство представляет собой рабочее колесо с крыльчаткой, напаянной прямо на ротор. Крыльчатка состоит 7 клиновидных лопастей. Колесо размещено внутри прямоугольной рамки с 7 монтажными отверстиями.
Особенности серии
В данной серии использованы литой алюминий и высококачественные синтетические материалы, устойчивые к перепадам температур. Благодаря этому достигнут максимальный гарантированный срок эксплуатации до нескольких десятков тысяч часов (при условии работы на средних температурах).
В приводном узле установлены необслуживаемые подшипники качения Sintec, которые обеспечивают долговечность и длительный срок службы.

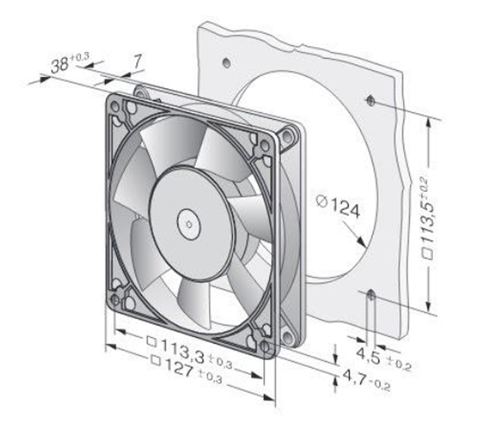

Габариты и конструкция
Конструктивно вентилятор состоит из крыльчатки диаметром 124 мм, которая расположена внутри рамочного корпуса 127х127х38 мм. Расстояние между монтажными отверстиями — 113,3 мм. Вращение колеса осуществляется против часовой стрелки со сторона ротора. Вес конструкции в собранном виде — 570 г.
Материалы изготовления
Корпусная рамка изготовлена из литого под высоким давлением алюминия. Крыльчатка и втулка рабочего колеса изготовлены из прочного полиамидного материала.
Варианты исполнения и модификации
Стандартный вариант поставки подразумевает защиту класса IP54 и эксплуатацию в обычных условиях. По запросу возможна поставка с классом защиты IP65 и с дополнительной защищенностью от повышенной влажности и солевых туманов.
Электродвигатель
Вентилятор 5900 (W2K121-AA15-40) Ebmpapst комплектуется электродвигателем собственной разработки компании. Это однофазный двигатель переменного тока, работающий от сети с напряжением 115 В и частотой 60 Гц. Потребляемая мощность при этом составляет до 17 Вт.
Необслуживаемые подшипники качения Sintec имеют высокий уровень стойкости к истиранию, не требуют сервисного обслуживания, не вибрируют и издают минимальный акустический шум.
Класс защиты двигателя соответствует стандарту IP54 в стандартной комплектации или IP65 по запросу заказчика.

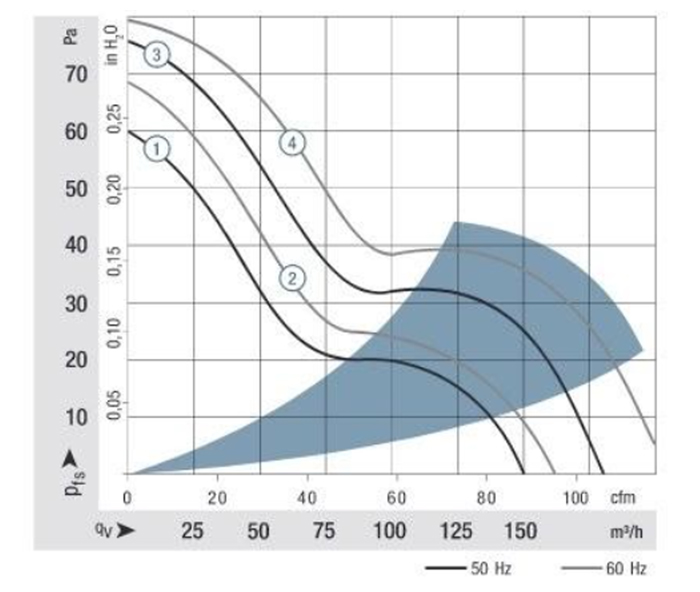

Аэродинамические характеристики и производительность
При максимальной скорости вращения до 3050 оборотов в минуту крыльчатка создает воздушный поток с направлением через распорки производительностью до 206 кубических метров в час. Шумовой фон при этом не превышает 46 дБ.
Условия эксплуатации
Вентилятор рассчитан на эксплуатацию в условиях термического диапазона от -20С до +55С. Гарантированные сроки безотказной работы составляют:
- при рекомендованной температуре до +40С — не менее 425000 часов;
- при максимальной температуре — не менее 30000 часов.
Монтаж
Монтаж осуществляется в любом пространственном положении, согласно схеме подключения, приведенной в техпаспорте и технической документации производителя.
