Вентилятор 412 F ebmpapst — обзор, цена, характеристики
Для охлаждения электрического и электронного оборудования используются компактные устройства постоянного тока, как вентилятор 412 F ebmpapst, обзор, цена и основные характеристики которого приведены в этом описании. Его конструктивные особенности и высокая эффективность на протяжении длительных периодов работы обеспечивают бесперебойное функционирование бытовых и промышленных систем.
Описание вентилятора
Компактный вентилятор осевого типа 412 F EBM представляет собой практически бесшумный прибор, рассчитанный на 47,5 тысяч часов непрерывной работы. К преимуществам относятся возможность контролировать производительность, применение бесщеточного электронно коммутируемого электродвигателя, а также установка подшипников скольжения нового поколения Sintec, что обеспечивает максимальный КПД.
Крыльчатка и корпус изготовлены из полимеров со стекловолоконным армированием, что в несколько раз уменьшает вес устройства до 0,017 кг, а также увеличивает его стойкость к износу и механическим нагрузкам.
Крыльчатка состоит из 7 лопастей оптимизированной аэродинамической формы, вращающихся со скоростью до 5400 оборотов в минуту. Шум от работы вентилятора не превышает 22,1 дБ.
Термический диапазон составляет от -20С до +70С, что позволяет избежать частых отключений из-за перегрева трансформаторной системы, рабочей станции или маршрутизирующего оборудования.

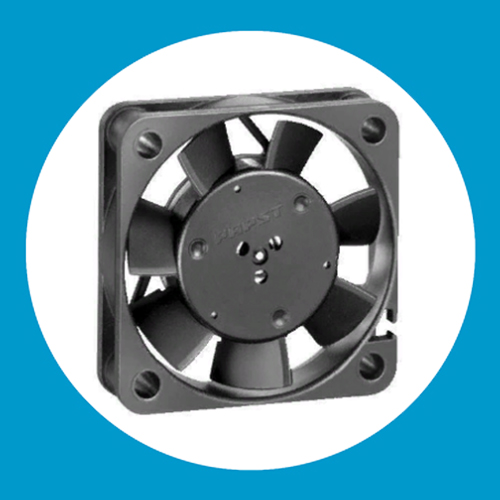

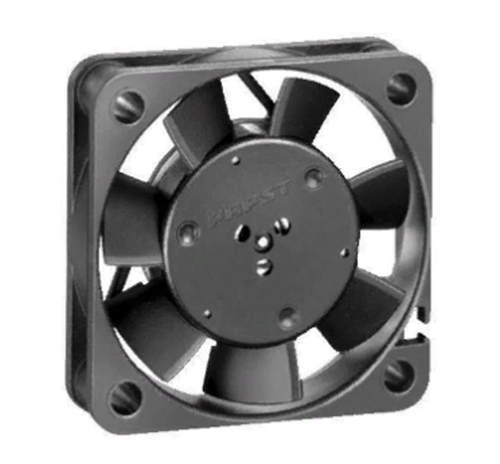

Внешний вид
Внешне конструкция вентилятора состоит из прямоугольного рамочного корпуса и расположенного внутри рабочего колеса диаметром 38 мм. Электродвигатель установлен внутри сердечника колеса, являясь прямым приводом для крыльчатки. От корпуса отходит изолированный двужильный кабель.
Комплектация и упаковка
Стандартная комплектация поставки включает собранный и готовый к монтажу вентилятор, состоящий из:
- прямоугольного рамочного полимерного корпуса;
- полимерного рабочего колеса с расположенным внутри электродвигателем;
- соединительного кабеля с сечением AWG 28 и изоляцией TR 64.
К каждому изделию прилагается техпаспорт, инструкция по монтажу и эксплуатации.
Опционально дополнительный комплект может включать:
- индикатор скорости вращения;
- сигнальное устройство, сообщающее о неполадках и остановке привода;
- влагозащиту.

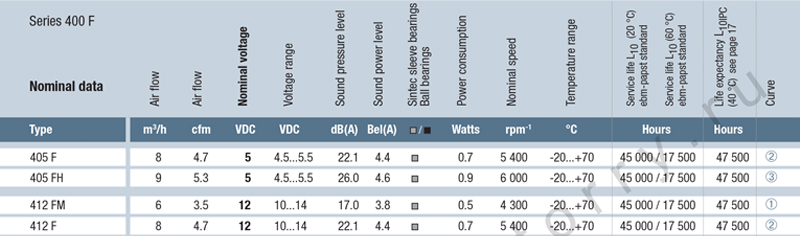

Технические характеристики
| Наименование | Значение |
| Модель | 412 F |
| Номинальное напряжение VAC | 10-14 В |
| Скорость вращения | 5400 об/мин |
| Входная мощность | 0,5 Вт |
| Ток | 3,8 A |
| Мин. темп. окр. среды °C | -20 |
| Макс. темп. окр. среды °C | +70 |
| Расход воздуха qv | 8 м3/час |
| Вес | 0,017 кг |
| Типоразмер | 910 мм |
| Подключение | Через один провод AWG 28, ТР 64 |
| Материал корпуса | Армированный стекловолокном пластик |
| Направление вращения | Против часовой стрелки, если смотреть в сторону ротора |
| Степень защиты | IP54 |
Электрический двигатель работает от постоянного тока при напряжении 12В (общий рабочий диапазон составляет от 10В до 14В). Схема привода снабжена защитой от переполюсовки. Потребляемая мощность во время работы на максимальных оборотах — 0,7Вт.
Компактный вентилятор 412 F предназначен для внутреннего монтажа и способен полноценно функционировать при температуре от -20С до +70С в среднем около 47,5 тысяч часов. Запас прочности при максимальных термических значениях (от +60С до +70С) сокращается до 17,5 тысяч часов.
В процессе работы уровень создаваемого акустического шума не превышает 22,1 дБ, а звуковая мощность может достигать не более 4,4 Бел.

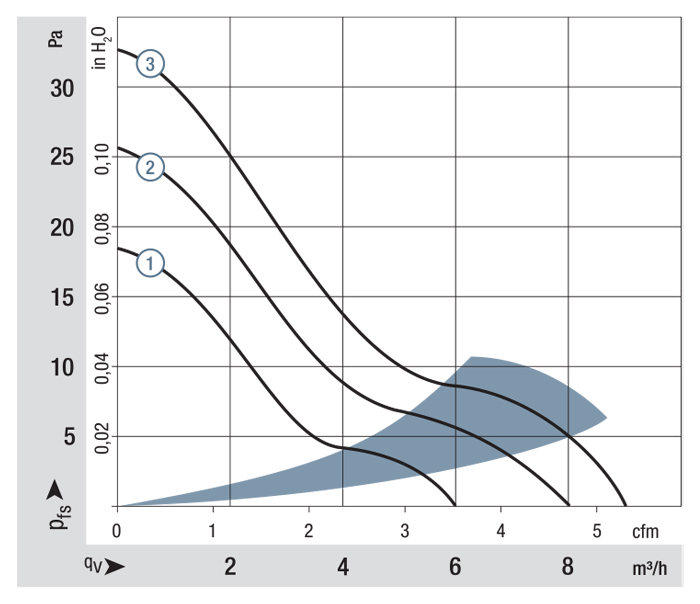

Аэродинамические характеристики
При скорости вращения вентиляторного электропривода до 5400 оборотов в минуту его лопасти создают воздушный поток производительностью до 8 м3/ч. При этом уровень давления, создаваемый проходящим воздухом способен достигать от 18 до 32 Па.

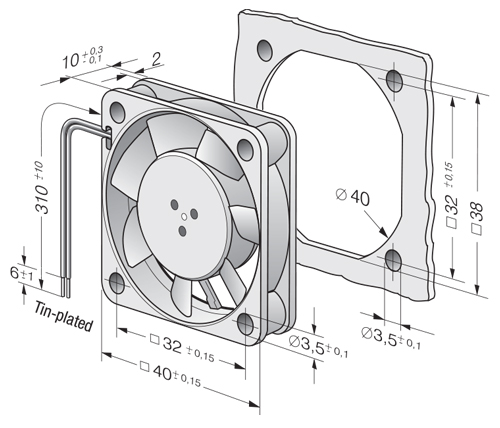

Чертеж и габаритные размеры
Монтажные габариты аксиального вентилятора 412 F составляют 40x40x10 мм. Корпусная рамка снабжена 4 отверстиями для крепления внутри электроустановки или электронного оборудования. Подробная схема подключения указана в техническом паспорте модели.
Высокая надежность
Для повышения надежности в осевой модели 412 F были применены такие технологии:
- стекловолоконное армирование полимерных деталей, которое увеличило стойкость к износу, механическому и температурному воздействию;
- электронная коммутация привода и установка защиты от переполюсовки в ступице электродвигателя;
- возможность управлять параметрами мощности;
- защита устройства от класса IP20 до IP54.
Длительный срок службы
Приводная конструкция смонтирована с применением подшипниковой системы Sintec. Благодаря использованным мерам защиты и повышения надежности номинальная длительность бесперебойной непрерывной работы увеличена до 47,5 тысяч часов при средних термических показателях около +40С.
Подшипники
Подшипники скольжения Sintec, которые обеспечивают вращение колеса и лопастей, отличаются низким уровнем создаваемого акустического шума и повышенной стойкостью к нагрузкам, а также не требуют внешнего обслуживания. Их резерв работоспособности рассчитан на весь срок эксплуатации вентилятора.
