Обзор вентилятора осевого 9956 Ebmpapst
Предлагаем вниманию читателей детальный обзор вентилятора осевого 9956 Ebmpapst — компактного и высокопроизводительного устройства, широко применяемого в промышленном и бытовом оборудовании для охлаждения и обдува.
Технические характеристики
| Наименование | Значение |
| Модель | 9956 |
| Номинальное напряжение VAC | 230 В |
| Частота Hz | 50 |
| Скорость вращения | 1340 об/мин |
| Входная мощность | 14 Вт |
| Макс. противодавление | 47 Pa |
| Мин. темп. окр. среды °C | -40 |
| Макс. темп. окр. среды °C | +70 |
| Расход воздуха qv | 2450 м3/час |
| Вес | 0,33 кг |
| Типоразмер | 119 мм |
| Количество лопастей | 7 |
| Направление вращения | Правое, если смотреть на ротор |
Описание, общие сведения
Компактный осевой вентилятор 9956 Ebm отличается высокими показателями производительности, низким уровнем энергопотребления и рабочего шума, а также стойкостью к износу, термическим нагрузкам и механическим воздействиям.
Благодаря оптимальным эксплуатационным характеристикам и длительному сроку бесперебойной службы эти вентиляторы успешно используются в аппаратуре цифрового, бытового и промышленного назначения, в частности в автомобильной технике, медицинском оборудовании, серверных и электронно-вычислительных установках, распределительных шкафах и других видах электрооснащения.
Преимуществами являются эргономичные форма и размер, малая монтажная глубина, а также небольшой вес конструкции, что упрощает установку даже в труднодоступных местах.

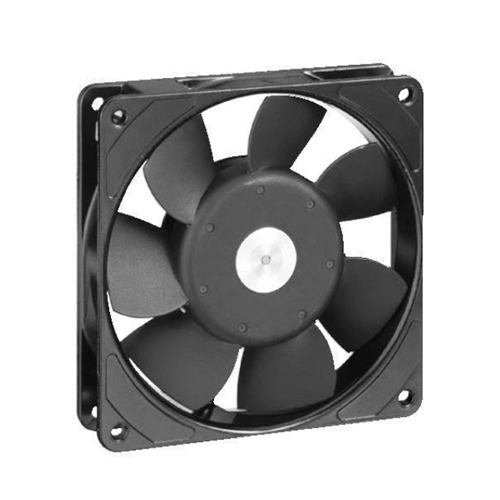

Внешний вид
Внешне модель представляет собой прямоугольный корпус в виде рамки, внутри которого установлено рабочее колесо с 7 аэродинамически оптимизированными изогнутыми лопастями и электрическим двигателем, интегрированным внутрь втулки колеса. Все элементы конструкции покрыты черным защитным лаком.
Особенности серии
Серия включает в себя различные модификации с широким диапазоном рабочих характеристик. Отличительной чертой модельного ряда является применение надежных и прочных необслуживаемых шариковых подшипников и максимально компактная конфигурация. Это позволило добиться универсальности применения и длительного срока эксплуатации вентиляторов.

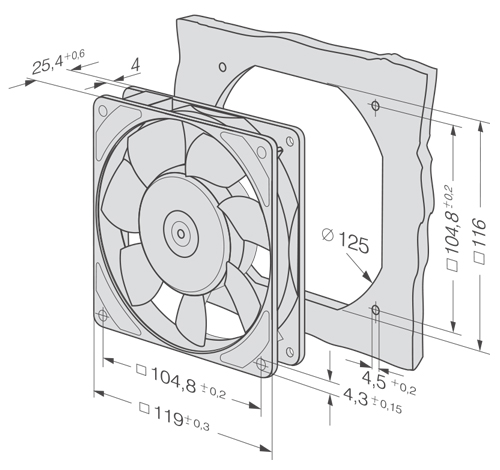

Размеры и конструкция
Конструктивно осевой вентилятор 9956 Ebmpapst состоит из рабочего колеса, оснащенного 7 загнутыми лопастями, электродвигателя, размещенного внутри крыльчатки, и прямоугольного корпуса в виде монтажной рамки. Корпус оснащен двумя контактными площадками для подключения. По углам монтажного фланца предусмотрены отверстия М4 для крепления.
Монтажные габариты с корпусом — 119х119х25,4 мм, вес в сборе — 325 г.
Материалы изготовления
Прямоугольный корпус осевого вентилятора изготовлен из литого под высоким давлением алюминия, а крыльчатка и рабочее колесо — из полиамидных материалов, армированных минералами.
Варианты исполнения и модификации
Кроме основной модели 9956 Ebmpapst в продаже присутствуют усовершенствованные модификации 9956M и 9956L, которые несколько экономичнее в плане энергопотребления и немного выносливее.
Стандартно вентилятор выпускается со степенью защиты IP20, а по запросу может поставляться с классом IP54.
Электродвигатель
Электрический привод вентилятора представлен однофазным асинхронным электродвигателем переменного тока с внешним ротором. Он предназначен для подключения к сети питания 230 В с частотой 50 Гц.
Класс защиты двигателя соответствует стандартам IP20/IP54, изоляция — классу F либо E. Потребляемый уровень мощности составляет 14 Вт. Опорой привода служат необслуживаемые шариковые подшипники, рассчитанные на длительную непрерывную работу.

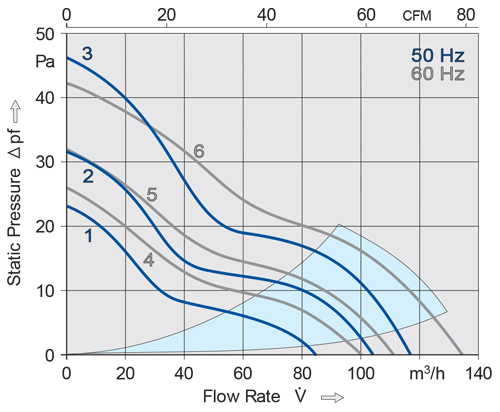

Аэродинамические характеристики и производительность
Скорость вращения ротора достигает показателей 2450 оборотов в минуту, а производительность воздушного потока 117 кубических метров в час. Величина увеличения давления нарастает с 0 до 46 Па. Уровень шума во время работы не превышает 37 дБ.
Условия эксплуатации
Компактный осевой вентилятор 9956 Ebmpapst предназначен для эксплуатации в стандартных и сложных условиях промышленных и бытовых технических объектов.
Допустимый диапазон рабочих температур составляет от -40С до +70С (в модификациях M и L — до +80С). Рабочий ресурс двигателя составляет 47500 часов при работе при +40С, и 22500 часов при работе на максимальных температурах.
Монтаж
Монтаж осуществляется в любом положении, согласно техническому паспорту и спецификации. Подключение к электропитанию выполняется посредством клеммной коробки.
