Обзор вентилятора Nicotra-Gebhardt AT 12/12 S
Предлагаем вниманию пользователей технико-эксплуатационный обзор вентилятора Nicotra-Gebhardt AT 12/12 S — одной из моделей дюймового ряда для ременного электропривода. Устройство применяется при организации вентиляции и воздухообеспечения объектов различных категорий.
Технические характеристики
| Наименование | Значение |
| Модель | AT 12/12 S |
| Скорость вращения | 1400 об/мин |
| Мощность | 0,94; 0,62 кВт |
| Ток | 1,70; 1,05 A |
| Мин. темп. окр. среды °C | -20 |
| Макс. темп. окр. среды °C | +85 |
| Расход воздуха qv | 13000 м3/час |
| Вес | 15,2 кг |
| Типоразмер | 521 х 491 х 445 мм |
| Уровень шума | 95 дБ |
Описание, общие сведения
Центробежный вентилятор двухстороннего всасывания Nicotra-Gebhardt AT 12/12 S — это компактное высокопроизводительное устройство итальянской линейки, используемое для обеспечения воздухоснабжения и решения других вентиляционных задач как на объектах общего назначения, так и в промышленной сфере.
Основным преимуществом модели является высокая производительность по воздуху при относительно небольших габаритах. Радиальное рабочее колесо оснащено 43 загнутыми вперед лопастями, которые эффективно перемещают воздушные среды и не создают шума.
Двигатель, который служит приводом для вала, устанавливается за пределами корпуса на ременной передаче и в комплект поставки не входит. Подбор параметров электромотора осуществляется по таблице, которая приведена в сопроводительной документации изделия.
Также среди преимуществ необходимо выделить:
- широкий термический диапазон эксплуатации;
- профилированные лопасти, обеспечивающие оптимальные аэродинамические характеристики;
- наличие двойной балансировки рабочего колеса и вала;
- отсутствие потери мощности на подшипниках;
- наличие виброизоляции подшипников;
- длительный срок службы и устойчивость к большинству негативных факторов.

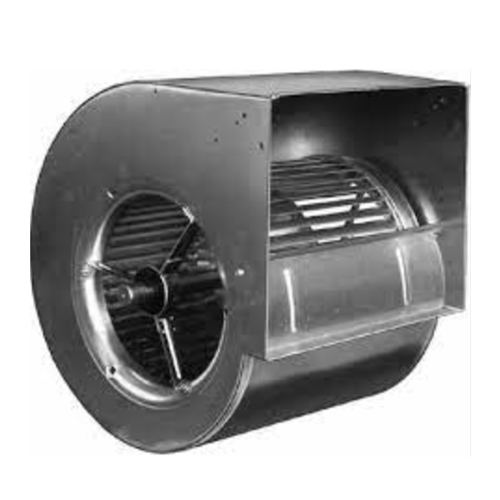

Внешний вид

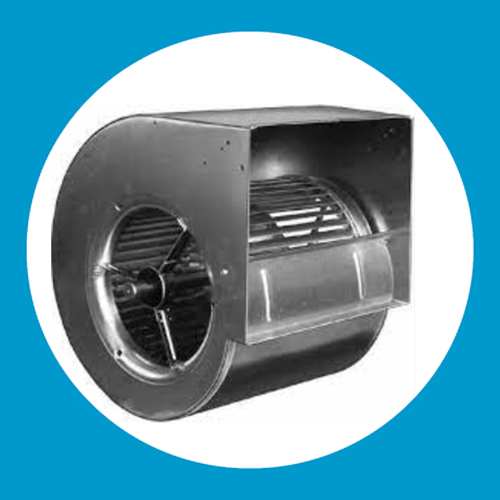

Внешняя конструкция вентилятора Nicotra-Gebhardt AT 12/12 S — это компактный спиралеобразный корпус с размещенным внутри рабочим колесом. Рабочее колесо включает в себя крыльчатку с 43 загнутыми вперед лопастями и вращающий вал. Стандартно металл, из которого изготовлен корпус, не имеет защитного покрытия.
Особенности серии
Серия центробежных вентиляторов AT — это 21 модель дюймовых типоразмеров двухстороннего всасывания. Среди особенностей — небольшие габариты, сочетающиеся с высоким уровнем производительности и практически бесшумная работа.
В состав серии входят одинарные, сдвоенные и тройные модификации, работающие от внешних электрических приводов на ременной передаче. Производительность отдельных вентиляторов способна достигать 240 тысяч кубометров воздуха в час, а возрастание давления — до 24 кПа.
Модельный ряд S отличается облегченной конструкцией, не имеющей опорной рамы. По предварительному уведомлению в комплект могут быть включены суппортные опоры.

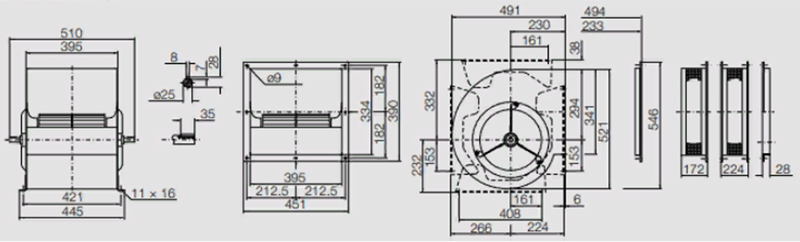

Размеры и конструкция
Конструктивно центробежный вентилятор Nicotra-Gebhardt AT 12/12 S состоит из спиралевидного корпуса и размещенных внутри рабочих узлов — крыльчатки и вала с подшипниками.
Самоустанавливающиеся подшипники составлены в один ряд и располагаются внутри резиновых виброизоляторов.
Крыльчатка имеет форму барабана и состоит из 43 загнутых вперед лопастей. Ее диаметр составляет 333 мм (12 дюймов), а вес — 5,2 кг.
Полные монтажно-габаритные размеры конструкции составляют 521х491х445 мм. Вес устройства в сборе — 15,2 кг.
Материалы изготовления
Корпус изделия изготовлен из стального оцинкованного листа. Это обеспечивает необходимую прочность и устойчивость к внешним воздействиям. Крыльчатка производится из устойчивой к коррозии и окислению оцинкованной стали, а вал — из углеродистых марок.

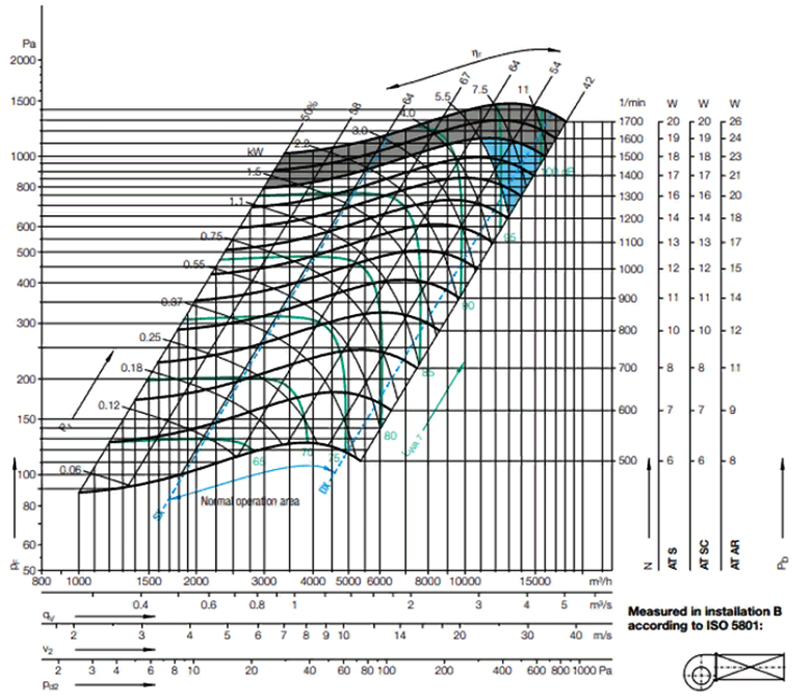

Аэродинамические характеристики и производительность
Средняя скорость вращения вала двигателя составляет 1400 оборотов в минуту. Уровень производительности воздушного потока достигает устойчивых значений до 13000 кубических метров воздуха в час. Давление потока возрастает до 1100 Па, а шумовой рабочий фон не превышает 95 дБ.
Условия эксплуатации
Данная центробежная модель предназначена для эксплуатации в стандартных условиях и перемещения воздуха и ему подобных газообразных сред. Воздух или воздухоподобная масса не должны быть химически активными, содержать твердые частицы или пыль. Допустимый термический диапазон эксплуатации составляет от -20С до +85С.
Монтаж
Монтаж должен выполняться профильным специалистом с соответствующей квалификацией при соблюдении требований и рекомендаций производителя, указанных в технической документации.
