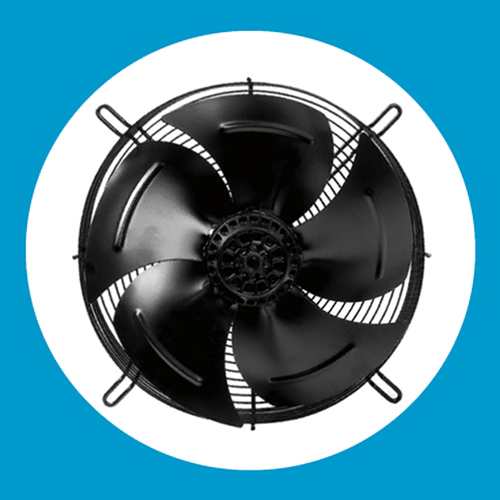

Предлагаем вашему вниманию детальный обзор вентилятора YWF 4E-350B-102/34-G, который отличается оптимальными рабочими параметрами и универсальностью применения в различных вентиляционных системах, сушильных и охладительных установках.
| Наименование | Значение |
| Модель | YWF 4E-350B-102/34-G |
| Номинальное напряжение VAC | 380 В |
| Частота Hz | 50 |
| Скорость вращения | 1380 об/мин |
| Входная мощность | 140 Вт |
| Мин. темп. окр. среды °C | -20 |
| Макс. темп. окр. среды °C | +40 |
| Расход воздуха qv | 2300 м3/час |
| Уровень звукового давления | 62 дБА |
| Вес | 0,570 кг |
| Типоразмер | 422 x 370 x 102 мм |
| Класс защиты | IP44 / IP54 |
| Лопасти, решётка и ротор | Защищены чёрным лаковым покрытием |
| Срок службы | 40 000 ч |
| Опора двигателя | Шарикоподшипники |
| Положение при монтаже | В любом положении |
| Количество лопастей | 5-7 |
Осевой вентилятор YWF 4E-350 (YWF4E350) Axial Fan/ 220 VAC выпускается компанией Weiguang для установки в системах промышленной и бытовой приточной или вытяжной вентиляции, испарительных и охлаждающих устройствах, сушильном и тепловом оборудовании.
Лопасти изготовлены из прочной углеродистой стали и покрыты антикоррозийной краской. Сама крыльчатка диаметром 350 мм имеет серпообразную форму, что позволяет минимизировать потери в аэродинамике вращения и повысить производительность воздушного потока.
Внешнероторный электродвигатель подключается к стандартной сети питания 220В, обеспечивая перемещение потока воздуха по направлению всасывания или нагнетания.
Акустический шум, создаваемый мотором и рабочим колесом, не превышает фоновых показателей 62 дБ, что на 10-18 дБ меньше стандартного уличного фона. Это стало возможным благодаря двойной балансировке рабочего колеса.

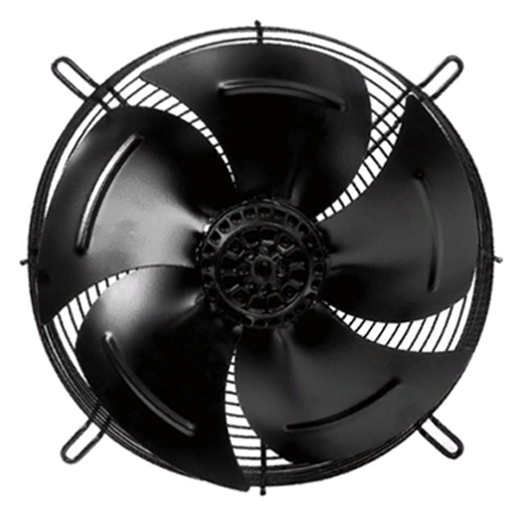

Вентилятор представляет собой рабочее колесо с установленным внутри электрическим двигателем. Ось оснащена 5 серповидными лопастями с поперечными ребрами. Сама конструкция закреплена на защитной решетке со стеновыми петлеобразными креплениями. Такое исполнение имеет маркировку в виде восьмого символа G.

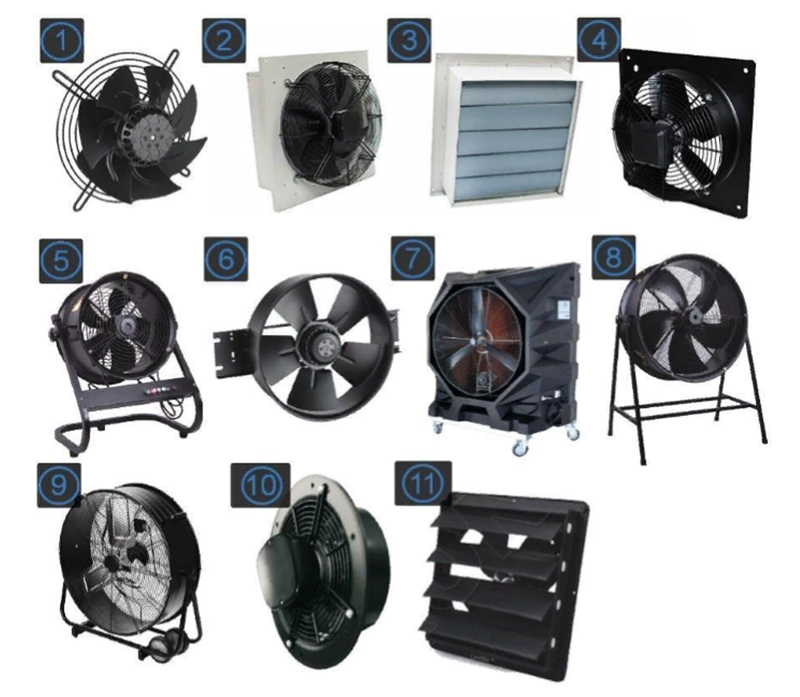

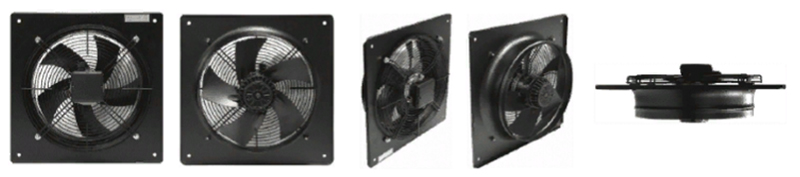

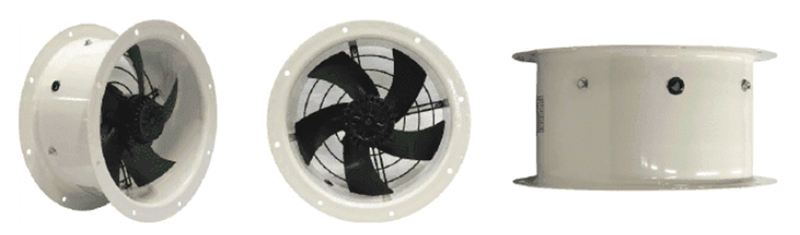

Кроме стандартной решетки, модель может поставляться в следующих модификациях:
По специальному заказу возможны другие варианты корпусного и бескорпусного изготовления.



Комплект поставки отличается в зависимости от варианта исполнения. Стандартно в него входят:
Вес с решеткой составляет 5 кг.

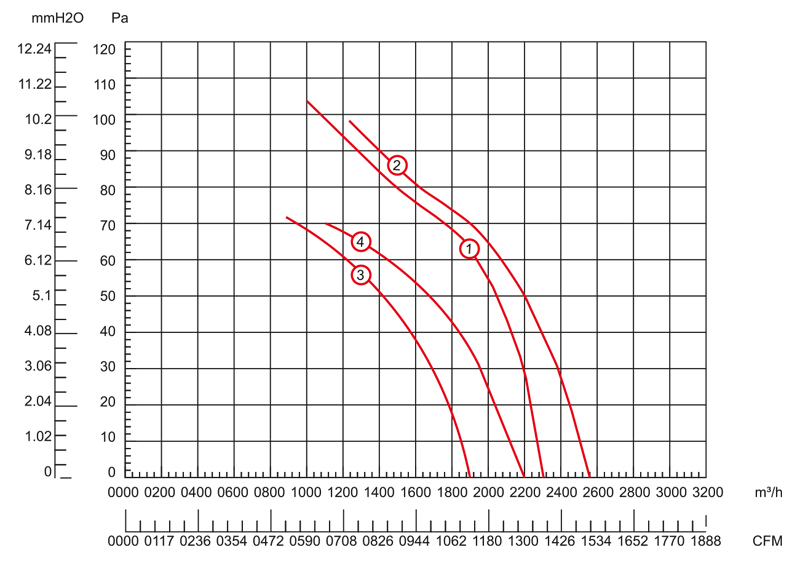

Колесо с крыльчаткой диаметром 350 мм развивает скорость вращения до 1380 оборотов в минуту, создавая поток воздуха производительностью до 2300 кубических метров в час. Уровень воздушного давления при этом способен достигать 104 Па.

Универсальный вентилятор YWF4E350 может использоваться не только в вентиляционных и кондиционирующих сооружениях, но и в холодильной, испарительной, сушильной технике, различных конденсаторных установках.
Поверхность крыльчатки защищена от влажности и испарений. Диапазон эксплуатационных температур варьирует от -30С до +60С. Заявленный производителем ресурс непрерывного функционирования составляет 30 тысяч часов.
Электропривод выполнен в виде четырехполюсного однофазного асинхронного двигателя, рассчитанного на стандартное напряжение 220В при силе тока 0,65 А и частоте сети 50 Гц. Потребляемая мощность на номинальных параметрах — 145 Вт.
Вентиляционный узел оснащен внешним ротором, который переходит во вращающийся вал с напрессованной крыльчаткой. В его структуру встроен защитный термоконтакт для предохранения от перегрева. Электромотор отличается экономичностью, компактностью, удобством подключения к питанию и высоким КПД.
Вал с крыльчаткой оснащен двумя закрытыми шариковыми подшипниками, не требующими дополнительного обслуживания. Их эксплуатационный ресурс не ограничивается заявленными 30000 часами гарантированного функционирования.
Основными отличиями серии промвентиляторов YWF являются простота и универсальность монтажа, а также применение 2-, 4- и 6-полюсных одно- и трехфазных экономичных электроприводов с термозащитой.
Их преимущество состоит в многозадачности и широком спектре использования, от бытового воздухоснабжения и кондиционирования до монтажа внутри промышленного оборудования и техники.

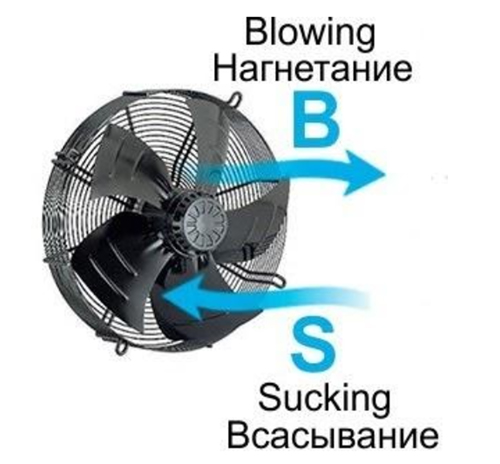

По направлению движения воздуха модель может быть:
В зависимости от типа исполнения аксиальный вентилятор YWF4E350 может монтироваться внутри воздуховода, на стене при помощи настенной панели, в окне, в корпусе оборудования либо в иных вариантах.
Подключение к электропитанию осуществляется в соответствии со схемой в техническом паспорте. Перед запуском обязательно следует заземлить прибор.

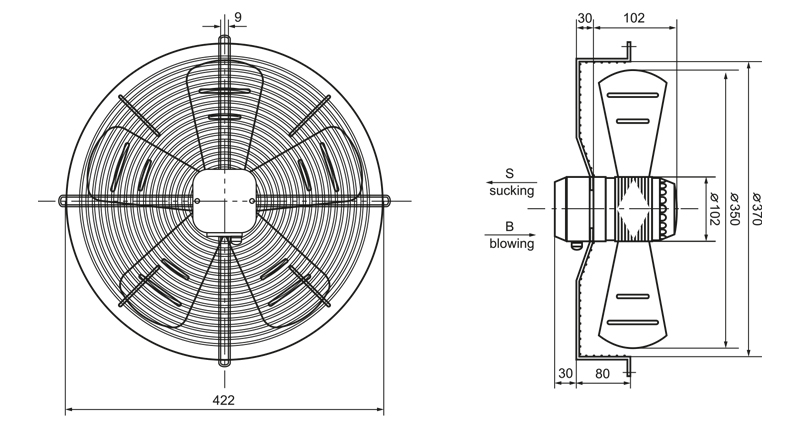

Диаметр лопастей составляет 350 мм, а диаметр защитной решетки — 370 мм. Монтажные размеры для каждого вида корпусного исполнения указывается индивидуально.
