Представляем вниманию посетителей сайта подробный обзор вентилятора Ziehl-Abegg fn071-sdk.6f.v7p1 — высокопроизводительного вентиляционного устройства низкого давления, предназначенного для перемещения воздуха и газообразных сред в бытовых и промышленных условиях.
| Наименование | Значение |
| Модель | fn071-sdk.6f.v7p1 |
| Номинальное напряжение VAC | 400 В |
| Частота Hz | 50 |
| Скорость вращения | 690; 900 об/мин |
| Мощность | 0,94; 0,62 кВт |
| Ток | 1,70; 1,05 A |
| Мин. темп. окр. среды °C | -40 |
| Макс. темп. окр. среды °C | +70 |
| Расход воздуха qv | 9800-12000 м3/час |
| Вес | 26 кг |
| Типоразмер | 710 мм |
| Степень защиты | IP54 |
Осевой всасывающий вентилятор Ziehl-Abegg fn071-sdk.6f.v7p1 — это высокопроизводительное устройство, созданное конструкторами немецкого бренда для применения в широком спектре бытовых и промышленных объектов.
За счет своих технико-эксплуатационных преимуществ этот вентилятор применяется в инженерных системах воздухоснабжения, проветривания, вентиляции и кондиционирования, а также для охлаждения промышленных машин, электрических приборов, в сушильно, обогревательном и холодильном оборудовании.
Отличительной особенностью модели является использование бионических разработок при конструировании лопастей крыльчатки. Эта технология позволила добиться оптимальных показателей эффективности при минимальных затратах энергии, а также сниженном уровне шума во время работы.

Также к преимуществам Ziehl-Abegg fn071-sdk.6f.v7p1 относятся:

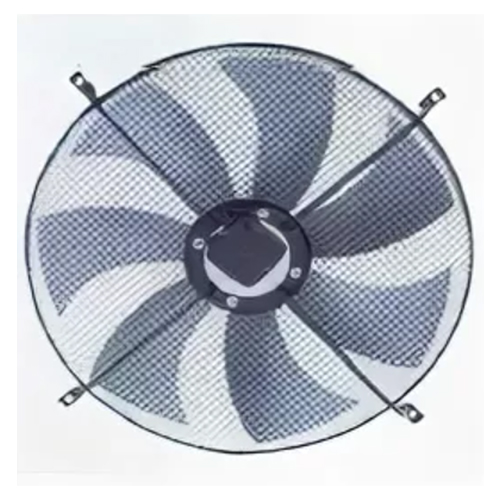

Внешне аксиальный вентилятор Ziehl-Abegg fn071-sdk.6f.v7p1 представляет собой рабочее колесо с интегрированным электродвигателем, дополненное защитной решеткой с монтажными креплениями.

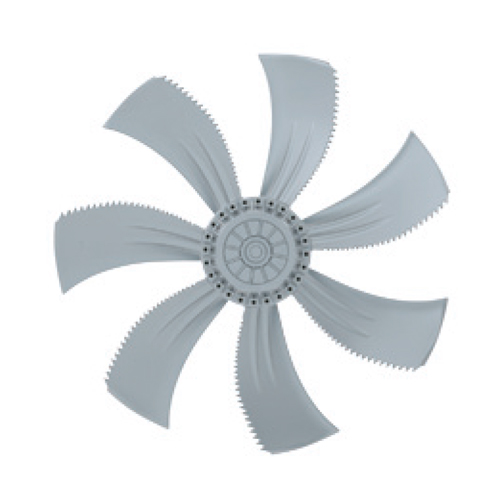

Крыльчатка состоит из 7 серповидных изогнутых лопастей без дополнительного защитного покрытия. Каждая лопасть изогнута относительно собственной и основной осей, а также снабжена зубчатой кромкой по выступающему краю изгиба.

Серия FE2owlet Series FN — это модельный ряд вентиляторов с улучшенными аэродинамическими характеристиками и обновленной технологией энергосбережения. Применение бионики при проектировании формы лопастей стало эффективным шагом в сторону повышения параметров производительности и снижения шумового фона.
Дополнительным плюсом является широкий типоразмерный ряд и наличие различных конструктивных исполнений, позволяющие приспособить вентиляторы к любым техническим потребностям.
Конструктивно всасывающий вентилятор Ziehl-Abegg fn071-sdk.6f.v7p1 состоит из рабочего колеса, как основного элемента устройства. Колесо установлено на вал электрического двигателя и оснащено 7 литыми металлическими лопастями. Позади колеса закреплена защитная решетка с монтажными креплениями.

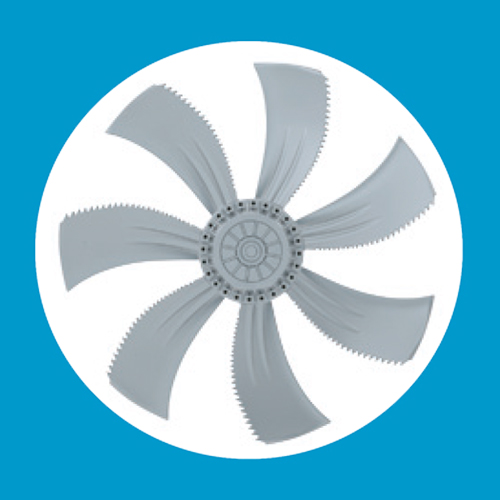

Каждая из 7 лопастей изогнута в плоскости относительно оси крепления и оснащена зубцами по выступу кромки крыла.

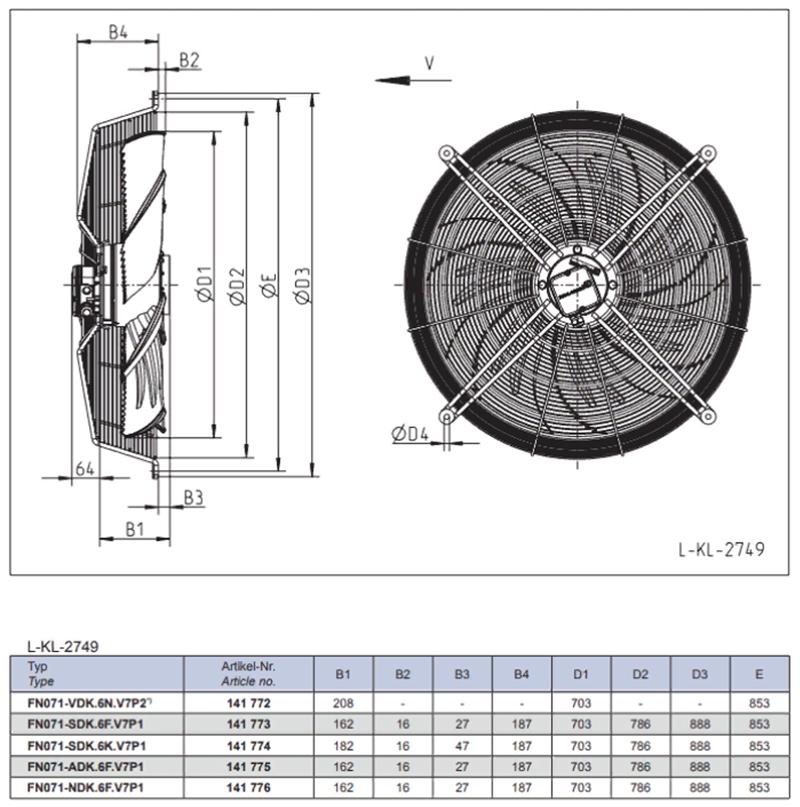

Диаметр рабочего колеса составляет 710 мм, а общий диаметр конструкции — 888 мм. Монтажная глубина с решеткой и ротором — 226 мм. Вес в сборе 26 кг.

Как ротор, так и крыльчатка, изготовлены из алюминия, литого под высоким давлением без использования дополнительных защитных покрытий. Это обеспечивает устойчивость поверхностей к термическому и внешнему воздействиям, а также гарантирует прочность и износоустойчивость в работе.
Кроме исполнения с защитной решеткой и креплениями, модель может поставляться с раструбами, стеновыми кольцами и панелями, а также без дополнительных крепежных элементов.
Приводной узел вентилятора Ziehl-Abegg fn071-sdk.6f.v7p1 реализован в виде асинхронного 6-6-полюсного трехфазного электродвигателя. Подключение к питанию от электрической цепи производится по одной из двух схем — треугольник или звезда. Питающая сеть должна иметь напряжение 400 В и частоту 50 Гц.
В зависимости от способа подключения, устройство потребляет мощность в пределах 0,62-0,94 кВт при силе тока 1,05-1,7 А. Величина пускового тока составляет 1,8-6 А.
Уровень защиты двигателя соответствует классу IP54, а термическая защита — стандарту THCL 155. Дополнительная защита от перегрева реализована в виде термоконтакта.

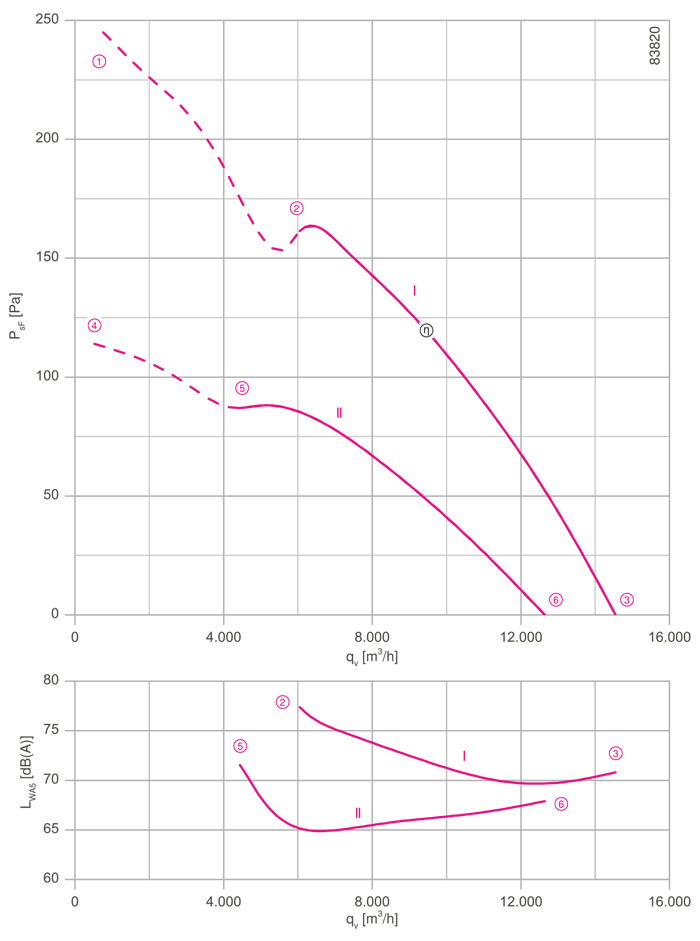

Вращение вала осуществляется со средней скоростью 690-900 оборотов в минуту, при этом производительность воздушной струи достигает параметров 9800-12000 кубических метров в час. Максимальная громкость работы при этом не превышает уровня 70 дБ, что облегчает задачу звукоизоляции устройства.

Эксплуатация осевого вентилятора Ziehl-Abegg fn071-sdk.6f.v7p1 возможна в различных бытовых и промышленных условиях, в том числе и при повышенных внешних нагрузках.
Диапазон температур перемещаемой среды составляет от -40С до +70С. Запрещено устанавливать вентилятор во взрывоопасных средах, а также использовать для перемещения химически активных газов.
Монтаж и подключение к электросети должны осуществляться квалифицированным персоналом в строгом соответствии с техническими условиями, указанными производителем в сопроводительной документации.
