Обзор вентилятора Ziehl-Abegg FN063 — VDS.6N.V7P4

Предлагаем вниманию читателей детальный технический обзор вентилятора Ziehl-Abegg FN063 — VDS.6N.V7P4 — инновационной разработки немецкого производителя в области технологических вентиляционных решений.

Технические характеристики

Наименование	Значение
Модель	FN063 — VDS.6N.V7P4
Номинальное напряжение VAC	400 В
Частота Hz	50
Скорость вращения	1320; 1010 об/мин
Мощность	2,80; 1,75 кВт
Ток	5,00; 2,90 A
Мин. темп. окр. среды °C	-40
Макс. темп. окр. среды °C	+60
Расход воздуха qv	21000 м3/час
Степень защиты	IP54

Описание, общие сведения

Осевой вентилятор всасывающего типа Ziehl-Abegg FN063 — VDS.6N.V7P4 отличается особой оптимизированной формой крыльчатки. Это специальная конструкция, называемая «совиное крыло», которая значительно повышает производительность работы устройства и способствует снижению уровня шума. Каждая лопасть дополнительно оснащена зубчатой кромкой, которая служит для бесшумного вращения и улучшения захвата воздуха.

Эта модель модифицирована для промышленного применения, потому оснащена защитой высокого класса. Также в ней улучшена термозащита и минимизированы затраты электроэнергии.

К преимуществам следует также отнести:

• высокую воздушную производительность;
• устойчивость к износу, нагреву и охлаждению;
• способность выдерживать повышенные механические и эксплуатационные нагрузки;
• надежность и долговечность конструкции.

Вентилятор рассчитан на работу в режиме непрерывного вращения и может использоваться не только в системах вентиляции, кондиционирования и воздухоснабжения, но также для охлаждения работающих механизмов, в обогревательных и холодильных установках, сушке и для решения прочих промышленных задач.

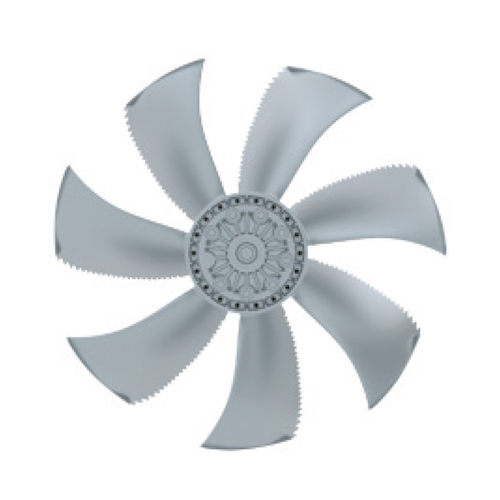

Внешний вид

Особенности серии

За счет уникальной конструкции крыльчатки серия FN отличается минимальной звуковой мощностью и упрощенной звукоизоляций благодаря уменьшению низкочастотного акустического спектра. При этом улучшенная аэродинамика позволила достичь повышения производительности и оптимизировать эффективность при небольших энергетических затратах.

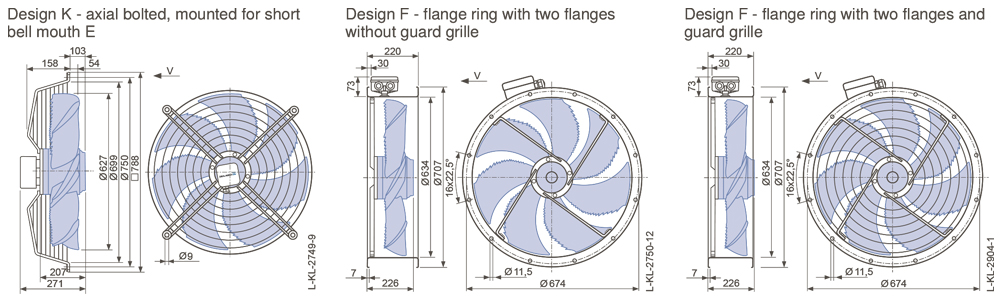

Размеры и конструкция

Материалы изготовления

Материалом изготовления как ротора, так и рабочего колеса с крыльчаткой служит алюминий, литой под высоким давлением. Такое технологическое решение обеспечило увеличение механической прочности и стойкости к окислению основных элементов конструкции.

Варианты исполнения и модификации

Аксиальный вентилятор Ziehl-Abegg FN063 — VDS.6N.V7P4 изготавливается как в исполнении S — без монтажных и защитных элементов — так и в других модификациях. Дополнительно в комплектацию могут входить стеновая панель, кольцо, монтажный фланец, защитные решетки и раструбы.

Электродвигатель

Приводом вентилятора является асинхронный 4-4-полюсный трехфазный электродвигатель переменного тока, рассчитанный на питание от электросети с напряжением 400 В и частотой 50 Гц.

В зависимости от типа подключения (треугольник или звезда), потребляемая мощность может составлять 1,75-2,8 кВт, а сила тока — 2,9-5 А. Величина пускового тока составляет 5,5-16 А. Подключение осуществляется посредством клеммной коробки.

Защита двигателя соответствует классу IP54, а категория термозащиты — THCL 155. Дополнительно установлен термоконтакт для защиты электродвигателя от перегрева.

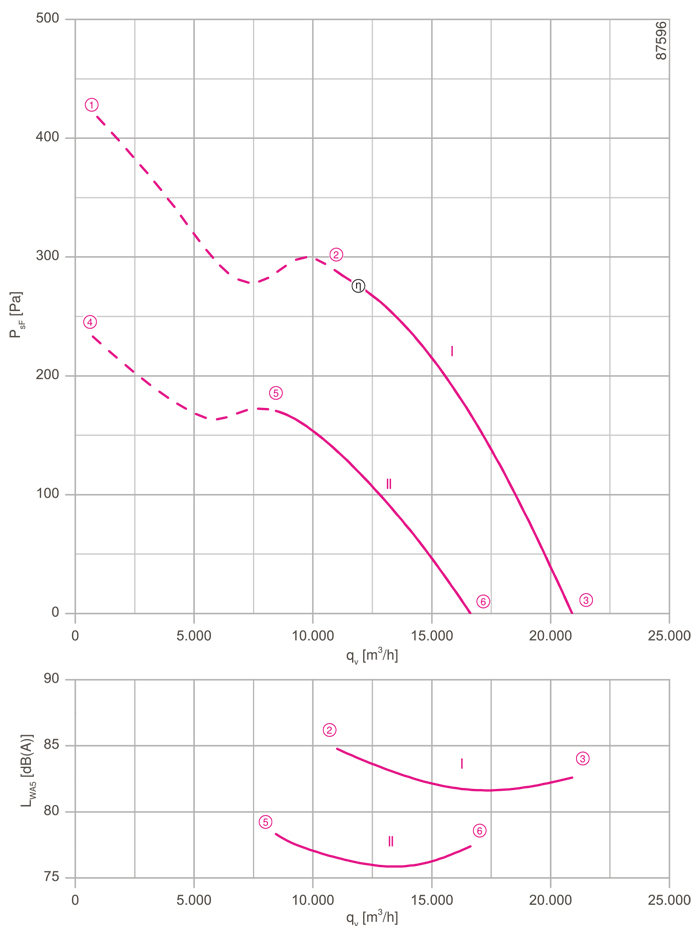

Аэродинамические характеристики и производительность

Вал привода развивает вращение со средней скоростью 1010-1320 оборотов в минуту. Производительность крыльчатки по воздуху составляет до 21000 кубических метров в час. Громкость работы устройства при этом не превышает максимального уровня 85 дБ.

Условия эксплуатации

Модель Ziehl-Abegg FN063 — VDS.6N.V7P4 может эксплуатироваться в различных бытовых и промышленных условиях, за исключением взрывоопасных сред. Преобразователи частоты, включаемые в цепь питания, должны соответствовать требованиям технической документации. Допустимый температурный диапазон применения — от -40С до +60С.

Монтаж

Монтаж должен осуществляться квалифицированным персоналом с соблюдением мер безопасности и технических требований производителя. Предпочтительное положение для установки — горизонтальное. При вертикальном монтаже необходимо проследить, чтобы отверстие для отвода конденсата было расположено внизу и оставалось открытым.
