Представляем вниманию пользователей подробный технический обзор вентилятора Ziehl-Abegg FN080 — SDS.6N.V7, изготовленного для применения в различных бытовых и промышленных отраслях для решения проблем вентиляции, кондиционирования, обогрева и охлаждения.
| Наименование | Значение |
| Модель | FN080 — SDS.6N.V7 |
| Номинальное напряжение VAC | 400 В |
| Частота Hz | 50 |
| Скорость вращения | 900; 700 об/мин |
| Мощность | 1,80; 1,15 кВт |
| Ток | 3,90; 2,20 A |
| Мин. темп. окр. среды °C | -40 |
| Макс. темп. окр. среды °C | +65 |
| Расход воздуха qv | 25100 м3/час |
| Вес | 36,3 кг |
| Типоразмер | 788 мм |
| Степень защиты | IP54 |
Аксиальный вентилятор Ziehl-Abegg FN080 — SDS.6N.V7 отличается высоким уровнем производительности, экономичностью и эффективностью за счет уникальной формы крыльчатки, которая позволила добиться этих результатов при минимальном потреблении электроэнергии.
Весомым достоинством является широкий спектр его применения. Он используется для решения задач вентиляции, воздухоснабжения и кондиционирования как жилых и административных, так и промышленных объектов. Также модель широко применяется в машиностроении, системах охлаждения и сушки, обогревательном оборудовании и сельскохозяйственной сфере.
Модель изготовлена из высокопрочных материалов, устойчивых к воздействию температур, нагрузок и внешних факторов. Это обеспечивает долговечность и длительный срок эксплуатации устройства.
Благодаря тщательному конструированию крыльчатки уровень шума во время работы снижен до минимальных показателей.

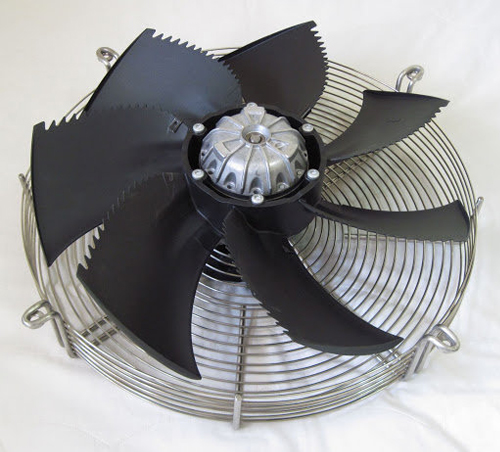

Внешне модель представляет собой рабочее колесо с 7 изогнутыми лопастями, которые расположены на валу электродвигателя. Каждая лопасть имеет зазубренную кромку на внешнем изгибе, что повышает воздушную производительность. На лопасти нанесено черное защитное покрытие. Сзади, со стороны всасывания, установлена защитная решетка с петлями для монтажа.

Основным отличием серии FN является модифицированная форма лопастей, позволившая достичь бесшумной работы, оптимальной производительности и низких энергетических затрат.
Конструктивно вентилятор Ziehl-Abegg FN080 — SDS.6N.V7 состоит из рабочего колеса, электрического привода и защитной решетки. Крыльчатка установлена на вал электродвигателя и состоит из 7 серпообразных лопастей. Каждая лопасть изогнута для повышения эффективности захвата воздуха и снабжена зубчатой кромкой.

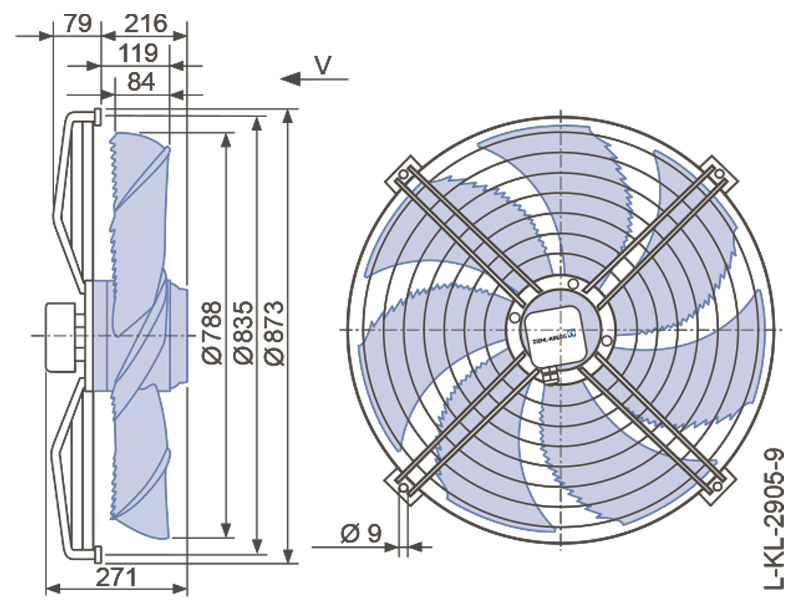

Диаметр крыльчатки составляет 788 мм, глубина конструкции — 400 мм, а общий диаметр с решеткой — 885 мм. Вес конструкции составляет 36,3 кг.

Основным материалом изготовления как ротора, так и крыльчатки, служит литой под высоким давлением алюминий, который характеризуется высоким уровнем прочности и износоустойчивости.
По запросу заказчика вентилятор может комплектоваться такими монтажными элементами, как раструбы и крепления.
Приводной узел состоит из 6-6-полюсного трехфазного электродвигателя переменного тока, оптимизированного для работы от электросети с напряжением 400 В и частотой 50 Гц.
В зависимости от типа подключения к сети (треугольник или звезда), величина потребления мощности составляет 1,15-1,8 кВт, а сила тока — 2,2-3,9 А. Пусковой ток двигателя — 3,8-13 А.
Класс защиты двигателя соответствует стандарту IP54, а класс термозащиты — THCL 155. Дополнительно установлен термоконтакт, служащий для предохранения от перегрева.

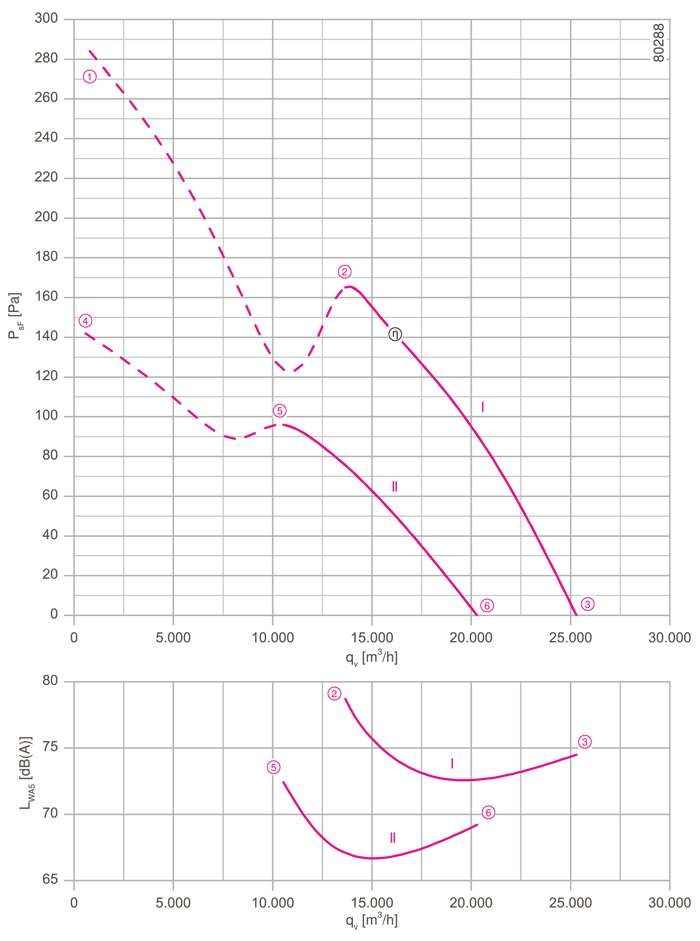

Средняя скорость вращения вала, в зависимости от типа подключения, составляет 700-900 оборотов в минуту. При этом производительность потока составляет 25100 кубических метров воздуха в час. Увеличение давления составляет 285 Па, а уровень шума — не более 79 дБ.

Вентилятор Ziehl-Abegg FN080 — SDS.6N.V7 может эксплуатироваться в различных бытовых и промышленных условиях, кроме взрывоопасных и химически агрессивных сред.
Температура перемещаемой среды должна находиться в диапазоне не ниже -40С и не выше +65С. При работе в температуре ниже -10С рекомендуется снизить уровень механических нагрузок и внешних воздействий.
Установку вентилятора должен осуществлять квалифицированный специалист. При монтаже необходимо придерживаться требований, указанных в техническом паспорте изделия, а также схем электрического подключения.
