Представляем вниманию читателей подробный технический обзор вентилятора Ziehl-Abegg fe050-4ek.4i.v7. Это высококачественное и выносливое устройство, широко применяемое в сфере воздухоснабжения, кондиционирования, охлаждения работающих механизмов, а также в сфере машиностроения и сельского хозяйства.
| Наименование | Значение |
| Модель | fe050-4ek.4i.v7 |
| Номинальное напряжение VAC | 230 В |
| Частота Hz | 50 |
| Скорость вращения | 1250 об/мин |
| Мощность | 0,78 кВт |
| Ток | 3,4 A |
| Мин. темп. окр. среды °C | -40 |
| Макс. темп. окр. среды °C | +60 |
| Расход воздуха qv | 8900 м3/час |
| Вес | 13,5 кг |
| Типоразмер | 500 мм |
| Уровень шума | 75 дБ |
Аксиальный вентилятор всасывающего типа Ziehl-Abegg fe050-4ek.4i.v7 создавался как элемент кондиционирующих и вентиляционных систем с возможностью управления параметрами работы двигателя и скоростью вращения вала.
Его предназначение состоит в перемещении воздуха и газообразных смесей. Не допускается содержание в смеси дыма, пара и химически активных газов. Также запрещены присутствие в воздушной струе твердых частиц и эксплуатация во взрывоопасной среде.
Отличия вентилятора этой модели состоит в том, что он хорошо выдерживает температурные нагрузки и обладает устойчивостью к износу и окислению рабочих поверхностей. За счет этого достигается долговечность устройства и его бесперебойная работа во время всего эксплуатационного срока.
Отдельным преимуществом считается высокий уровень производительности по воздуху при низких значения энергопотребления и практически бесшумной работе.
Также к достоинствам модели следует отнести:

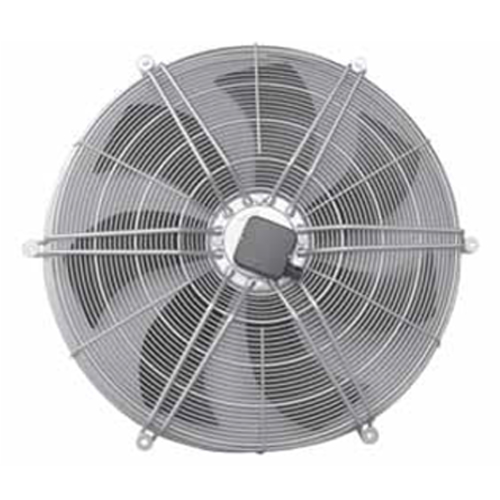

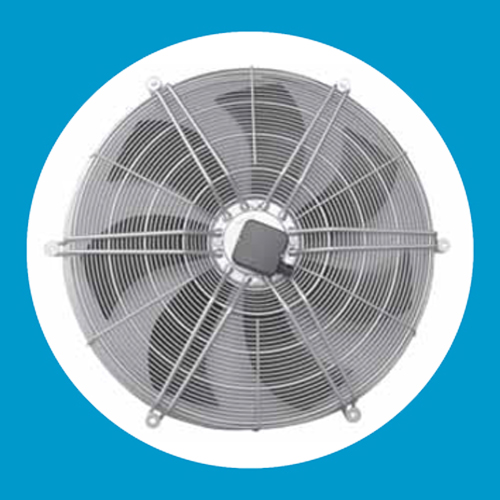

Внешний вид вентилятора Ziehl-Abegg fe050-4ek.4i.v7 представляет собой рабочее колесо с крыльчаткой, установленной на вал электрического двигателя, и защитной решеткой с монтажными петлями для крепления в полном раструбе. Крыльчатка состоит из 7 серпообразных изогнутых литых лопастей.

К особенностям серии FE относятся широкий диапазон типоразмеров, высокая производительность всего модельного ряда, а также бесшумность и экономичность, достигаемые за счет особых аэродинамических свойств лопастей рабочего колеса. За счет этого вентиляторы отличаются эффективностью и надежностью даже в сложных условиях эксплуатации.

Конструкция модели включает рабочее колесо как основу узла вращения. Рабочее колесо установлено на вал электропривода и оснащено 7 серповидными лопастями изогнутой формы. В качестве дополнительного монтажного элемента использована защитная решетка, оснащенная петлями для крепления.

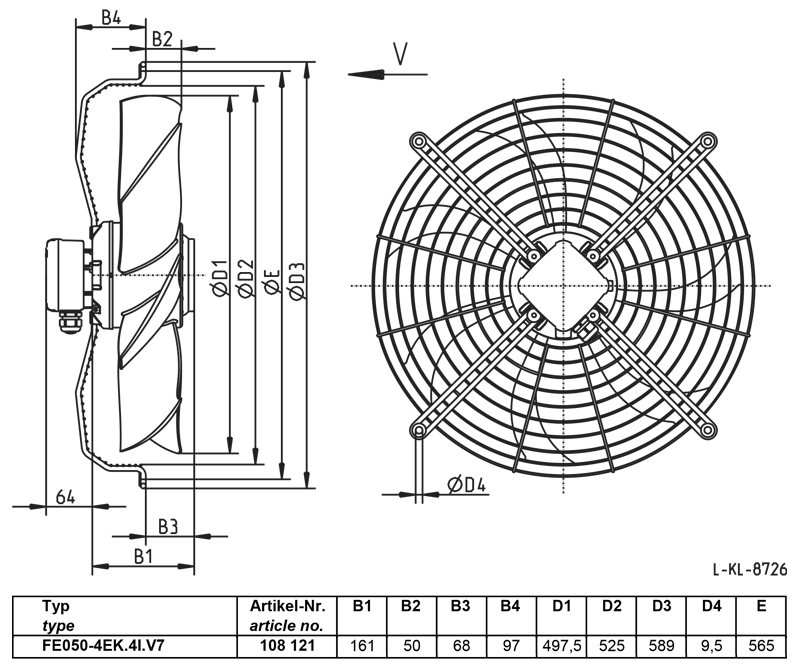

Диаметр крыльчатки составляет 500 мм, полный монтажный диаметр с решеткой — 589 мм, а глубина конструкции — 161 мм. Весит вся конструкция 13,5 кг.
Как крыльчатка, так и ротор электродвигателя вентилятора Ziehl-Abegg fe050-4ek.4i.v7 изготовлены из алюминия, литого под высоким давлением. Этот материал гарантирует прочность, устойчивость к нагрузкам, а также устойчив к окислению и ржавчине.

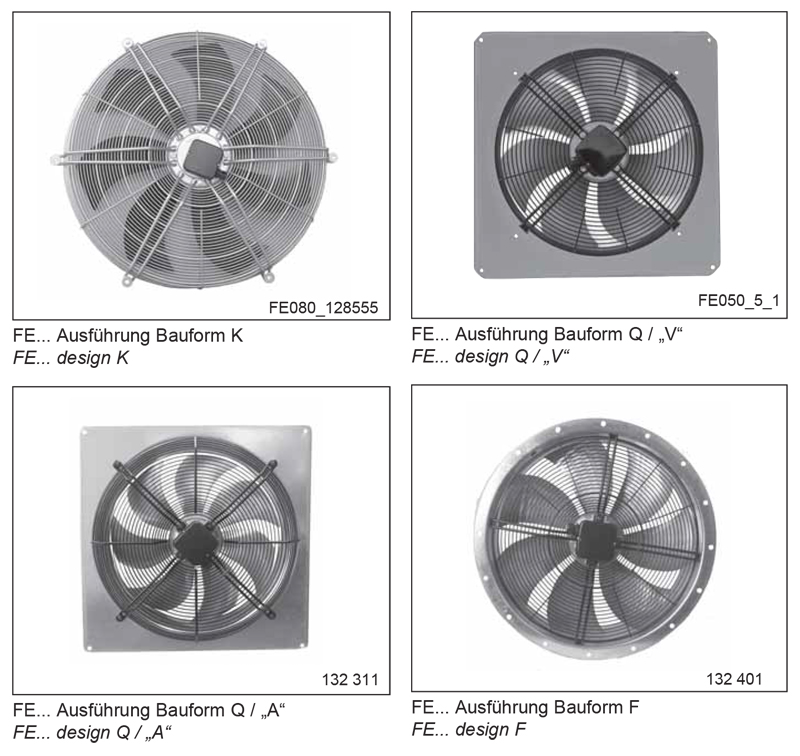

Вентилятор данной модели может поставляться с различными защитно-монтажными элементами по предварительному запросу заказчика. Такими элементами могут быть стеновые панели и кольца, фланцы, раструбы и решетки.

Приводной узел вентилятора представлен асинхронным 4-полюсным однофазным электродвигателем с пусковым конденсатором. Источником питания такого привода служит стандартная электросеть с напряжением 230В и частотой 50 Гц.
Мощность потребления энергии двигателя составляет 0,78 кВт при силе тока 3,4 А. Емкость пускового конденсатора составляет 16 мкФ.
Мотор рассчитан на эксплуатацию в режиме непрерывного вращения. Степень его защиты соответствует международному классу IP54, термозащита выполнена в категории F. для защиты от перегрева установлен термический контакт.

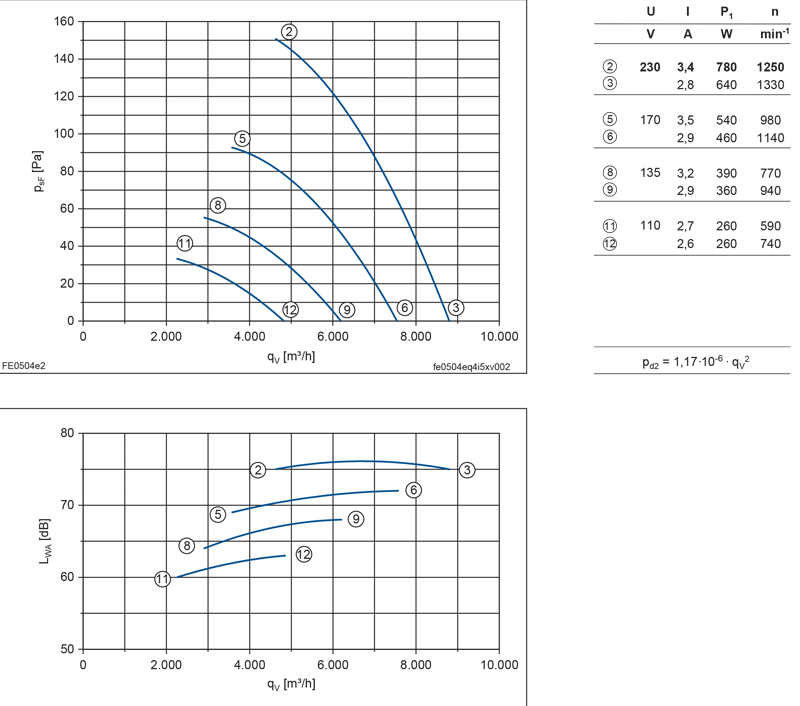

Вал привода вращается со скоростью до 1250 оборотов в минуту. При вращении лопасти перемещают потоки воздуха с производительностью до 8900 кубических метров в час. Уровень рабочего шума на максимальных оборотах не превышает показателя в 75 дБ.

Всасывающий осевой вентилятор Ziehl-Abegg fe050-4ek.4i.v7 предназначен для эксплуатации в стандартных бытовых и промышленных условиях за исключением химически активных, запыленных, задымленных и взрывоопасных сред. Диапазон допустимых температур составляет от -40С до +60С.
Если вентилятор длительное время работает при температуре ниже, чем -10С, следует принять меры по ограничению механических нагрузок и прочих внешних воздействий на лопасти.
Установка и подключение должны выполняться квалифицированным персоналом с соблюдением требований технической документации и норм электробезопасности.
