Представляем вниманию читателей детальный обзор вентилятора Ziehl-Abegg FC080 — SDA.6K.A7, широко используемого в технической, промышленной и сельскохозяйственной отраслях.
| Наименование | Значение |
| Модель | FC080 — SDA.6K.A7 |
| Номинальное напряжение VAC | 230; 400 В |
| Частота Hz | 50 |
| Скорость вращения | 900 об/мин |
| Мощность | 1,40 кВт |
| Ток | 4,70; 2,70 A |
| Мин. темп. окр. среды °C | -40 |
| Макс. темп. окр. среды °C | +60 |
| Расход воздуха qv | 18800 м3/час |
| Вес | 20,1 кг |
| Типоразмер | 788 мм |
| Степень защиты | IP54 |
Аксиальный нагнетающий вентилятор Ziehl-Abegg FC080 — SDA.6K.A7 входит в агропромышленную серию моделей FC и отличается серповидной формой лопастей, которые созданы для оптимизации производительности и снижения уровня акустического шума во время работы.
При создании вентилятора применены энергосберегающие технологии, поэтому даже на максимальных оборотах величина потребляемой мощности будет на минимуме.
Благодаря оптимальным эксплуатационным характеристикам эта модель широко применяется для решения многих технологических задач, в том числе для организации вентиляции, кондиционирования и подачи воздуха на объектах различного назначения. Также вентилятор устанавливают для охлаждения трансформаторов, обдува элементов оборудования в машиностроении сельском хозяйстве, в обогревателях и сушильных установках.
Особенности модели характеризуются:

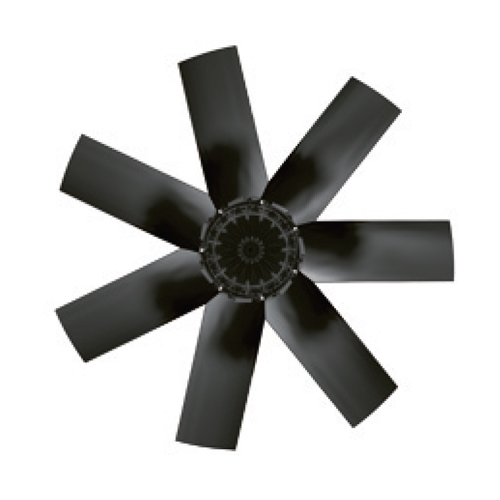

Внешне вентилятор Ziehl-Abegg FC080 — SDA.6K.A7 представляет собой рабочее колесо с 7 серповидными лопастями, изогнутыми относительно оси посадки. Крыльчатка посажена на вал электродвигателя. В базовой комплектации защитные и монтажные элементы отсутствуют. По запросу со стороны статора может быть закреплена защитная решетка.

К особенностям серии следует отнести не только форму лопастей, но и ориентацию на агропромышленный сектор применения. Поэтому модельный ряд отличается термоустойчивостью и высокой степенью защиты, которые позволяют устанавливать устройства в сложных промышленных условиях.
Конструктивно базовая модификация включает крыльчатку и электродвигатель, на валу которого расположены лопасти. Каждая лопасть имеет изгиб относительно собственной оси, что повышает эффективность захвата воздуха.

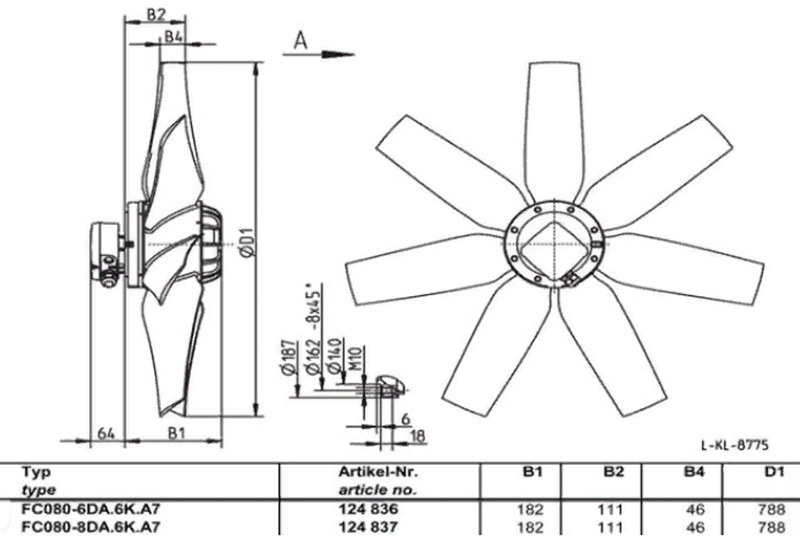

Диаметр крыльчатки составляет 788 мм, а монтажная глубина конструкции — 286 мм. Общий вес в сборе — 20,1 кг.

Материалом изготовления крыльчатки и ротора служит литой под давлением алюминий. Это прочный, износоустойчивый и не подверженный коррозии металл, который хорошо выдерживает как высокие, так и низкие температуры.

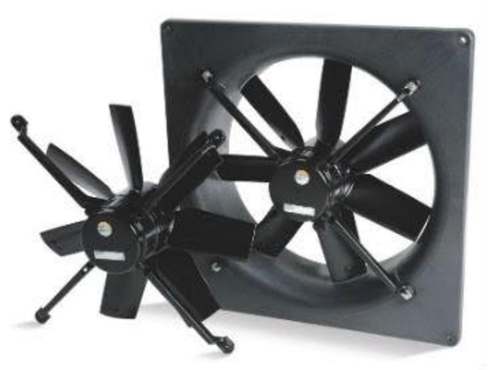

Данная модификация может поставляться как без защитно-монтажных элементов, так и со стеновыми панелями, решетками и раструбами.
В качестве привода производитель использовал 6-6-полюсный трехфазный электродвигатель переменного тока, подключаемый к сети питания с напряжением 400 В и частотой 50 Гц.
Потребление мощности и тока, в первую очередь, зависят от схемы подключения. При включении двигателя треугольником мощность составляет 1,4 кВт, а ток — 2,7 А. Если использована схема звезды, то параметры мощности составят 0,94 кВт, а тока — 1,7 А. Пусковой ток равен 9,8 А и 3,3 А соответственно.
Класс защиты двигателя соответствует международному стандарту IP54, а термозащита — THCL 155.

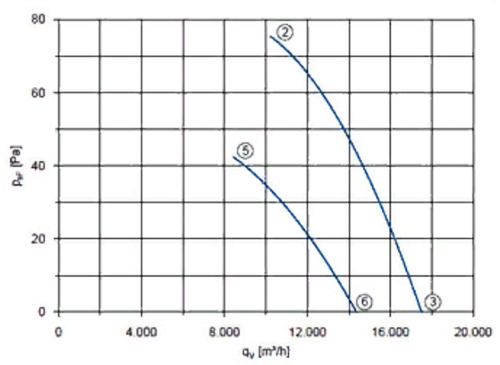

Скорость вращения вала двигателя составляет 390-900 оборотов в минуту. Производительность воздушного потока при этом достигает показателей 18800-23000 кубических метров в час. Уровень шума не превышает значения 82 дБ.

Вентилятор Ziehl-Abegg FC080 — SDA.6K.A7 может применяться в широком спектре условий, за исключением взрывоопасных и химически активных сред.
Монтаж на месте и подключение к сети питания должны осуществляться квалифицированным специалистом. При этом должны соблюдаться не только технические требования производителя, но и правила электробезопасности.
