Представляем вниманию наших читателей детальный обзор вентилятора Ebmpapst QLZ06/3000 A94-3030LH-183 AMS — экономичного нагнетающего тангенциального устройства, используемого в обогревательных системах, фанкойлах промышленных кондиционеров и тепловых завесах.

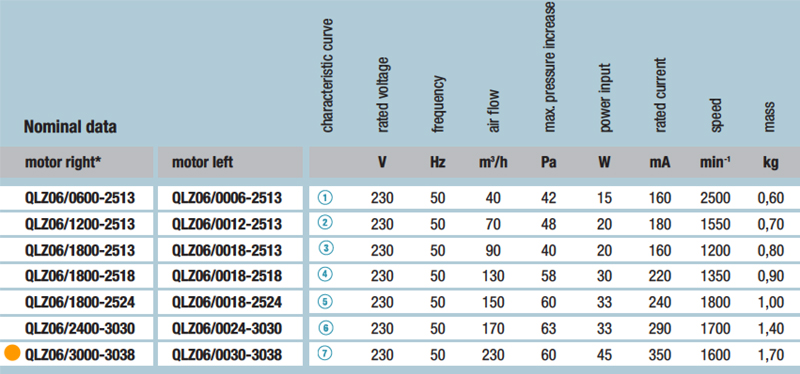

| Наименование | Значение |
| Модель | QLZ06/3000 A94-3030LH-183 AMS |
| Номинальное напряжение VAC | 230 В |
| Частота Hz | 50 |
| Скорость вращения | 1600 об/мин |
| Входная мощность | 45 Вт |
| Ток | 350 A |
| Мин. темп. окр. среды °C | 0 |
| Макс. темп. окр. среды °C | +60 |
| Расход воздуха qv | 230 м3/час |
| Вес | 1,70 кг |
| Типоразмер | 395 мм |
| Класс изоляции | «B» |
Экономичный тангенциальный вентилятор нагнетающего типа Ebmpapst QLZ06/3000 A94-3030LH-183 AMS с правым расположением привода широко применяется при монтаже систем обогрева, конвекторов, тепловой завесы помещений, кондиционирующих и охладительных устройств.
Его отличительными особенностями являются высокая производительность по воздуху, низкий уровень шума и небольшое давление внутри воздушного потока.
К преимуществам модели относятся:

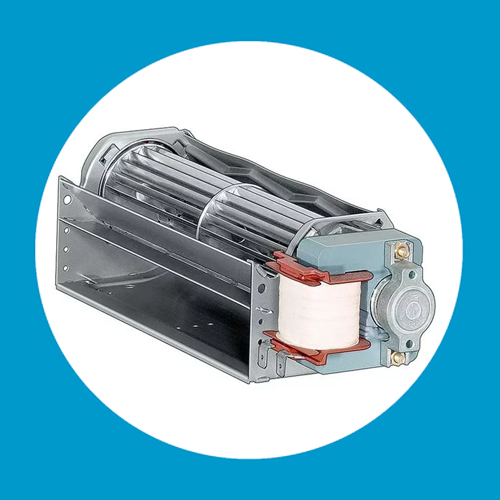

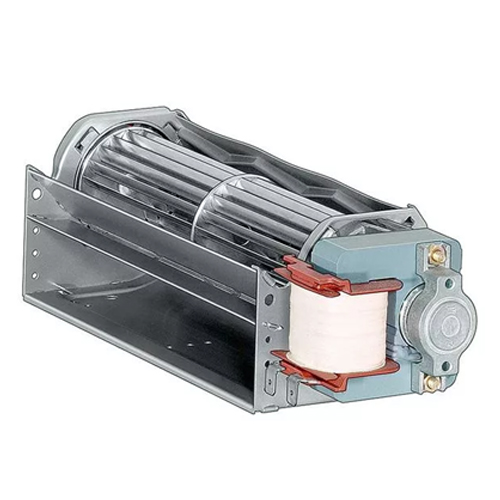

Внешне конструкция вентилятора представляет собой цилиндрическое рабочее колесо центробежного типа, установленное в спиралевидный диффузор с расположенным по длине прямоугольным выходом. С торца располагаются обмотка и ротор электродвигателя.

Конструктивно рабочее колесо модели имеет вытянутую цилиндрическую форму. Оно встроено в диффузорный корпус с прямоугольным выводом по всей длине конструкции. С торца корпуса справа расположен электрический привод — двигатель с внешней обмоткой.

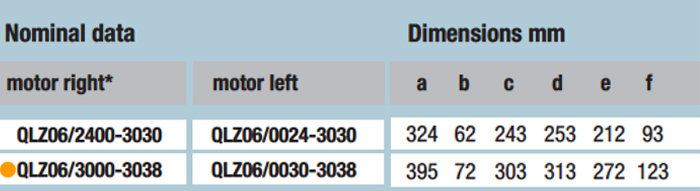

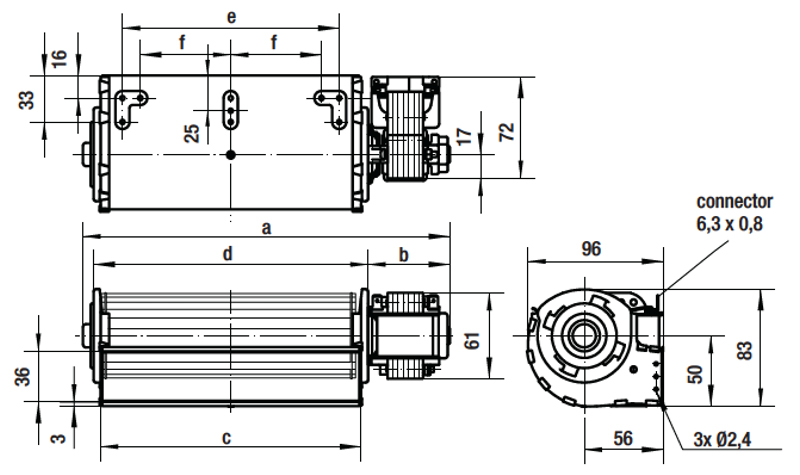

Монтажные габариты составляют 395х96х83 мм. Длина рабочего колеса — 300 мм, а его диаметр — 60 мм. Вход диффузорного отверстия имеет габаритные размеры 303х36 мм. Вес вентилятора в полной комплектации поставки составляет 1,7 кг.


Материалом изготовления корпуса служит литой под давлением алюминий. Рабочее колесо изготовлено из стального листа. Это обеспечивает максимальную прочность и термоустойчивость основных рабочих частей.
Приводом тангенциального вентилятора Ebmpapst QLZ06/3000 A94-3030LH-183 AMS служит асинхронный однофазный электродвигатель переменного тока, предназначенный для работы от сети питания 230 В с частотой 50 Гц. Подключение осуществляется посредством клеммного соединения.
Изоляция двигателя соответствует классу B, F или H, по запросу заказчика.
Уровень потребляемой мощности составляет 45 Вт при силе тока 350 мА.

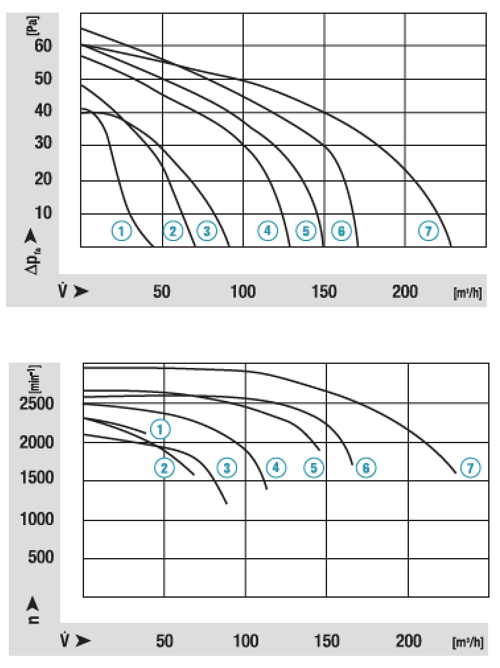

Скорость вращения рабочего колеса достигает показателей 1600 оборотов в минуту. На выходе диффузора создается нагнетающий воздушный поток производительностью до 230 кубических метров в час. Увеличение давления при этом составляет до 60 Па.

Монтаж выполняется в горизонтальном положении или в вертикальном при нижнем расположении электродвигателя. Допустимый диапазон температур перемещаемой воздушной среды не должен превышать показателей от 0С до +60С.
