Представляем вниманию посетителей подробный обзор электродвигателя M4E068-DF01-01 — внешнероторного привода для вентиляционных устройств, применяемых в бытовом и промышленном секторах
| Наименование | Значение |
| Модель | M4E068-DF01-01 |
| Номинальное напряжение VAC | 230 В |
| Частота Hz | 50; 60 |
| Скорость вращения | 1300; 1450 об/мин |
| Входная мощность | 100; 132 Вт |
| Ток | 0,44; 0,58 A |
| Макс. темп. окр. среды °C | +40 |
| Расход воздуха qv | 206 м3/час |
| Уровень звукового давления | 450 дБА |
| Вес | 1,8 кг |
| Типоразмер | 68 мм |
| Поверхность ротора | Покрыта черным покрытием |
| Направление вращения | Вправо и влево |
| Тип защиты | IP00 |
| Класс изоляции | F0 |
| Максимально допустимая темп. окружающей среды электродвигателя (трансп./ хранение) | +80 °C |
| Минимально допустимая темп. окружающей среды электродвигателя (трансп./ хранение) | -40 °C |
| Класс защиты от влажности | Шарикоподшипники |
| Положение при монтаже | Любое |
| Режим работы | S1 |
| Контактный ток по IEC 60990 (измерительная схема рис. 4, TN-система) | < 0.75 mA |
| Степень загрязнения | 2 |
| Класс защиты | I (если защитный провод подключен стороной заказчика) |
| Соответствие продукта стандартам | EN 60335-1 |
Внешнероторный асинхронный однофазный двигатель M4E068-DF01-01 Ebmpapst отличается компактными габаритами, высокой производительностью и стойкостью к износу. Опора привода реализована в виде металлических подшипников, простых в обслуживании и долговечных.
Модель широко применяется в различных вентиляционных устройствах, составляющих системы воздухообмена и кондиционирования.
Неоспоримыми преимуществами являются:
В конструкции использованы необслуживаемые шариковые подшипники, которые увеличивают гарантированный срок службы мотора.

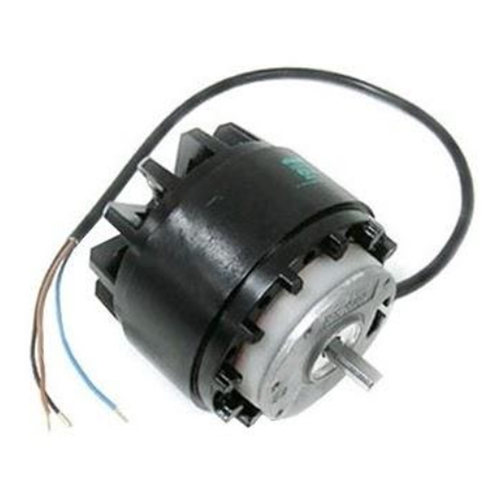

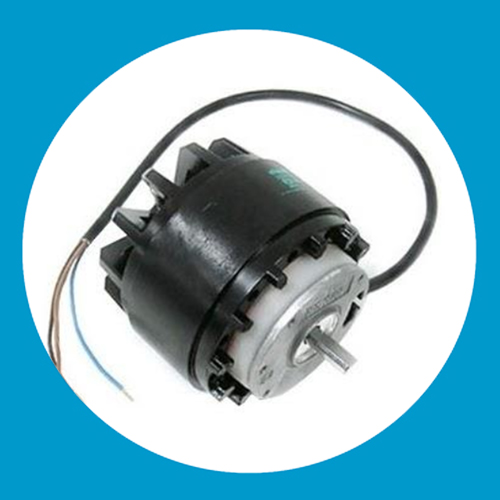

Внешне двигатель имеет цилиндрическую форму ротора, покрытого черным защитным эмалевым покрытием, и вращающегося вала. От конструкции отходит кабель подключения к сети электропитания.

Основными преимуществами модели следует назвать компактность, экономичность, низкий уровень шума и высокую эффективность. Такие двигатели долговечны, устойчивы к нагрузкам. Имеется возможность управления скоростью вращения за счет применения управляющих модулей.

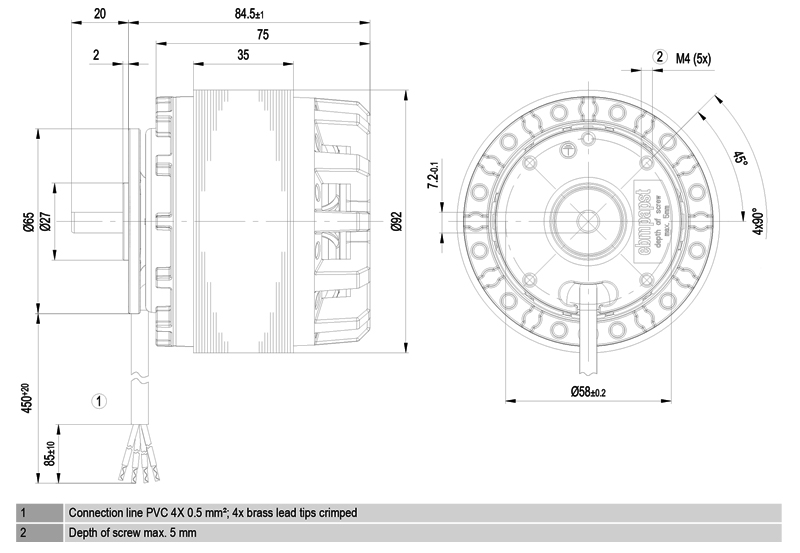

Конструкция однофазного асинхронного двигателя M4E068-DF01-01 Ebmpapst состоит из монтажного фланца, ротора и вращающегося вала. Диаметр мотора составляет 92 мм, а полная глубина — 104,5 мм. Вес вместе с кабелем питания — 1,8 кг.

Монтажный фланец электромотора изготовлен из алюминия, литого под высоким давлением. Материалом изготовления вращающегося вала служит сталь, применяемая для роликовых подшипников. Ротор покрыт черной термической эмалью.

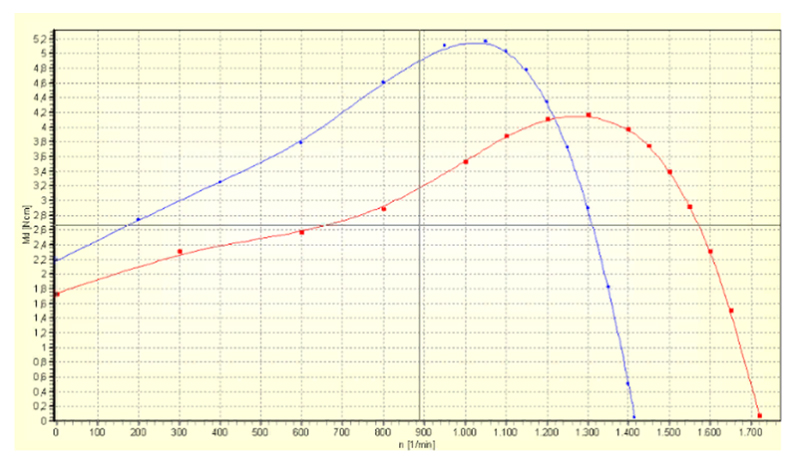

Асинхронный однофазный мотор M4E068-DF01-01 Ebm с пусковым конденсатором адаптирован для подключения к сети переменного тока с напряжением 230В и частотой 50 Гц. Величина потребляемого тока составляет 0,44 А. Входная мощность равна 100 Вт, а выходная — 132 Вт. Емкость пускового конденсатора составляет 3 мкФ. Вал вращается со скоростью до 1300 оборотов в минуту. Номинальный и средний пусковой момент составляют 36 Нсм и 44 Нсм соответственно.
Защита двигателя соответствует классу IP00, изоляция — классу В. Вращение осуществляется по часовой стрелке или против, со стороны ротора.

Устройство предназначено для эксплуатации в бытовой и промышленной сферах, в стандартных условиях, при температуре среды, не превышающей показателей до +40С.
Монтаж осуществляется специалистами, имеющими соответствующую квалификацию и опыт. Руководство по монтажу входит в пакет сопроводительной документации.
