Обзор электродвигателя M4Q045-BD01-01 Ebmpapst

Предлагаем вашему вниманию развернутый обзор электродвигателя M4Q045-BD01-01 от немецкого производителя вентиляционного оборудования и комплектующих Ebmpapst.

Описание и общие сведения

Электродвигатель M4Q045-BD01-01 — это однофазный асинхронный мотор, адаптированный для работы от сети переменного тока. Он предназначен для использования в качестве привода для осевых вентиляторов с диаметром крыльчатки от 164 мм до 300 мм.

Благодаря универсальности и высоким технико-эксплуатационным характеристикам, устройство используется для монтажа вентиляторов как бытового, так и промышленного назначения.

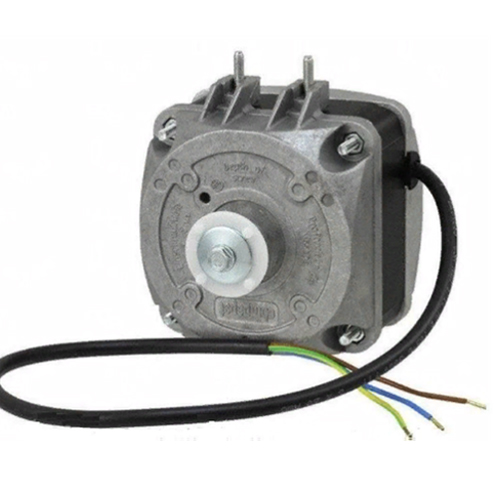

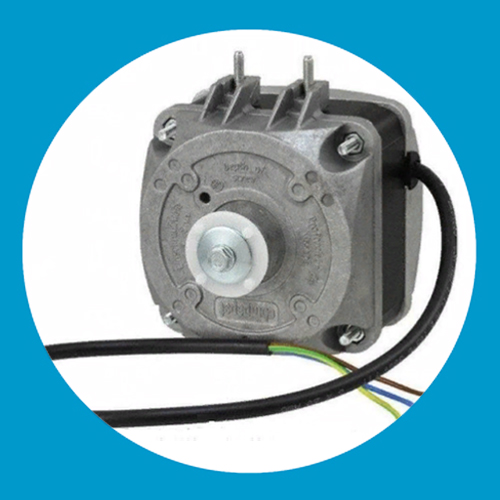

Внешний вид

Особенности модели

Электрический асинхронный двигатель M4Q045-BD01-01 Ebmpapst отличается универсальностью монтажа, малошумной работой, экономичным энергопотреблением, а также применением стойких и долговечных подшипников скольжения, рассчитанных на рабочий ресурс до 30 тысяч часов.

Ротор мотора покрыт черной защитной эмалью. Вращение вала предусмотрено против часовой стрелки. Воздушный поток может проводиться в обоих направлениях — V и A (всасывание и нагнетание).

Полусферические подшипники

В качестве опоры приводного электрического узла использованы надежные полусферические подшипники скольжения, адаптированные к горизонтальной монтажной позиции. В этом случае их ресурс работы гарантированно составляет 30000 часов.

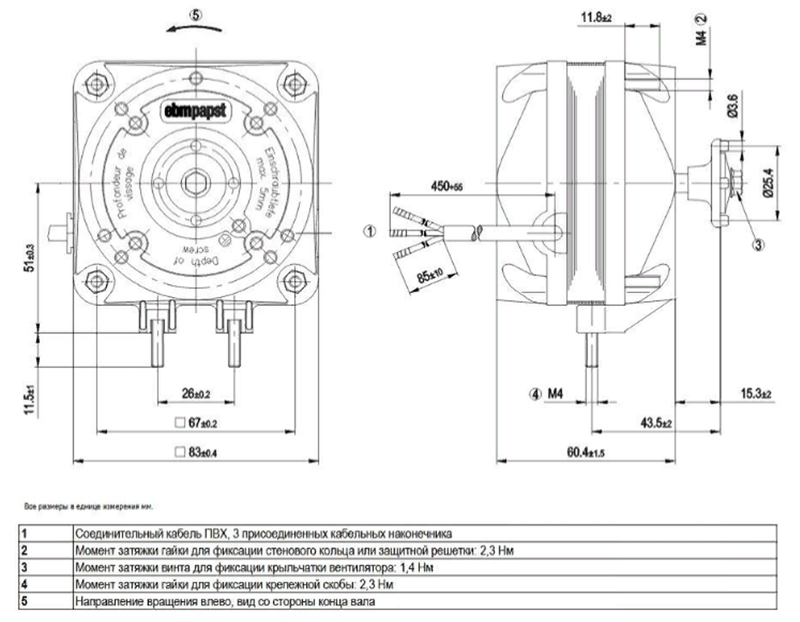

Габариты и конструкция

Конструктивно асинхронный двигатель M4Q045-BD01-01 состоит из компактного металлического разборного корпуса, вала вращения и контактного кабеля.

Внешние габариты конструкции составляют 83х83х60,4 мм. Крепежные скобы вместе с болтами выступают над корпусом на 21 мм. Диаметр вала 25,4 мм. Длина соединительного провода 450 мм. Вес электродвигателя в стандартной комплектации — 0,85 кг.

Материалы изготовления

Материалом изготовления основной части элементов, в частности опорного щита для подшипников, служит литой алюминий. Это обеспечивает не только прочность, но и надежную антикоррозийную защиту устройства.

Технические характеристики

Наименование	Значение
Модель	M4Q045-BD01-01
Номинальное напряжение VAC	230 В
Частота Hz	50; 60
Скорость вращения	1300; 1550 об/мин
Входная мощность	29; 26 Вт
Ток	0,19; 0,17 A
Мин. темп. окр. среды °C	-30
Макс. темп. окр. среды °C	+40
Уровень звуковой мощности B	5,7
Уровень звукового давления	46 дБА
Вес	0,9 кг
Типоразмер	83 х 83 х 60,4 мм
Класс защиты от влажности	Н1
Степень защиты	IP42
Класс изоляции	В

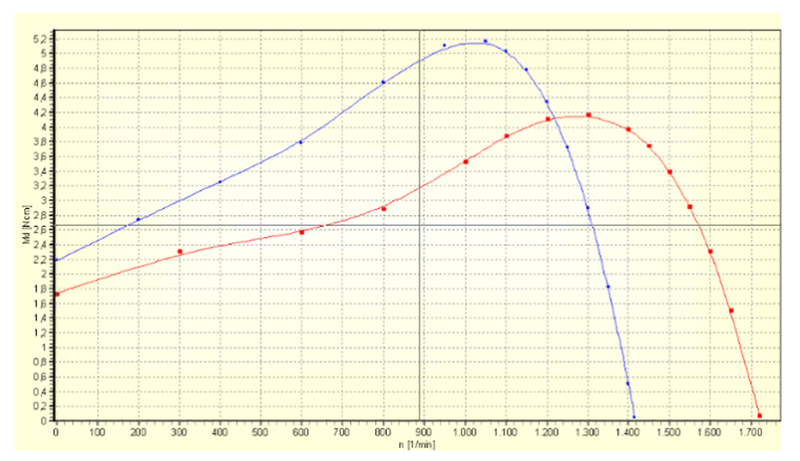

Асинхронный однофазный электродвигатель M4Q045-BD01-01 Ebm имеет типоразмер 45. Он рассчитан на работу от сети переменного тока с напряжением 230В и частотой 50/60 Гц. Потребляемый ток составляет 170-190 мА, в зависимости от частоты сети, а потребление мощности на входе 26-29 Вт, а на выходе — 5 Вт. Номинальный момент силы двигателя — 3 Нсм, а средний пусковой — от 1,7 Нсм до 2,2 Нсм. Пусковой ток составляет 0,22-0,25 А. Вал развивает максимальное вращение со скоростью 1300-1550 оборотов в минуту.

Уровень защиты мотора соответствует классу IP42, изоляция — классу В, а влагозащита — Н1. Кроме того, предусмотрена аварийная защита по принципу полного сопротивления.

Условия эксплуатации

Электродвигатель может использоваться в стандартных бытовых и промышленных условиях при температуре среды от -30С до +40С. Не допускается применение во взрывоопасных, содержащих абразивные частицы и агрессивные примеси средах. Хранение и транспортировка допускается в термическом диапазоне от -40С до +80С.

Монтаж

Монтаж двигателя разрешается в любом положении. Предпочтительным является горизонтальное. Монтировать можно на резьбовые болты, на решетку либо в настенную панель либо кольцо.

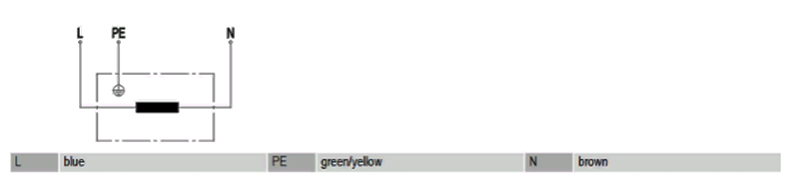

Установка крыльчатки на ротор осуществляется с помощью пластиковой скобы и винтовых соединений М4. Подключение к электропитанию выполняется строго по схеме, приведенной в техническом паспорте.
