Представляем вниманию пользователей всесторонний технико-эксплуатационный обзор вентилятора Nicotra-Gebhardt RDH E2-0400 — мощного и компактного высокопроизводительного устройства двухстороннего всасывания с ременным приводом. Он активно используется для организации воздухоснабжения на объектах как жилого, так и промышленного назначения.
| Наименование | Значение |
| Модель | RDH E2-0400 |
| Частота Hz | 50 |
| Скорость вращения | 1400-3100 об/мин |
| Макс. темп. окр. среды °C | +100 |
| Расход воздуха qv | 20000 м3/час |
| Вес | 42 кг |
| Типоразмер | 400 мм |
| Уровень шума | 100 дБ |
Центробежный вентилятор двухстороннего всасывания Nicotra-Gebhardt RDH E2-0400 — это высокопроизводительное компактное корпусное устройство, предназначенное для эксплуатации в вентиляционных системах , обеспечении подачи воздуха коммуникациях жилых зданий и производственных объектов.
Электрический двигатель работает на ременной передаче и в комплект поставки не входит. Он устанавливается на станине вне корпуса, а ротор и вал рабочего колеса взаимосвязаны ремнем, передающим вращение крыльчатке.
Сварная крыльчатка состоит из 11 загнутых назад лопастей. Сами лопасти изготавливаются из листовой стали с защитным покрытием.
При монтаже вала использованы среднетяжелые подшипники со сферическим наружным кольцом и зажимной гильзой для самоустановки, установленные внутри литых корпусов на опорах, с прессоваными масленками.
Кроме того, преимуществами вентилятора можно назвать:
Прочная и устойчивая сварная рама из высококачественной стали имеет защитное покрытие и усилена дополнительными поперечинами.

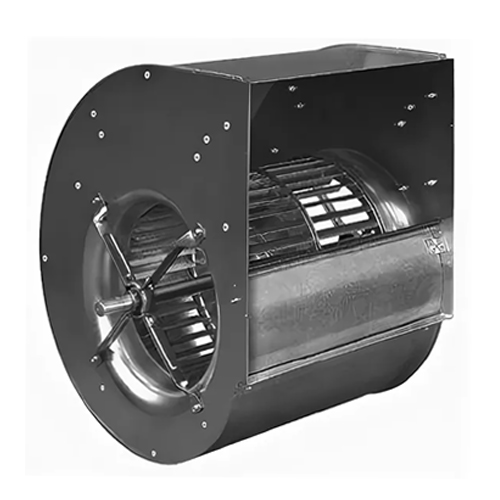

Внешний вид центробежного вентилятора Nicotra-Gebhardt RDH E2-0400 отличается компактностью. Он включает несколько элементов.
Это спиралеобразный корпус со смотровым люком, стоячим фальцем и V-образной перегородкой, установленный внутри усиленной сварной металлической рамы. Перегородка устанавливается под наклоном относительно раструба. Входное и выходное отверстия закрыты защитными решетками. Дополнительно установлен алюминиевый конфузор.
Внутри корпуса расположено рабочее колесо, состоящее из крыльчатки с 11 загнутыми назад лопастями, и вращающего вала.

Серия отличается высоким уровнем производительности и термостойкости. Диапазон максимальных температур отдельных моделей составляет до +80С и +10С. Особым преимуществом является совместимость типоразмеров с другими сериями корпусных вентиляторов производителя.
Конструкция состоит из корпуса, рабочего колеса и опорной рамы.
Корпус имеет спиралеобразную форму, оснащен стоячим фальцем и V-образной перегородкой, конфузором, смотровым люком и крепежными элементами.
Рабочее колесо включает крыльчатку с 11 загнутыми назад лопастями и вал вращения, установленный внутри и соединенный ремнем с двигателем.

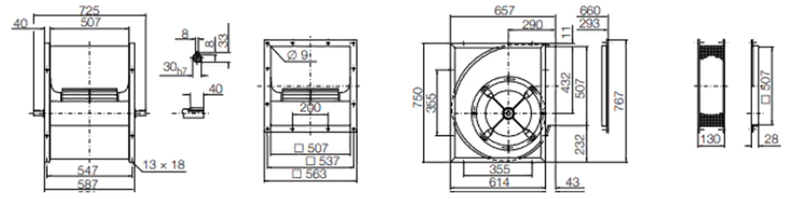

Диаметр рабочего колеса — 400 мм, а полные габаритные размеры конструкции — 750х657х587 мм. Вес рабочего колеса составляет 12,7 кг, а комплект поставки в сборе весит 42 кг.

Материалом изготовления крыльчатки, корпуса и опорной рамы служит листовая оцинкованная сталь. Конфузор изготовлен из алюминиевого сплава. Данные металлы отличаются не только прочностью и устойчивостью к износу, нагреву и механическим нагрузкам, но и невосприимчивостью к явлениям коррозии.

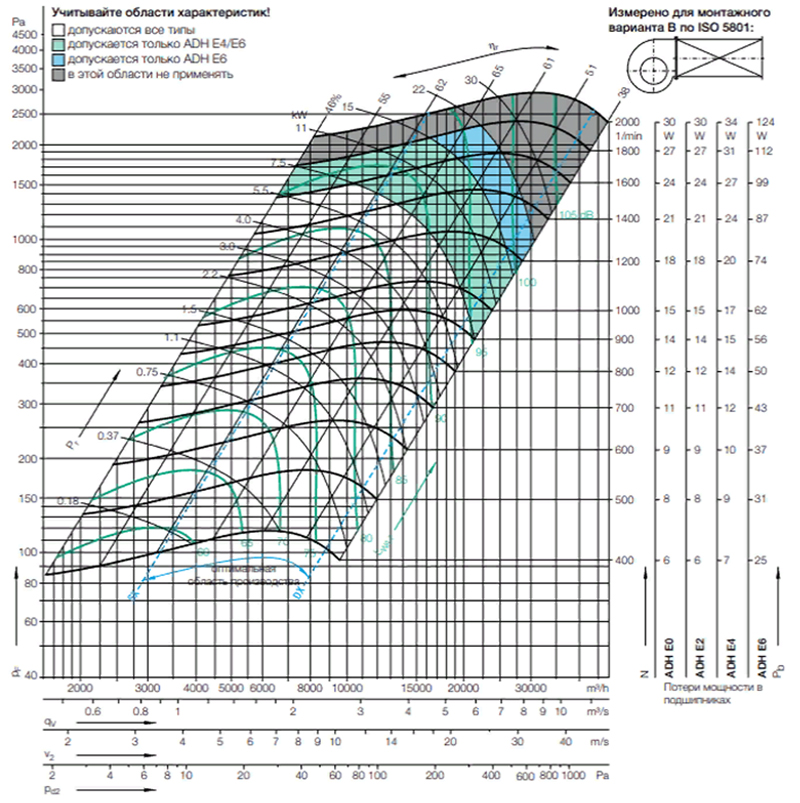

Вал вращается со скоростью до 1400-3100 оборотов в минуту, создавая воздушный поток производительностью до 20000 кубических метров воздуха в час. Давление внутри потока растет от нуля до 2000 Па, а громкость устройства при работе не превышает уровня в 100 дБ.

Эксплуатация радиального вентилятора двухстороннего всасывания Nicotra-Gebhardt RDH E2-0400 возможна для организации транспортировки воздуха и подобных ему газовых сред. Воздушные среды не должны содержать пыли, твердых включений, агрессивных и взрывоопасных веществ. Температура воздуха не должна быть выше, чем +100С.
При установке и подключении вентилятора к электросети должны соблюдаться все требования и рекомендации, указанные в техпаспорте и сопроводительной документации. Работы по монтажу и запуску должны выполняться лицами, имеющими соответствующую квалификацию.
