Представляем вниманию посетителей сайта подробный обзор вентилятора Nicotra-Gebhardt DDM 9/9 E6G2503 1F 4P 1V — высокомощного и производительного устройства итальянского производства. Он отличается компактностью, экономичностью и эффективной производительностью.
| Наименование | Значение |
| Модель | DDM 9/9 E6G2503 1F 4P 1V |
| Номинальное напряжение VAC | 230 В |
| Частота Hz | 50; 60 |
| Скорость вращения | 1400 об/мин |
| Входная мощность | 550 Вт |
| Ток | 6,8 A |
| Макс. темп. окр. среды °C | +40 |
| Расход воздуха qv | 4500 м3/час |
| Вес | 17,2 кг |
| Типоразмер | 229 мм |
| Уровень шума | 61-82 дБ |
| Степень защиты | IP10 |
Центробежный вентилятор двухстороннего всасывания Nicotra-Gebhardt DDM 9/9 E6G2503 1F 4P 1V — это один из представителей высокоэффективной серии вентиляционных устройств, применяемых для решения задач промышленного и бытового воздухоснабжения.
Основными преимуществами модели являются:
Особенно следует выделить инновационную технологию сборки деталей вентилятора. Она исключает наличие клепаных и сварных точек соединения, делая конструкцию прочнее и устойчивее.
Модель отличается термостойкостью за счет применения термоустойчивых материалов корпуса и крыльчатки, а также обеспечения высокого уровня защиты двигателя от перегрева.
Скорость вращения, а с ним и производительность можно регулировать путем включения в питающую цепь трансформаторов и регулирующих устройств, способных влиять на напряжение, мощность и частоту.
Дополнительный плюс от производителя — дублирование схемы подключения на специальной наклейке, размещенной на корпусе устройства.
Оптимальная двойная балансировка позволила снизить до минимума слышимость работы и передаваемые на соседние узлы вибрационные колебания.

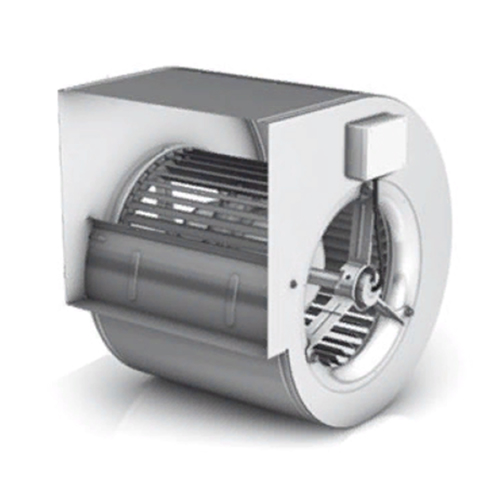

Внешне радиальный вентилятор Nicotra-Gebhardt DDM 9/9 E6G2503 1F 4P 1V представляет собой рабочее колесо, размещенное внутри компактного спиралевидного металлического корпуса. Внутри крыльчатки установлен электродвигатель. Все детали изготовлены из неокрашенного металла и имеют светлый оттенок.

Серия DDM — это широкий модельный ряд центробежных всасывающих вентиляторов высокого давления, которые отличаются компактностью размеров, бесшумной работой и высокой производительностью.
Отличительным преимуществом является управляемость двигателя. Путем повышения и понижения напряжения с помощью трансформатора происходит ускорение или замедление вращения вала, на котором смонтированы лопасти колеса.
Еще одно преимущество — сборка элементов конструкции без создания сварных и клепаных соединений. Это позволяет увеличить срок службы вентиляторов и сделать их более устойчивыми к различным видам нагрузки, включая механическую и температурную.
Конструктивно центробежный вентилятор Nicotra-Gebhardt DDM 9/9 E6G2503 1F 4P 1V состоит из рабочего колеса, электропривода, на котором установлена крыльчатка, спиралеобразного корпуса и корпусного крепления. Опционально сбоку может быть установлено клеммное соединение в виде коробки или колодки, либо выведен электрический кабель.

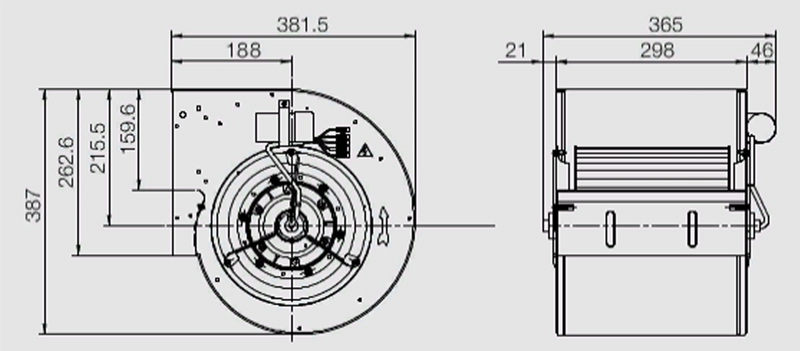

Диаметр рабочего колеса составляет 9 дюймов (229 мм). Монтажные габариты корпуса — 381,5х387х365 мм. Размеры прямоугольного раструба корпуса — 298х159,6 мм. Вес конструкции — 17,2 кг.

Все элементы конструкции выполнены из высокопрочной оцинкованной стали без дополнительного лакокрасочного покрытия. Этот металл демонстрирует устойчивость к окислению и коррозии, хорошо выдерживает механические нагрузки, термически и износоустойчив.

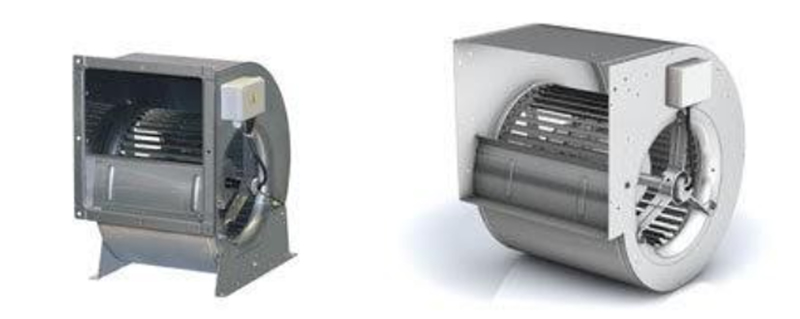

В зависимости от производственной и инженерной необходимости, предусмотрены различные варианты исполнения корпуса (с опорой и без), а также три вида соединения с сетью электропитания — посредством коробки, колодки или кабеля с зачищенными концами.

Приводом узла вращения служит внешнероторный 4-полюсный электрический двигатель переменного тока, интегрированный внутрь крыльчатки. Номинальное напряжение сети питания, на которое рассчитан электродвигатель, составляет 230 В при частоте 50/60 Гц.
Величина потребляемой мощности составляет 550 Вт (номинальная) и 1,611 кВт (максимальная). Максимальная сила тока при этом равна 6,8 А. Емкость конденсатора пуска — 20 мкФ.
Защита мотора соответствует классу IP10. Тепловой класс двигателя отвечает стандарту F, а термозащита — стандарту EXT.
Управление работой мотора может осуществляться при помощи трансформаторных и регулирующих устройств, подключенных в цепь питания устройства.

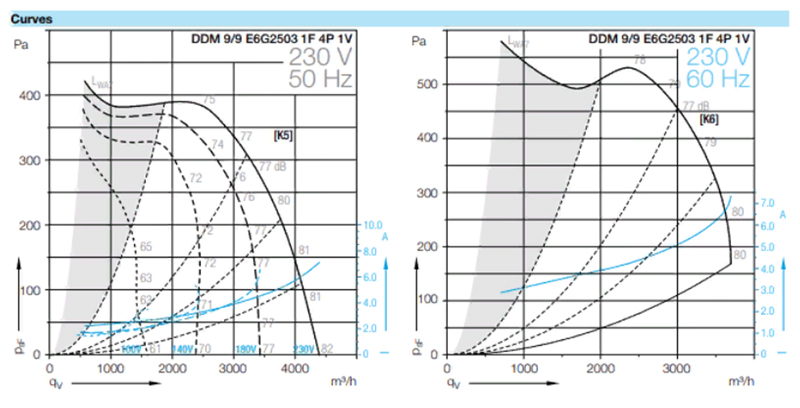

Вал радиального вентилятора Nicotra-Gebhardt DDM 9/9 E6G2503 1F 4P 1V вращается со скоростью до 1400 оборотов в минуту. Максимальная производительность может достигать показателей 4500 кубических метров воздуха в час. При этом давление внутри потока вырастает от нуля до 420 Па. Диапазон акустических шумов составляет от 61 до 82 дБ.

Вентилятор данной модели может применяться в стандартных условиях эксплуатации для перемещения незапыленного воздуха и воздухоподобных сред. Температура среды не должна превышать +40С.
Монтаж, установка и подключение должны выполняться квалифицированными профессионалами с соблюдением требований технической документации и правил электробезопасности.
