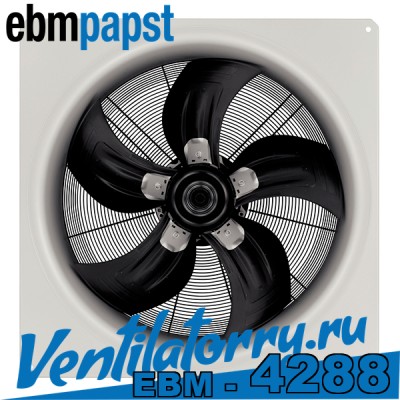

Вентилятор осевой Ebmpapst W3G990-DW30-55

Описание вентилятора Ebmpapst W3G990-DW30-55

Осевой вентилятор ebm-papst W3G990-DW30-55 может быть использован в системах вентиляции и кондиционирования промышленных объектов и жилых зданий, оборудовании индустрии холода, сельском хозяйстве и других отраслях.

Устройство комплектуется однофазным EC-двигателем с внешним ротором, собственной разработки компании (технология GreenTech©), а также оптимизированной HyBlade крыльчаткой с пятью лопастями.

Конструкция обеспечивает:

• высокие аэродинамические и акустические показатели (шум при работе не превышает, дБА (см. хар-ки);
• минимальный уровень вибраций за счет обязательной балансировки вращающегося узла в статике и динамике;
• эффективность и высокий КПД, благодаря низкому уровню сопротивления воздушному потоку и улучшенным энергетическим характеристикам двигателя;
• широкий диапазон производительности (возможна регулировка скорости вращения).

Надежность и долговечность устройства достигается за счет применения качественных материалов, устойчивых к различным воздействиям – полипропилена для лопастей рабочего колеса, оцинкованной стали с полимерным покрытием для корпуса, алюминиевого литья для деталей электронной системы и узлов двигателя. Кроме того, на эти показатели влияют наличие встроенной системы защиты двигателя и его исполнение по классу IP55.

Управление скоростью вращения осуществляется за счет подачи в систему управления EC-приводом аналогового сигнала в диапазоне от 0 до 10В. Применение регуляторов (трансформаторных или полупроводниковых на стороне переменного тока не требуется).

Вентилятор W3G990-DW30-55 выпускается в круглом корпусе и может устанавливаться в системах в любом положении. Устройство предназначено для работы в режиме S1 (длительный непрерывный).

Расшифровка маркировки W3G990-DW30-55*:

• W - серия вентилятор осевой W3G990;
• 3 - количество контуров (EC электродвигателя);
• G - комплектация с EC мотором и электронным управлением вентилятора;
• 990 – типоразмер (крыльчатка/рабочее колесо диаметром 990 мм);
• DW - код механической конструкции;
• 30 - код модификаций электрической части;
• 55 - код модификаций механической конструкции;

*Первые 6 цифр являются наиболее важными. Они определяют конструкцию, тип двигателя и размер вентилятора. *Последние 6 цифр содержат сведения о конструкции механической и электрической частей, а также сведения о модификациях, которые можно выяснить только рассмотрев систему в целом.

Данный код используется для обозначения, четкой идентификации и заказа вентиляторов ebm-papst. Для получения дополнительной информации по модели вентилятора W3G990-DW30-55 достаточно позвонить или написать на электронную почту.

Технические характеристики W3G990-DW30-55 EBMPAPST

• Модель вентилятора: W3G990-DW30-55
• Вес вентилятора: 52,7 кг;
• Типоразмер вентилятора, диаметр рабочего колеса-крыльчатки: 990 мм;
• Кол-во лопастей вентилятора: 5;
• Направление воздушного потока "A" (мотор-решетка);
• Класс защиты: IP55;
• Класс изоляции электродвигателя: F;
• Подшипник качения;
• Вращение: против часовой стрелки CCW (смотреть со стороны ротора);
• Рабочие температуры вентилятора (С): -40/+80;
• Диапазон номинальных напряжений: 200...277 В;
• Скорость вращения: 820 об/мин;
• Производительность: 25500 м3/час;
• Статическое давление: 70 Па;
• Число фаз: ~1;
• Частота: 50/60 Гц;
• Тип напряжения: AC.

Аэродинамические характеристики вентилятора W3G990DW3055

Чертеж и габаритные размеры вентилятора ebmpapst W3G990-DW30-55

Скачать Каталог/ Catalog: Вентилятор осевой Ebmpapst W3G990-DW30-55 [.PDF]

Скачать Инструкция по эксплуатации и руководство/ Operating instructions/ Manual: Ebmpapst W3G990-DW30-55 [.PDF]

Скачать Технический паспорт/ Datasheet: Вентилятор W3G990-DW30-55 EBM-PAPST [.PDF]
