Циклон УЦ-710

Описание циклона УЦ-710

Циклоны серии УЦ– оборудование для осуществления очистки отводимого в атмосферу, загрязнённого в результате работы технологического оборудования неслипающимися и неволокнистыми механическими примесями или смесью пыли и отходов деревообрабатывающего производства (опилок, древесной стружки), воздуха.

Конструкция циклона включает цилиндрический корпус диаметром 710 мм и выхлопной патрубок в виде усеченного конуса. К основным особенностям этого оборудования относится использование, в зависимости от требований производства одной из четырех модификаций выхлопного патрубка с диаметрами соответственно 270, 320, 373 и 426 мм. Использование различных модификаций обеспечивает оптимальный подбор эксплуатационных характеристик устройства – коэффициента очистки и аэродинамического сопротивления.

Кроме того, возможность быстрой замены выхлопных патрубков позволяет без приобретения нового оборудования привести технические характеристики вентиляционных систем в соответствие с измененными технологическими процессами производительность оборудования или концентрацией загрязнений в отводимом воздухе.

Циклоны УЦ-710 обеспечивают производительность в пределах 1400-1810 куб.м/ч. Устройства предназначены для эксплуатации в условиях производств категорий В и Д по взрыво- и пожароопасности, в регионах с умеренным и умеренно-холодным климатом (исполнение УХЛ 1-4).

Расшифровка маркировки УЦ 710-1-П-ЗТ:

• УЦ - серия циклона (У- универсал; Ц- циклон;);
• 710 – типоразмер D=710 мм;
• 1 – номер модификации;
• П (Л) – исполнение правое (левое). Указывается только при заказе циклона.
• ЗТ – циклон комплектуется зонтом (У - циклон комплектуется улиткой).

Модификации циклона УЦ-710 в соотношении диаметра выхлопного патрубка (d) и корпуса циклона (D)

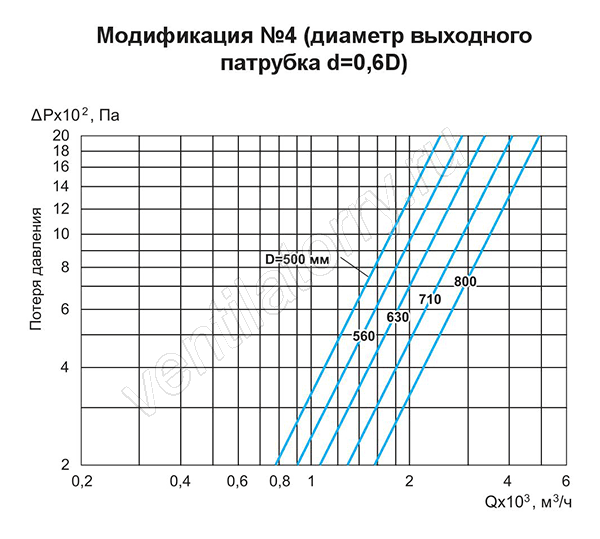

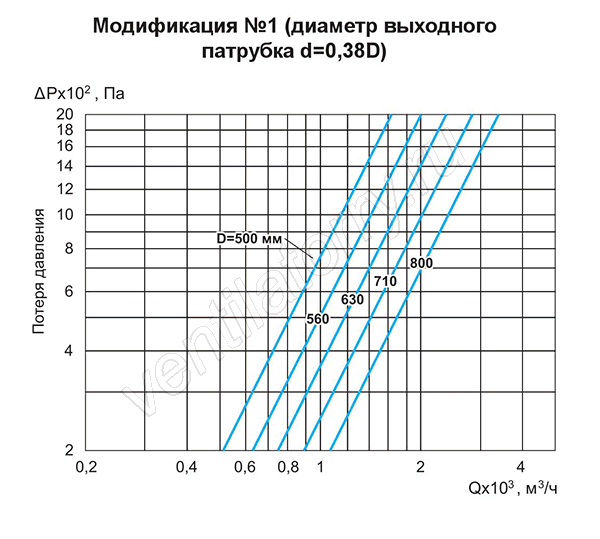

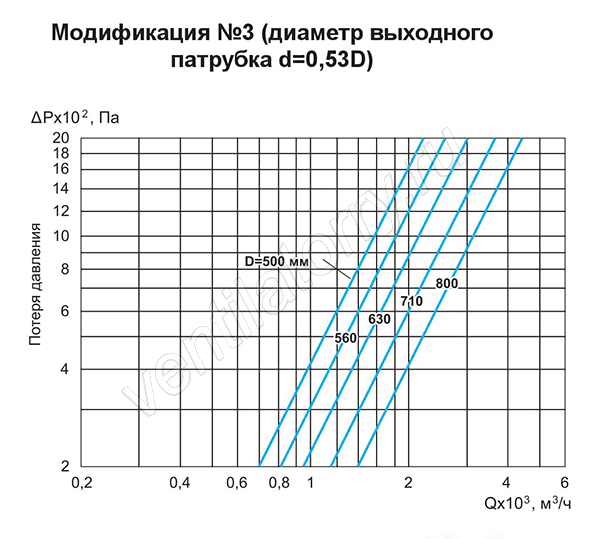

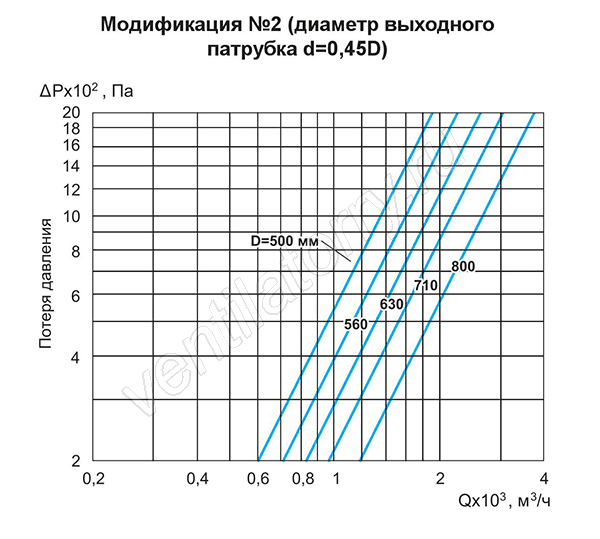

Аэродинамические характеристики циклона УЦ-710

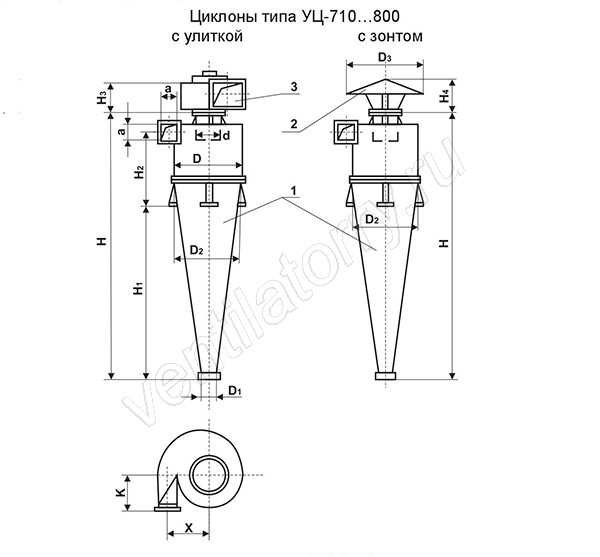

Общий вид и габаритные размеры циклона УЦ-710 с зонтом

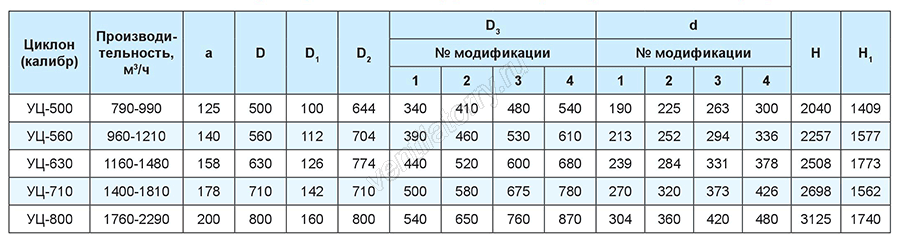

Технические характеристики и конструктивные размеры циклона УЦ-710 (мм)

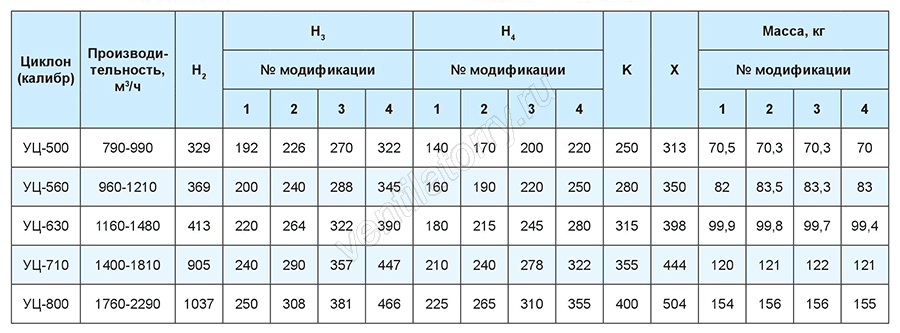

Конструктивные размеры циклона УЦ-710 (мм)
