Циклон УЦ-500

Описание циклона УЦ-500

Циклоны серии УЦ– оборудование для осуществления очистки отводимого в атмосферу, загрязнённого в результате работы технологического оборудования неслипающимися и неволокнистыми механическими примесями или смесью пыли и отходов деревообрабатывающего производства (опилок, древесной стружки), воздуха.

Конструкция циклона включает цилиндрический корпус диаметром 500 мм и выхлопной патрубок в виде усеченного конуса. К основным особенностям этого оборудования относится использование, в зависимости от требований производства одной из четырех модификаций выхлопного патрубка с диаметрами соответственно 190, 225, 263 и 300 мм. Использование различных модификаций обеспечивает оптимальный подбор эксплуатационных характеристик устройства – коэффициента очистки и аэродинамического сопротивления.

Кроме того, возможность быстрой замены выхлопных патрубков позволяет без приобретения нового оборудования привести технические характеристики вентиляционных систем в соответствие с измененными технологическими процессами производительность оборудования или концентрацией загрязнений в отводимом воздухе.

Циклоны УЦ-500 обеспечивают производительность в пределах 790-990 куб.м/ч. Устройства предназначены для эксплуатации в условиях производств категорий В и Д по взрыво- и пожароопасности, в регионах с умеренным и умеренно-холодным климатом (исполнение УХЛ 1-4).

Расшифровка маркировки УЦ 500-1-П-ЗТ:

• УЦ - серия циклона (У- универсал; Ц- циклон;);
• 500 – типоразмер D=500 мм;
• 1 – номер модификации;
• П (Л) – исполнение правое (левое). Указывается только при заказе циклона.
• ЗТ – циклон комплектуется зонтом (У - циклон комплектуется улиткой).

Модификации циклона УЦ-500 в соотношении диаметра выхлопного патрубка (d) и корпуса циклона (D)

Аэродинамические характеристики циклона УЦ-500

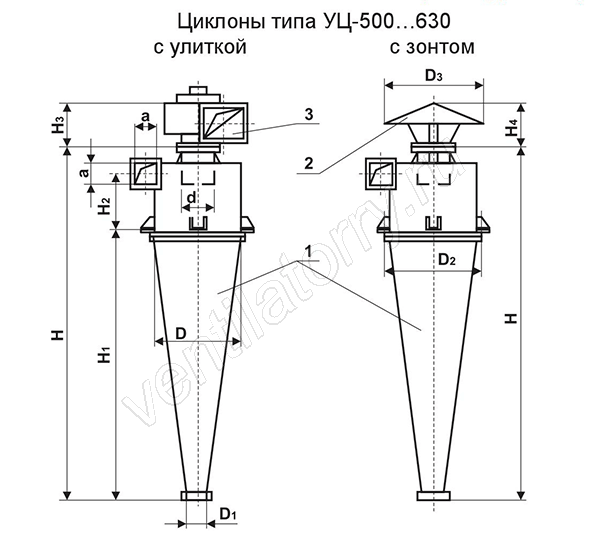

Общий вид и габаритные размеры циклона УЦ-500

Технические характеристики циклона УЦ-500 (мм)

Конструктивные размеры циклона УЦ-500 (мм)
