Вентилятор канальный ABF ind. ASF 300X150 в прямоугольном корпусе

Промышленный канальный вентилятор ABF ind. ASF 300X150 в прямоугольном корпусе для систем кондиционирования и приточной или приточно-вытяжной вентиляции.

Описание вентилятора канального ASF 300X150

Канальный вентилятор в прямоугольном корпусе ASF 300x150 предназначен для использования в системах кондиционирования и приточной (приточно-вытяжной) вентиляции как жилых, так и коммерческих зданий, промышленных предприятий и технологических установок.

Устройство используется для транспортировки по воздуховодам чистого воздуха и других газов с низкой концентрацией агрессивных веществ и механических примесей.

Используемыми техническими и конструкторскими решениями обусловлены основные достоинства вентиляторов этой серии:

• высокая производительность и эффективность при малых габаритах;
• отличные эксплуатационные характеристики, такие как экономичность и низкий уровень рабочего шума;
• удобство при монтаже (допускается как вертикальная тяга горизонтальная установка);
• надежность, долговечность и безопасность.

Особенности конструкции вентилятора ASF 300x150

Вентилятор ASF 300-150 предназначен для установки на воздуховодах прямоугольного сечения и выполняется в корпусе из листовой оцинкованной стали (или стали с защитным покрытием из полимерных материалов).

Монтаж осуществляется непосредственно воздуховоды с использованием гибких соединительных вставок типа DS. Такое исполнение обеспечивает высокую устойчивость к температурным воздействиям (в том числе значительным перепадам температур транспортируемого и наружного воздуха), стойкость к коррозионным и другим негативным воздействиям, надежность и долговечность устройства.

В вентиляторах ASF 300-150 используется рабочее колесо, выполненное по схеме с обратно загнутыми лопатками. За счет этого достигается высокая эффективность и производительность устройств. Кроме того, за счет непосредственной связи крыльчатки с ротором электродвигателя значительно повышается КПД устройства в целом, а также достигается снижение рабочего шума до уровня не более 62 дБА.

Вентилятор комплектуется однофазным асинхронным двигателем с внешним ротором. Для электродвигателя характерны высокая экономичность, надежность и безопасность (класс защиты соответствует IP44). Улучшению двух последние характеристик способствует наличие встроенной системы тепловой защиты – для передачи сигналов во внешней цепи используются контакты термореле.

Вентилятор допускает регулировку скорости вращения в пределах от 0 до номинальной за счёт использования внешних полупроводниковых устройств – преобразователей частоты или тиристорных регуляторов напряжения.

Расшифровка маркировки ASF 30x15:

• ASF – серия канального вентилятора, для прямоугольных воздуховодов;
• 30x15 – типоразмер, для воздуховода 300x150мм


Технические характеристики вентилятора ASF 300X150

Модель вентилятора: ASF 300X150
Номер кривой: 1
Мощность электродвигателя Nном, кВт: 0,058
Напряжение, В: 220
Частота вращения, об/мин: 2500
Ток, А: 0,26
Производительность max, м?/час: 570
Статическое давление max, Па: 330
Уровень шума, дБ(А): 62
Степень защиты, IP: 44
Масса, кг: 7

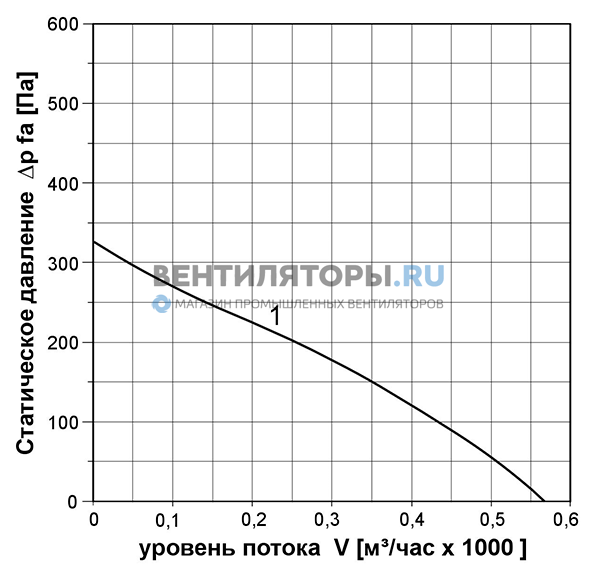

Аэродинамические характеристики вентилятора ASF 300X150

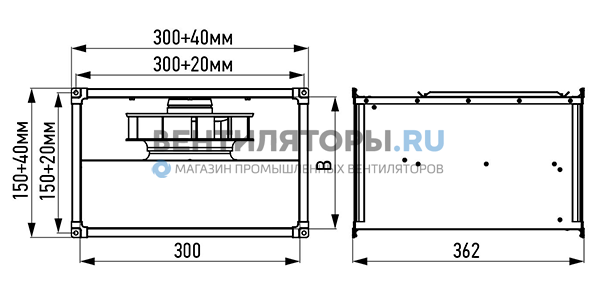

Чертеж и габаритные размеры вентилятора ASF 300X150

Монтаж вентилятора серии ASF 300X150
